使用以下列表來設置 EVM 測試設備。有關 EVN 的測試設置連接，請參閱圖 2-1：

1. 請查看表 1-2 中的 EVM 連接。
2. 將 PS#1 設置為 5.0V、3A 電流限值，然后關閉電源。將 PS#1 連接至 J1（VIN1 和 PGND）。
3. 在 TP21 (VBUS) 和 TP47 (PGND) 之間連接電壓表，以測量充電器的 VBUS 引腳上看到的輸入電壓。
4. 在 TP1 和 TP2 (I_VAC1_SENSE) 之間連接電壓表，以測量通過 VIN1 路徑進入 VBUS 引腳的輸入電流。另外，還可以在 PS1 和 J1 之間連接電流表。
5. 將負載 #1 設置為恒壓模式，能夠灌入至少 3A 的電流（例如，合規），并輸出至 5.0V，然后禁用負載。將負載 #1 連接至 J5（電池和 PGND）。
6. 在 TP27 (BAT) 和 TP46 (PGND) 之間連接電壓表，以測量充電器的 BAT 引腳上看到的電池電壓。
7. 在 TP17 和 TP18 (I_BAT_SENSE) 之間連接電壓表，以測量流出 BAT 引腳的電池充電電流和進入 BAT 引腳的放電電流。另外，還可以在負載 #1 和 J5 之間連接電流表。
8. 在 TP26 (SYS) 和 TP48 (PGND) 之間連接電壓表，以測量充電器的 SYS 引腳上看到的系統電壓。
9. 按表 1-3 中所示安裝分流器。

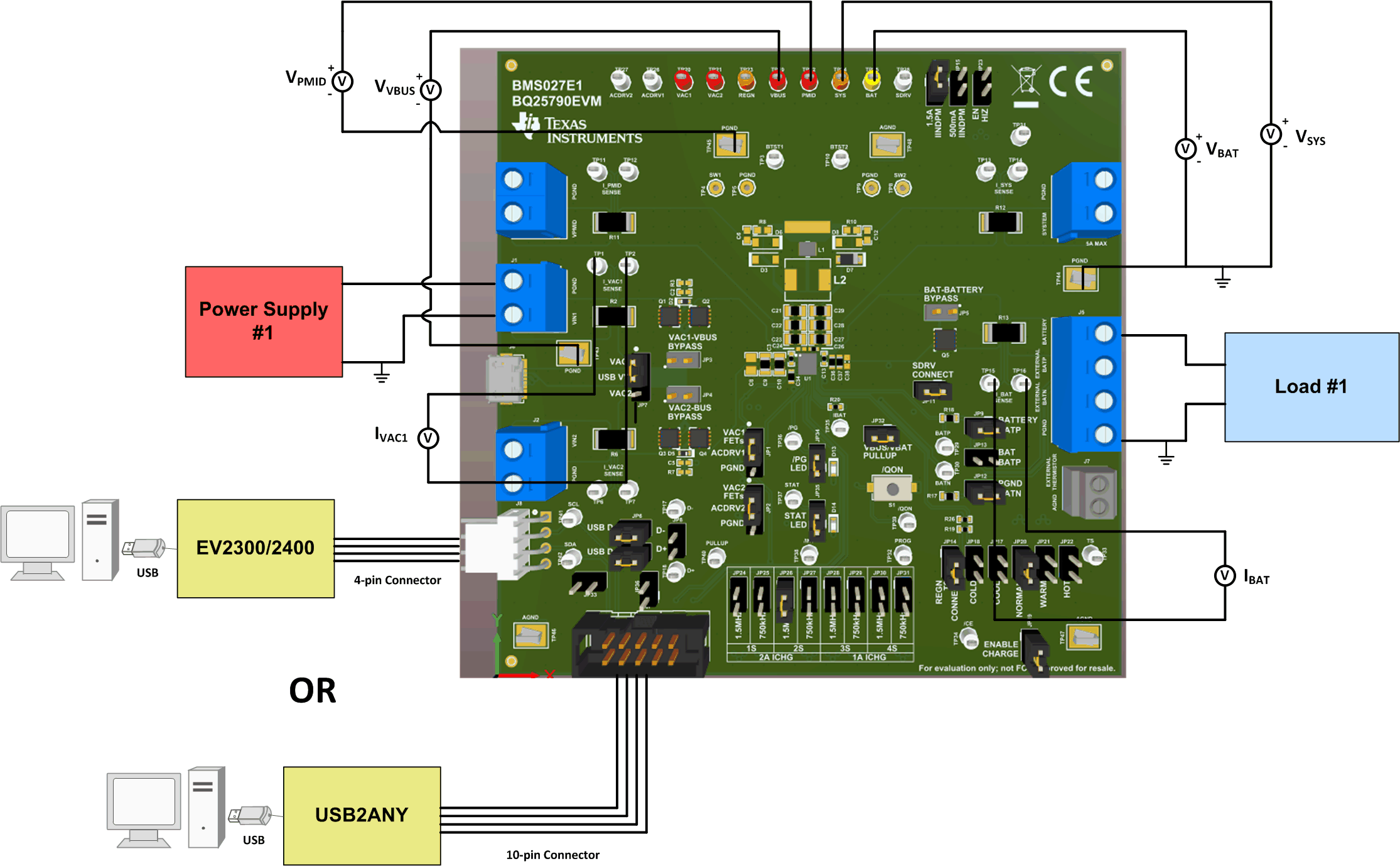

圖 2-1 BMS027A 的設備測試設置
