3.3 引導模式選擇
AM263x 的引導模式由 DIP 開關 (SW1) 或測試自動化接頭選擇。當PORz 切換時，測試自動化接頭使用 I2C 擴展緩沖器來驅動引導模式。表 3-6 展示了支持的引導模式。表 3-5 展示了每種引導模式的 DIP 開關配置。

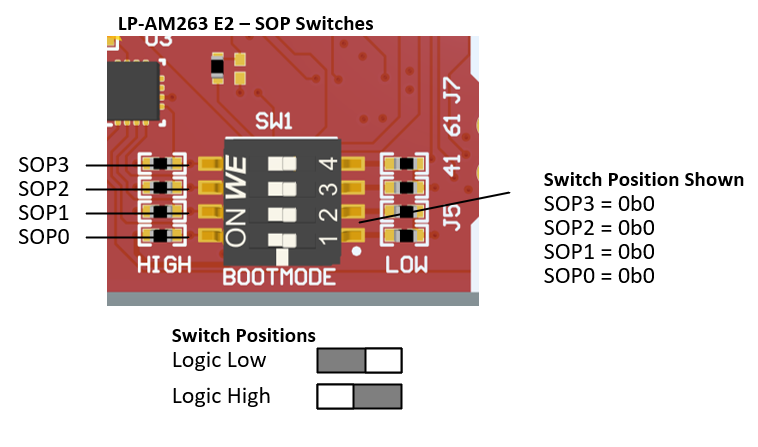

圖 3-6 引導模式 DIP 開關位置表 3-5 引導模式選擇
| 啟動模式 | SPI0_D0_pad (SOP3) | SPI0_CLK_pad (SOP2) | QSPI_D1 (SOP1) | QSPI_D0 (SOP0) |
|---|---|---|---|---|
| QSPI (4S) - 四路讀取模式 | 1 | 1 | 1 | 1 |
| UART | 1 | 1 | 1 | 0 |
| QSPI (1S) - 單路讀取模式 | 1 | 1 | 0 | 1 |
| QSPI (4S) - 四路讀取 UART 回退模式 | 1 | 0 | 1 | 1 |
| QSPI (1S) - 單路讀取 UART 回退模式 | 1 | 0 | 1 | 0 |
| DevBoot | 0 | 1 | 0 | 0 |
| 不受支持的引導模式 | 上文未定義的所有其他組合 | |||
表 3-6 支持的引導模式
| 引導模式/外設 | 引導介質/主機 | 注釋 |
|---|---|---|
| QSPI (4S) - 四路讀取模式 | QSPI 閃存 | 在四路讀取模式下從 QSPI 閃存下載并引導 SBL。先嘗試初級 SBL，如果初級 SBL 加載失敗，則接著嘗試次級 SBL。 |
| UART | 外部主機 | 從 UART 下載并引導 SBL。器件預期從 UART 獲得 SBL。器件支持 XMODEM 協議以便通過 UART 進行下載。 |
| QSPI (1S) - 單路讀取模式 | QSPI 閃存 | 在單路讀取模式下從 QSPI 閃存下載并引導 SBL。先嘗試初級 SBL，如果初級 SBL 加載失敗，則接著嘗試次級 SBL。 |
| QSPI (4S) - 四路讀取 UART 回退模式 | QSPI 閃存/外部主機 | 在四路讀取模式下從 QSPI 閃存下載并引導 SBL。先嘗試初級 SBL，如果初級 SBL 加載失敗，則接著嘗試次級 SBL。如果次級 SBL 也失敗，則通過 UART 接口從外部主機引導。 |
| QSPI (1S) - 單路讀取 UART 回退模式 | QSPI 閃存/外部主機 | 在單路讀取模式下從 QSPI 閃存下載并引導 SBL。先嘗試初級 SBL，如果初級 SBL 加載失敗，則接著嘗試次級 SBL。如果次級 SBL 也失敗，則通過 UART 接口從外部主機引導。 |
| DevBoot | 不適用 | 無 SBL。僅用于開發目的。 |
