ZHCU975A July 2021 – January 2022 TPSM8A28 , TPSM8A29
本章節包含一些示波器圖像,其中顯示了 TPSM8A29 在不同負載條件下的啟動和關斷行為。所有圖像均在 25°C 條件下拍攝。

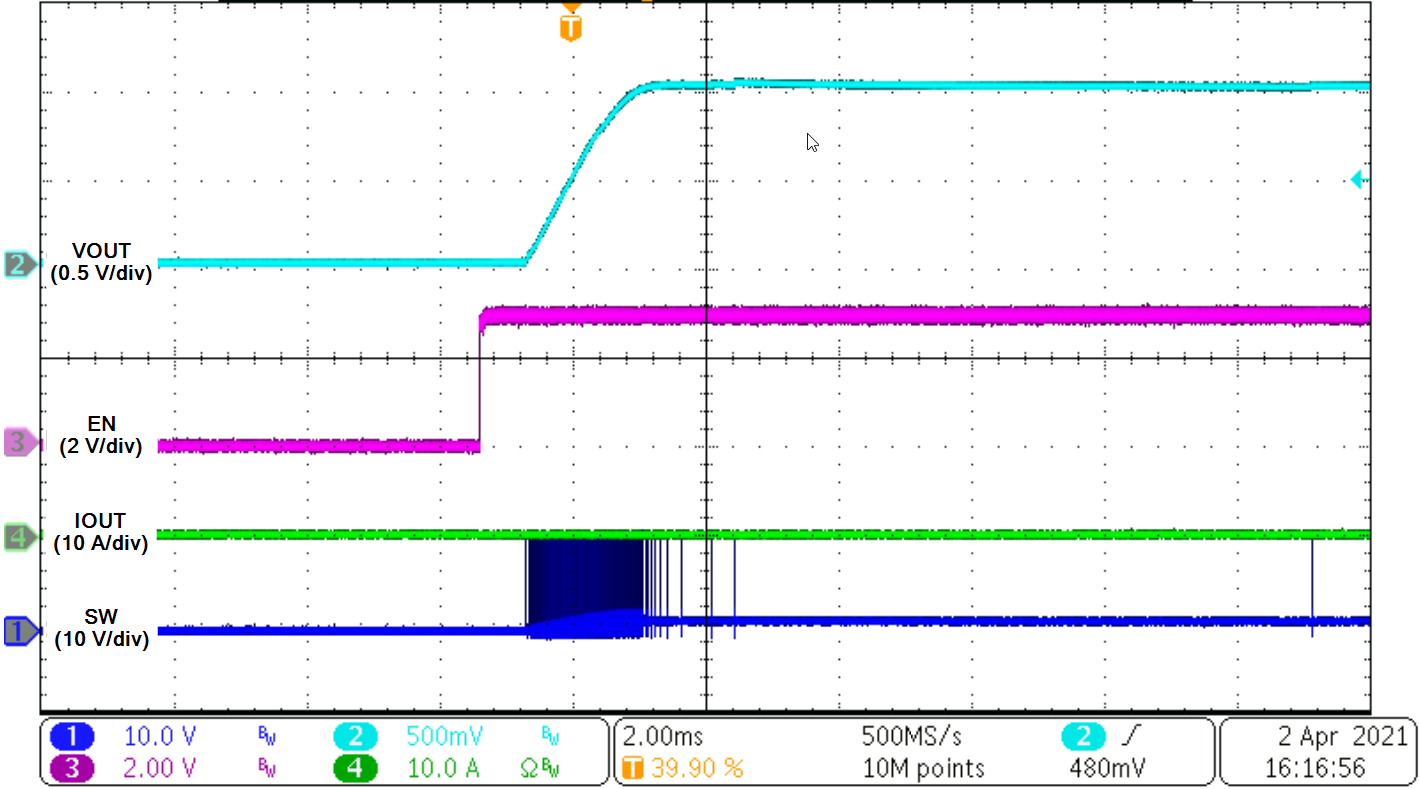

| VIN = 12V | IOUT = 0A | fsw = 600kHz | 內部偏置 | DCM |

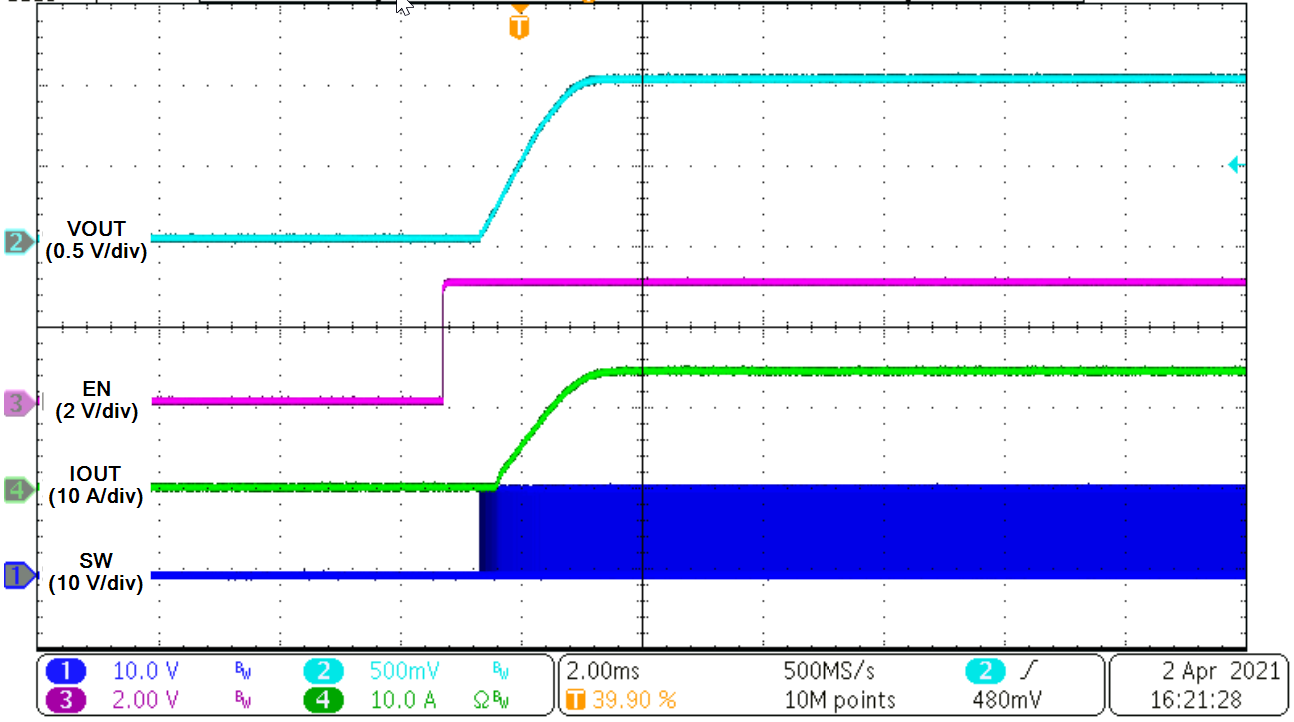

| VIN = 12V | IOUT = 15 A | fsw = 600kHz | 內部偏置 | FCCM |

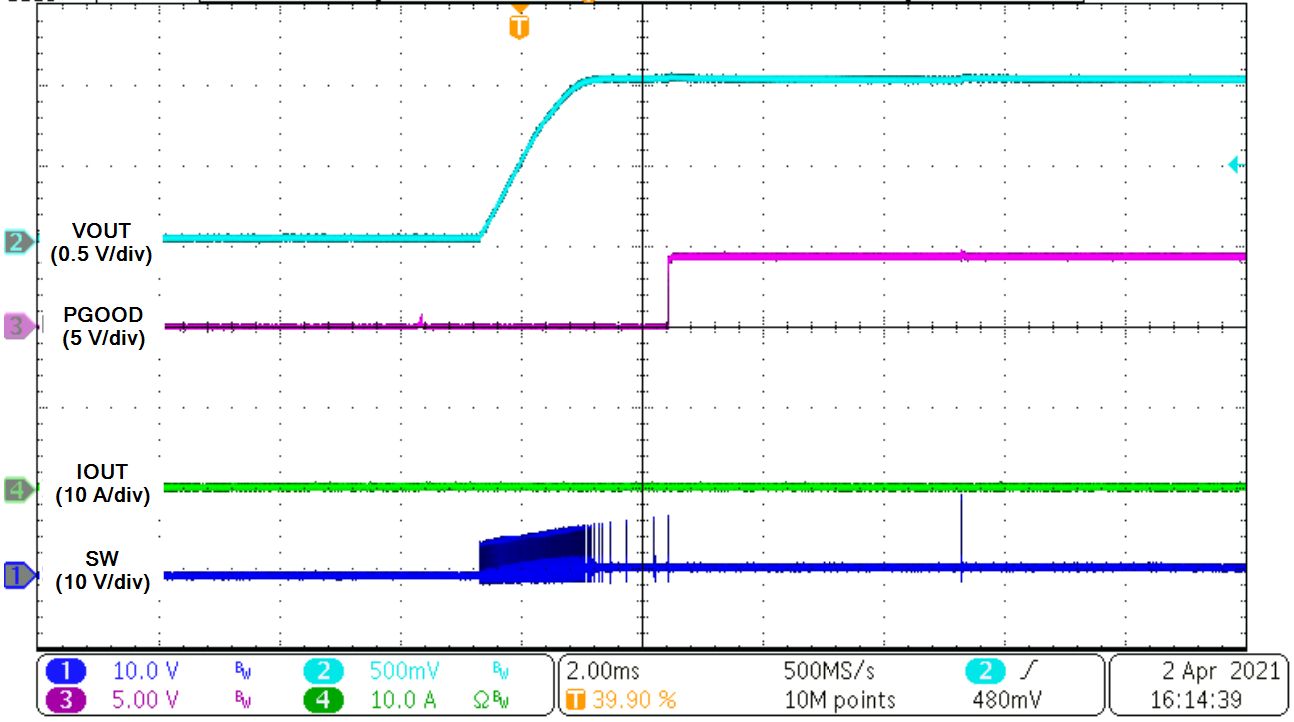

| VIN = 12V | IOUT = 0A | fsw = 600kHz | 內部偏置 | DCM |

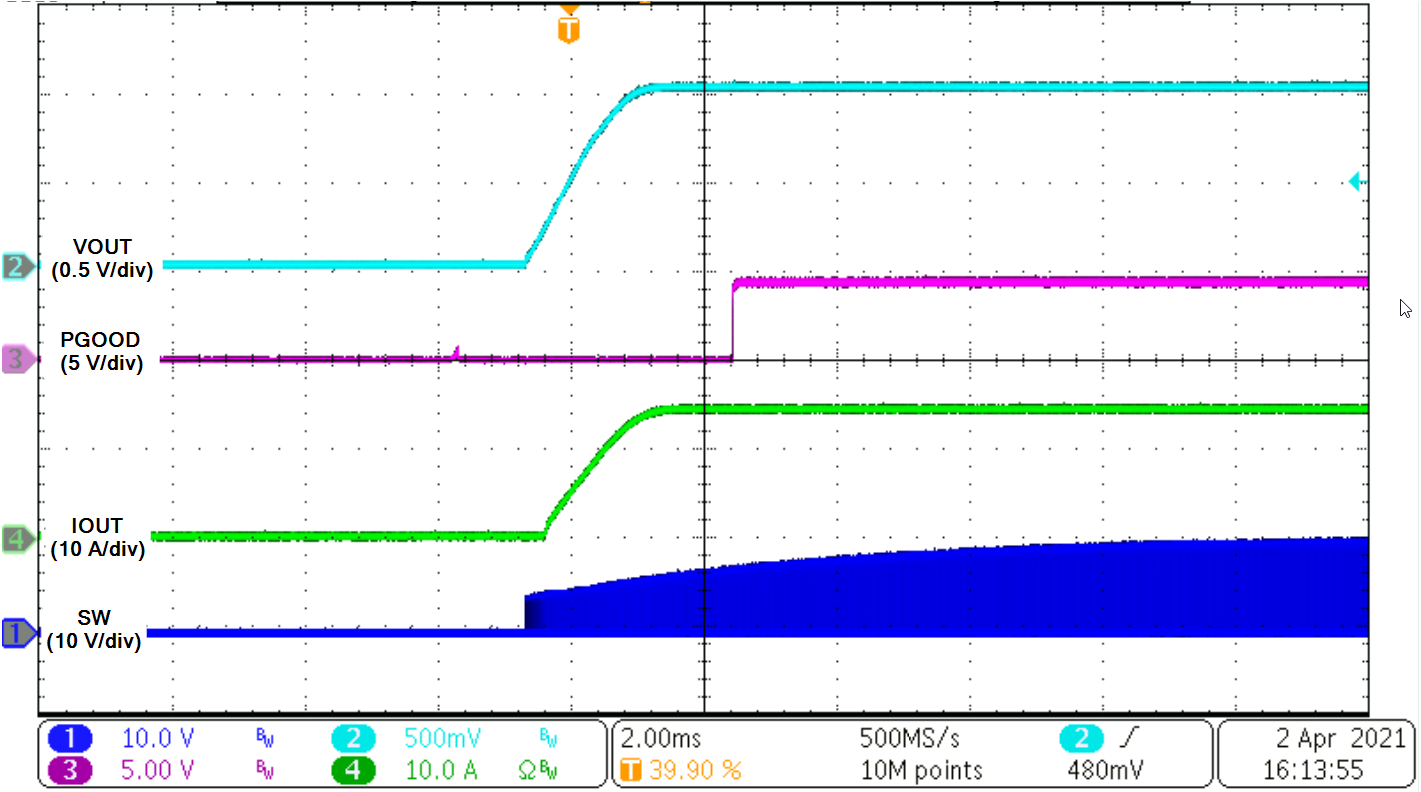

| VIN = 12V | IOUT = 15 A | fsw = 600kHz | 內部偏置 | FCCM |

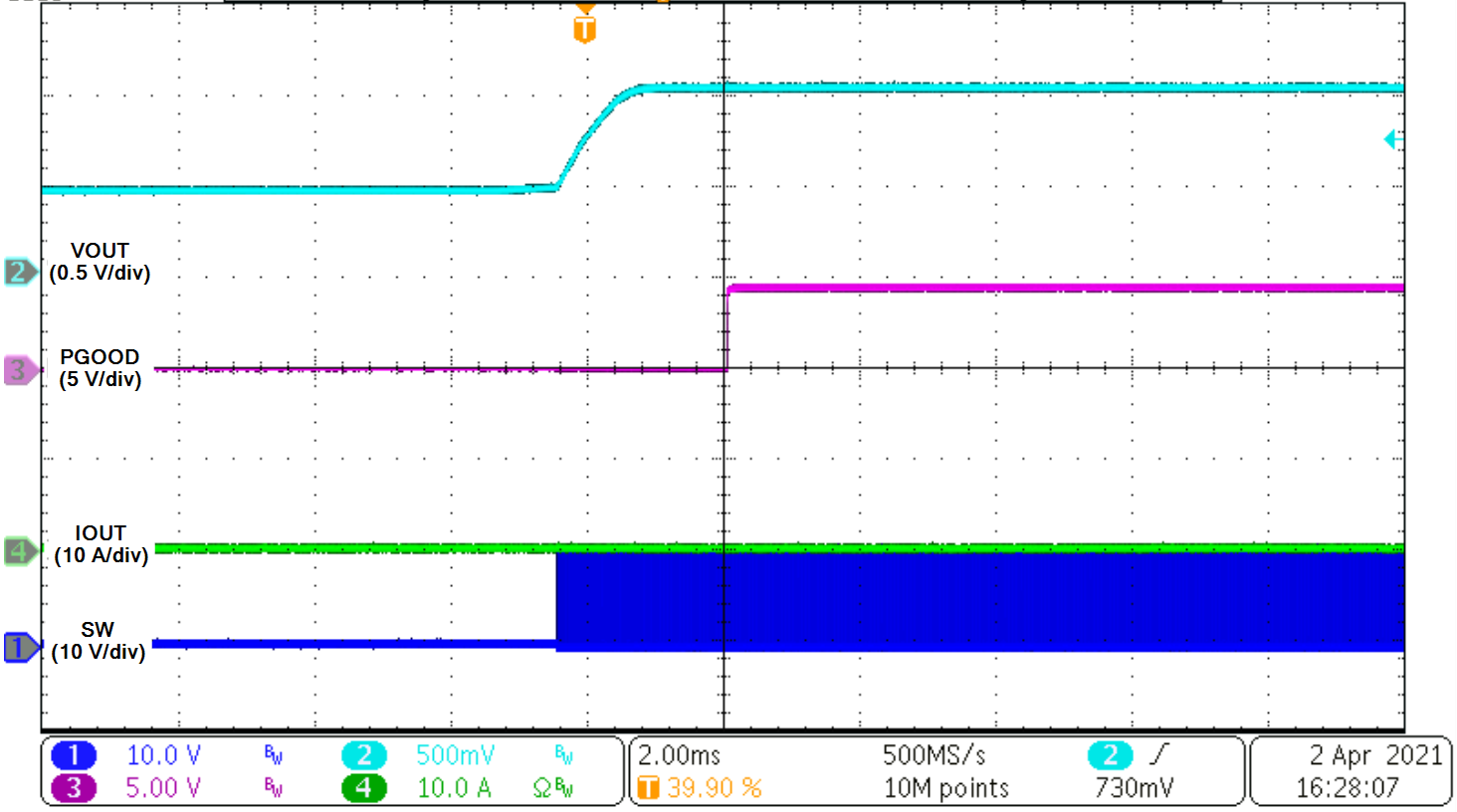

| VIN = 12V | IOUT = 0A | fsw = 600kHz | 內部偏置 | FCCM |
