ZHCU975A July 2021 – January 2022 TPSM8A28 , TPSM8A29
本章節包含一些示波器圖像,其中顯示了各種負載和 FCCM/DCM 條件下的輸出電壓紋波。所有圖像均在 25°C 條件下拍攝。

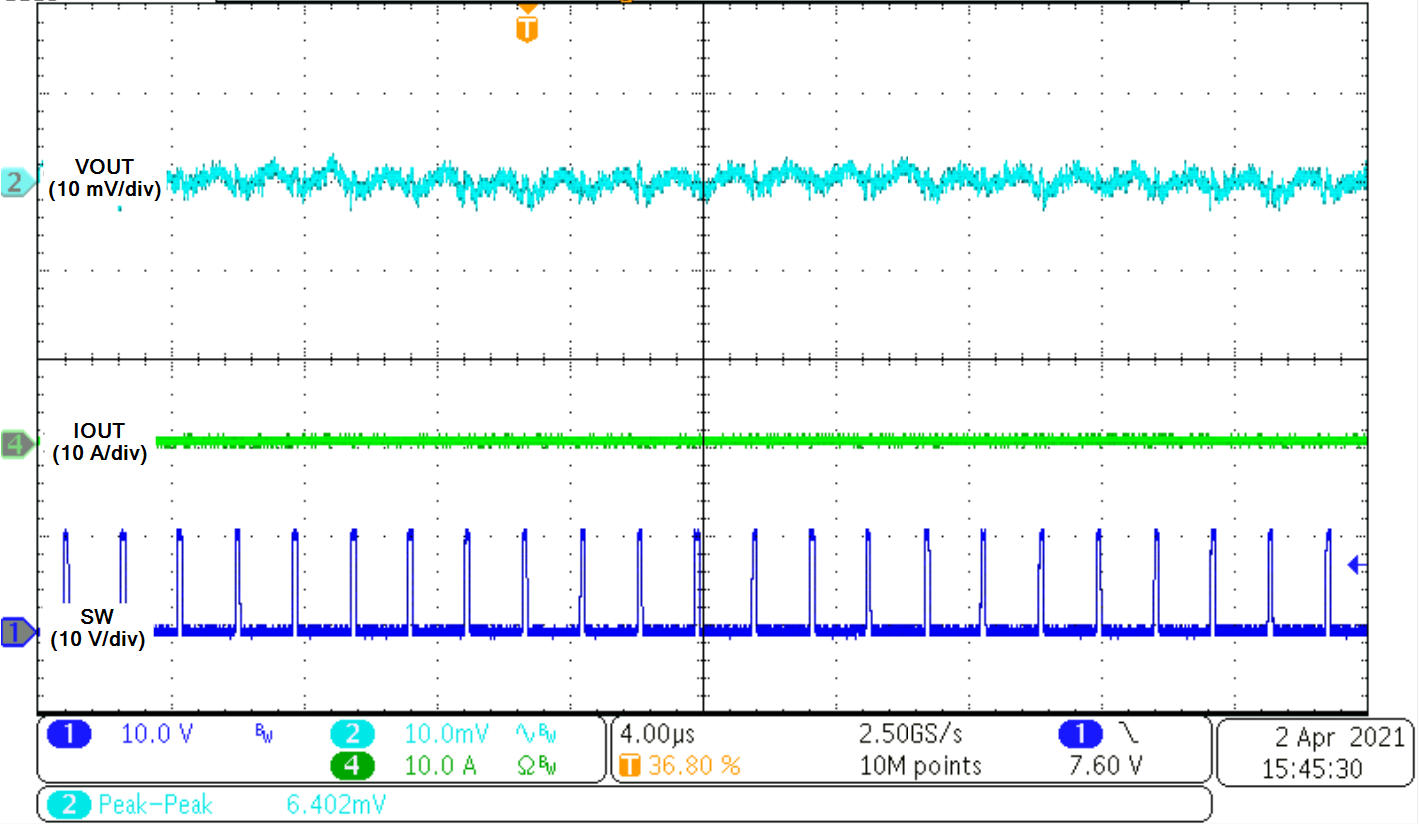

| VIN = 12V | IOUT = 0A | fsw = 600kHz | 內部偏置 | FCCM |

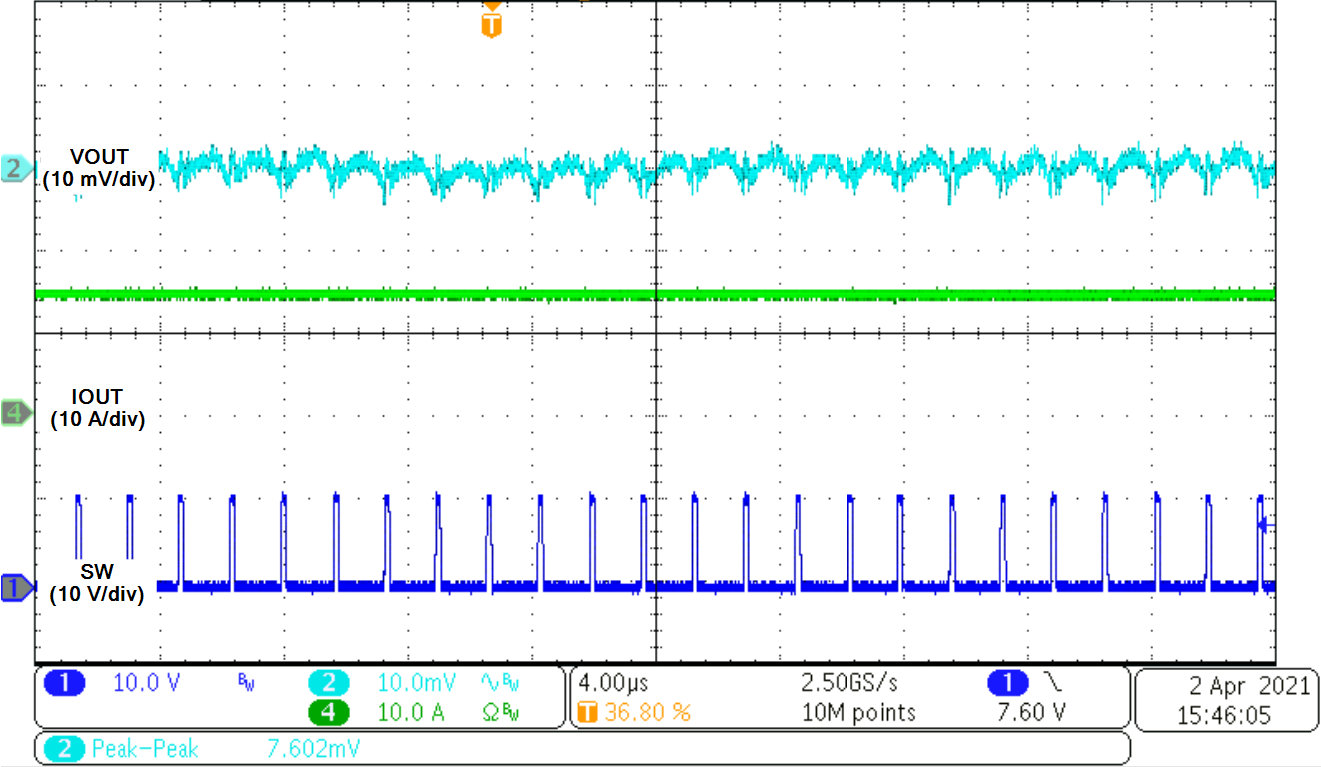

| VIN = 12V | IOUT = 15 A | fsw = 600kHz | 內部偏置 | FCCM |

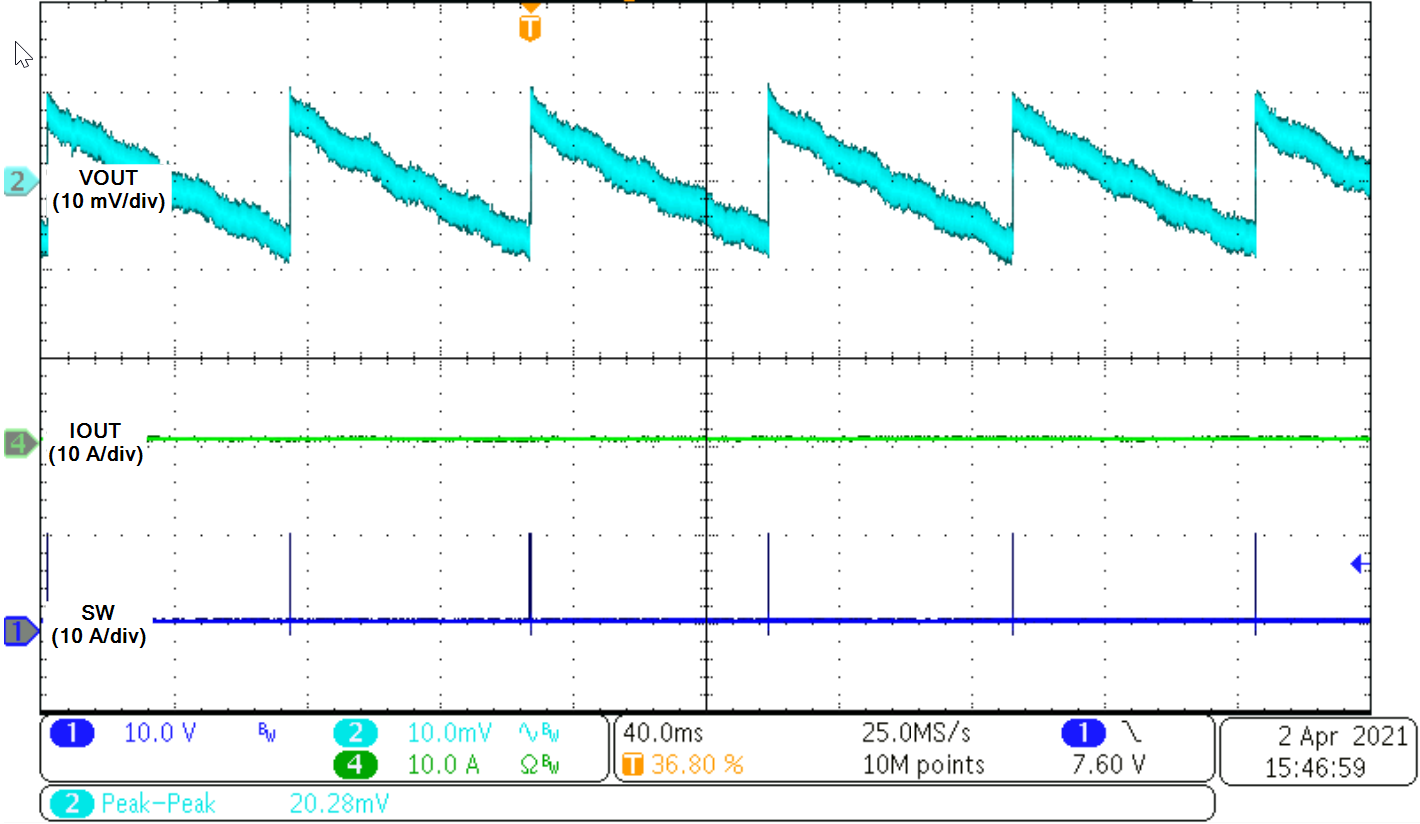

| VIN = 12V | IOUT = 0A | fsw = 600kHz | 內部偏置 | DCM |

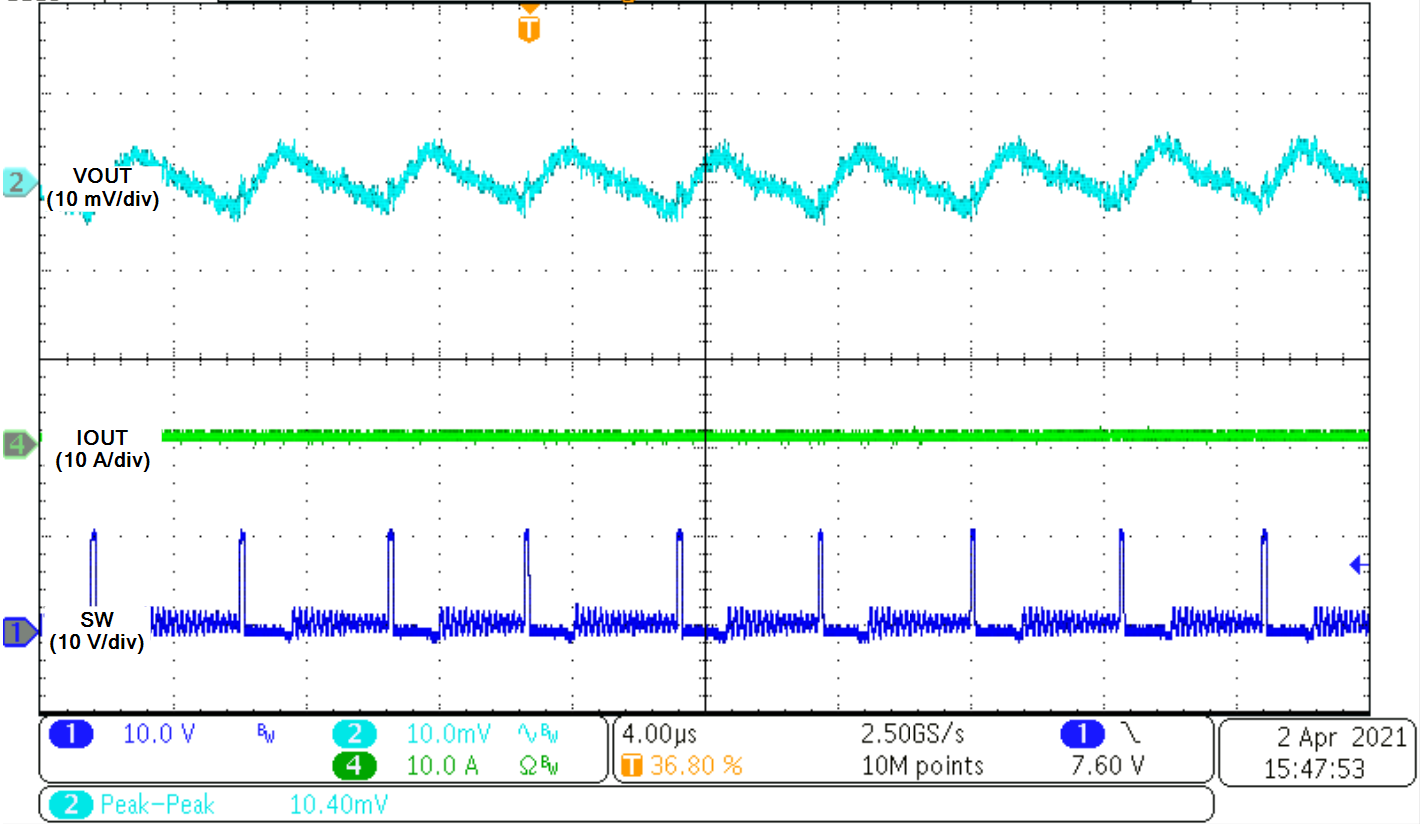

| VIN = 12V | IOUT = 0.5A | fsw = 600kHz | 內部偏置 | DCM |

| VIN = 12V | IOUT = 1A | fsw = 600kHz | 內部偏置 | DCM |
