ZHCU975A July 2021 – January 2022 TPSM8A28 , TPSM8A29
3 開始使用 TPSM8A29EVM
圖 3-1 和圖 3-2 中顯示了 TPSM8A29EVM 的用戶接口。輸入和輸出連接的說明如 表 3-1所示。接頭的說明如 表 3-1所示。表格之后提供了更多詳細信息和注意事項。

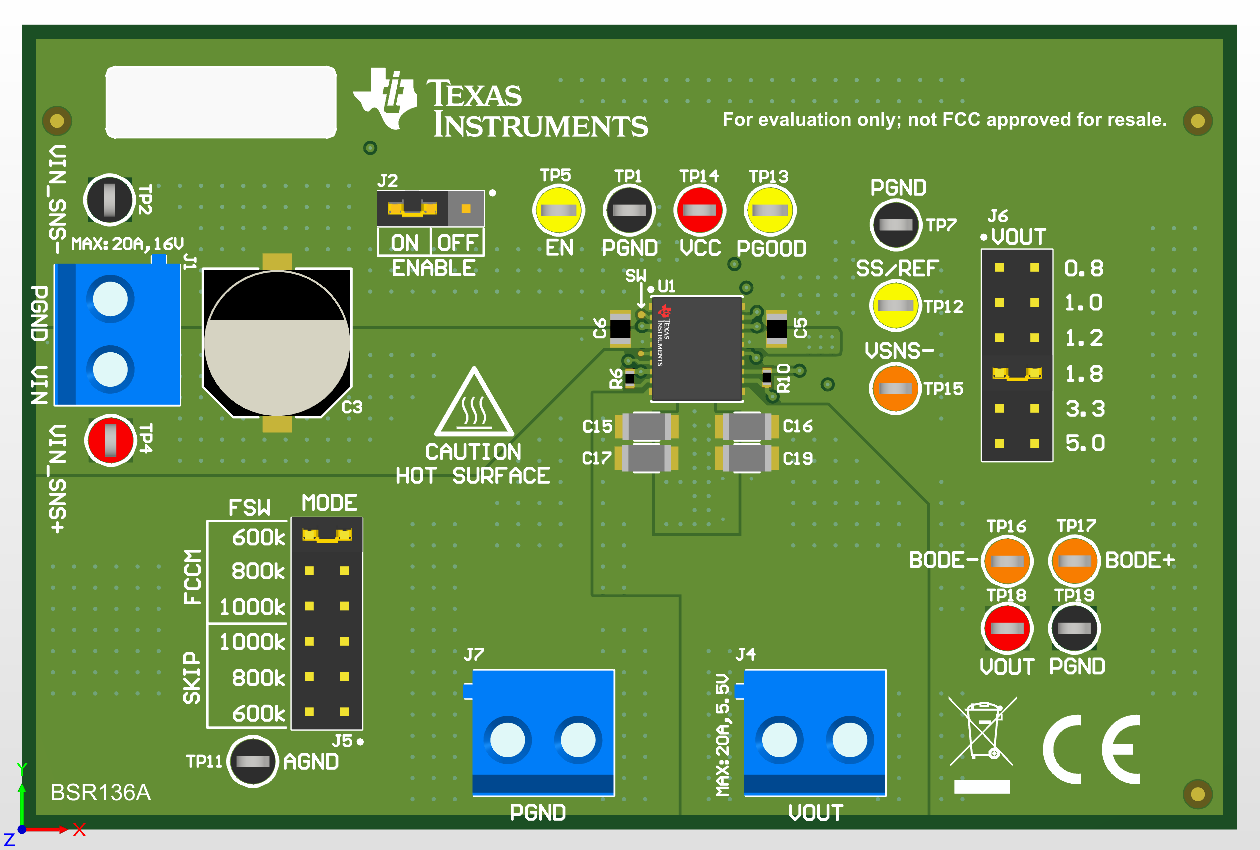

圖 3-1 TPSM8A29EVM 3-D 頂視圖

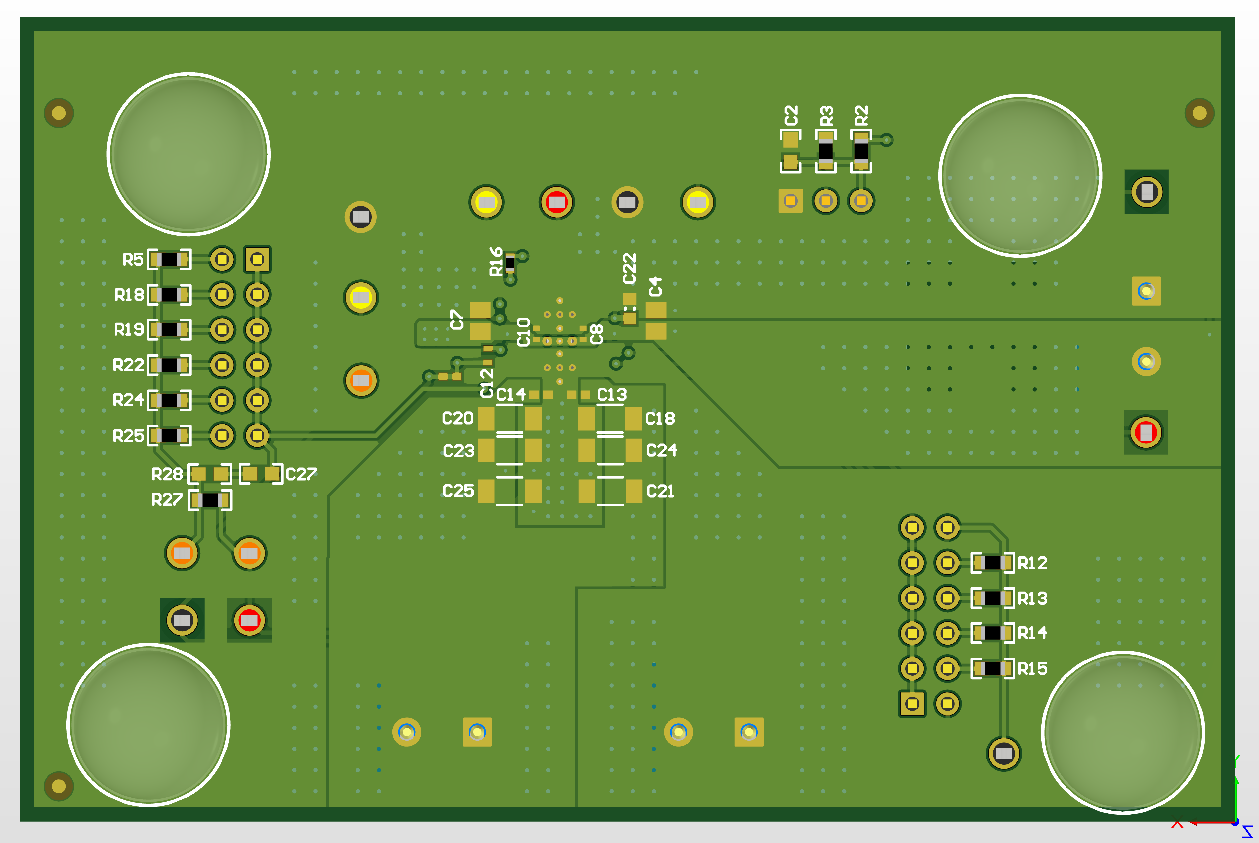

圖 3-2 TPSM8A29EVM 3-D 底視圖表 3-1 輸入和輸出連接說明
| 連接器 | 說明 |
|---|---|
| J1 | 正負輸入電壓電源連接，4V 至 16V |
| J4 | 正輸出電壓連接，0.8V 至 5V |
| J7 | 負輸出電壓連接 |
表 3-2 接頭說明
| 接頭 | 說明 |
|---|---|
| J2 | 啟用接頭 |
| J5 | 開關頻率與 FCCM/DCM 工作模式選擇接頭 |
| J6 | 輸出電壓選擇接頭 |
