2 EVM 設置和快速入門指南
默認 EVM 配置 列出了默認配置。
| 參數 | 規格 |
|---|---|
| 輸入電源 | 4V 至 14V |
| 工作溫度 | 25°C |
| 開關頻率 | 500kHz |
TPS7H5001/2/3/4EVM-CVAL 可以使用 TPS7H5001EVM-CVAL 連接 中所示的連接快速開啟和運行。
| 端子或測試點 | 電壓源 |
|---|---|
J11 (VIN) | 4V 至 14V 輸入，10mA。請參閱“J11 的正負端子”，以了解連接。 |
TP9 (COMP) | 電流在 10mA 以下時，電壓為 1V（根據 TPS7H5001-SP 耐輻射 Si 和 GaN 雙輸出控制器數據表，輸入范圍可以為 –0.3V 至 3.3V） |

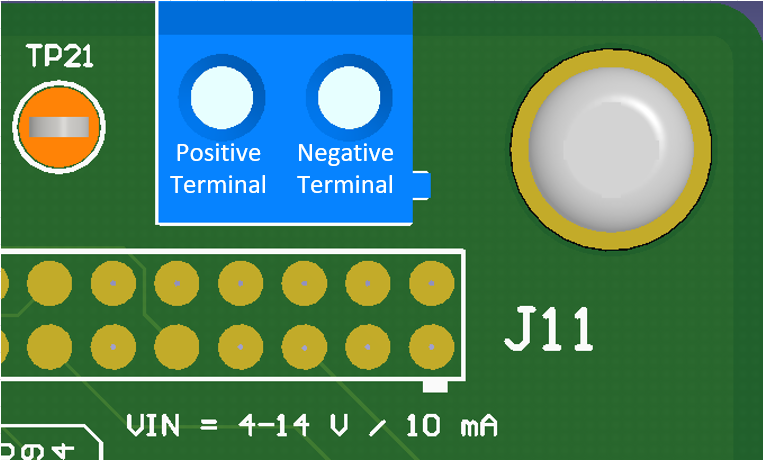

J11 的正負端子顯示了 J11 上的正負端子。將正輸入電壓連接到正極端子，將 GND 連接到負極端子。

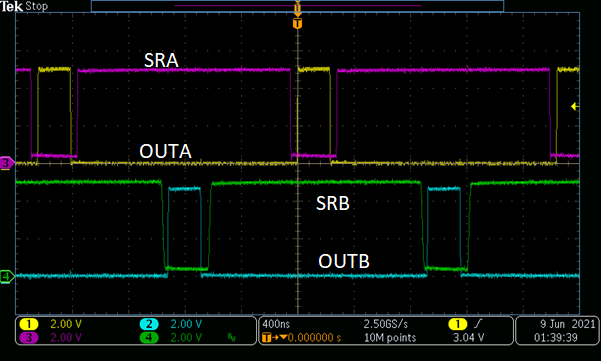

圖 2-1 J11 的正負端子該器件隨后應該在開環模式下開啟并運行，如 TPS7H5001-SP 輸出中所示。TPS7H5001-SP 輸出 顯示了使用快速啟動方法在 J1–J4 上測得的 TPS7H5001-SP 輸出。
圖 2-2 TPS7H5001/2/3/4-SP 輸出此模式的運行會強制 COMP 上的電壓在 TPS7H5001/2/3/4EVM-CVAL 上創建一個輸出。占空比將根據 COMP 上的輸入電壓以及 CS_LIM 電路產生的三角波形或用戶決定添加到 CS_LIM 引腳的任何其他波形而變化。請參閱占空比生成，以了解信號生成波形。請注意，TPS7H5002EVM-CVAL 和 TPS7H5003EVM-CVAL 上不存在 OUTB 和 SRB。TPS7H5004EVM-CVAL 上不存在 SRA 和 SRB。

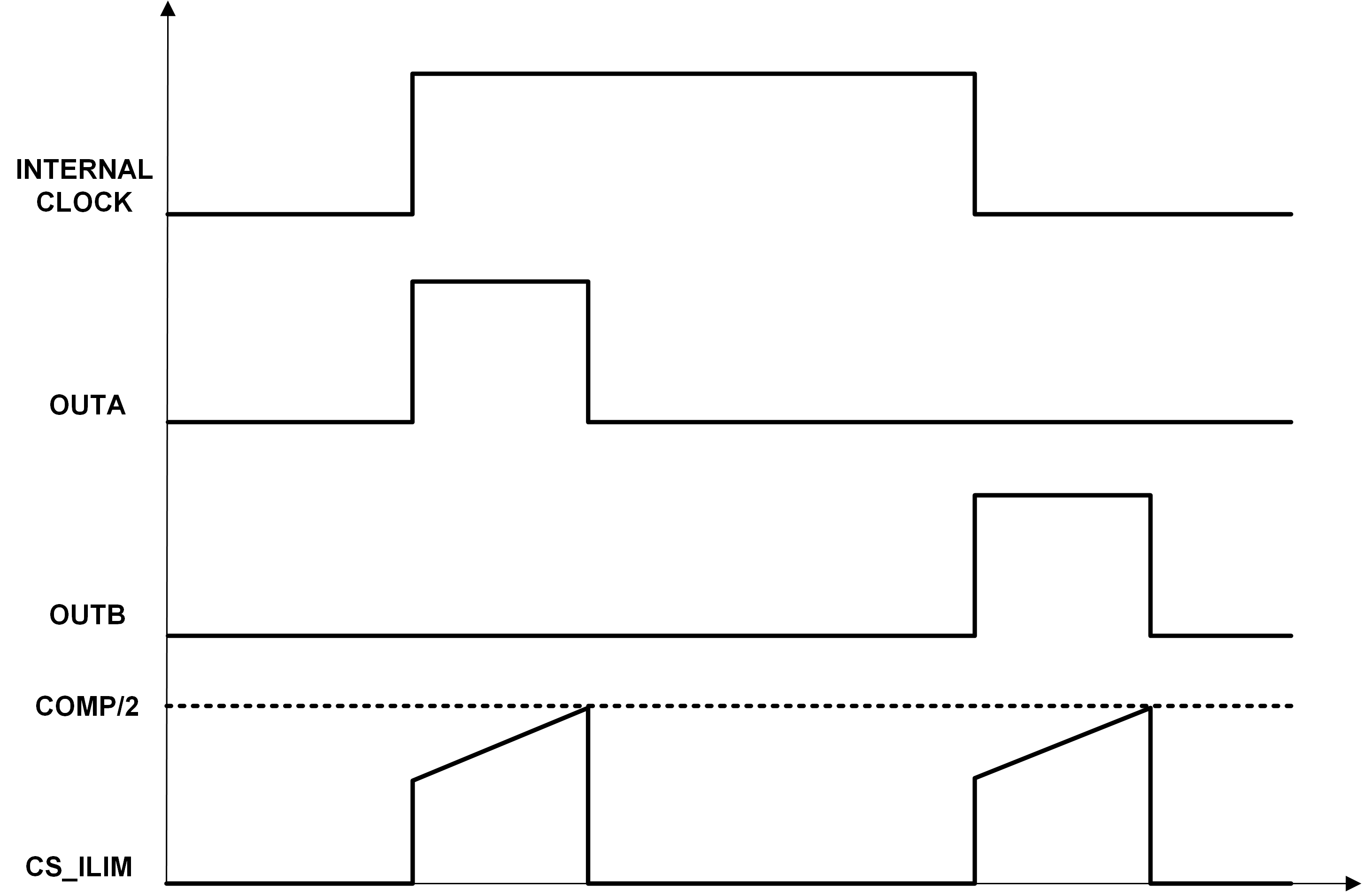

占空比生成顯示了基于 COMP 電壓和 CS_LIM 引腳電壓的 TPS7H5001/2/3/4EVM-CVAL 的輸入和輸出信號生成波形。
圖 2-3 占空比生成
