8.1 設置
建議遵循以下程序設置 LMG34XX-BB-EVM 和 LMG342XEVM-04X。LMG34XX-BB-EVM 上的電感器能夠在高達1.7kW 下運行。對于更高的功率級別，請使用外部電感器。
圖 8-1 示出了連接到 LMG34XX-BB-EVM 的 LMG342XEVM-04X。
注： TI提供了 LMG342XEVM-04X 與 LMG34XX-BB-EVM 搭配使用時必須使用的定制內插板。LMG342x-BB-EVM 不需要內插板。

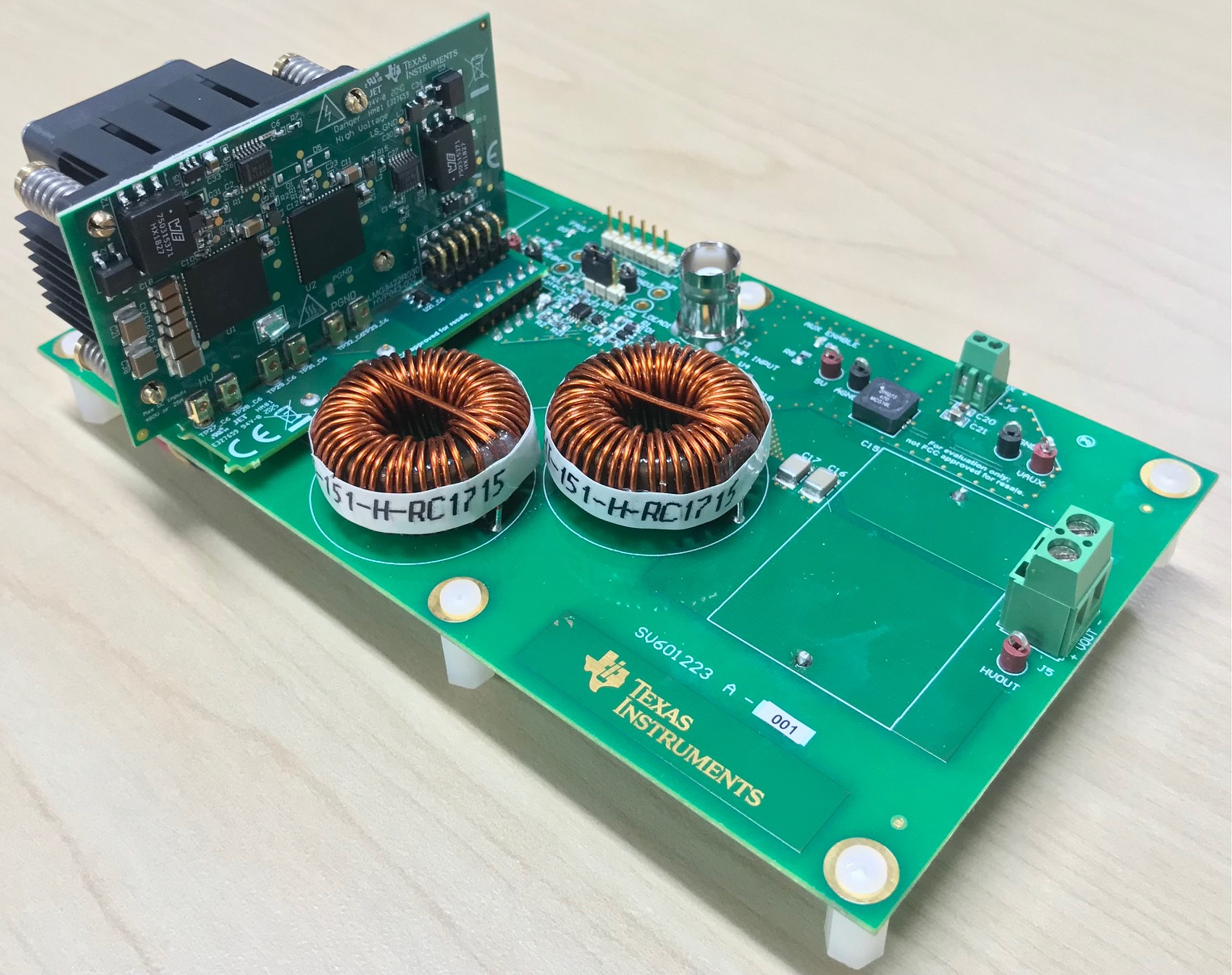

圖 8-1 LMG342XEVM-04X 連接到LMG34XX-BB-EVM圖 8-2 示出了 LMG34XX-BB-EVM 電源和探頭連接點。

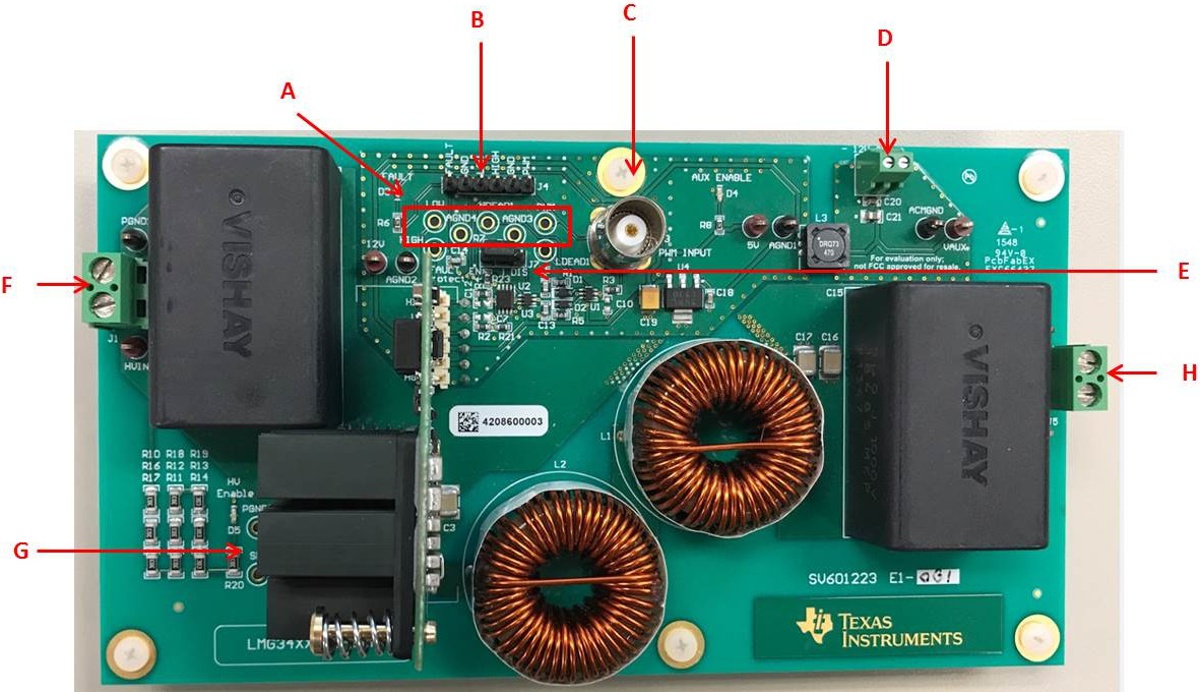

圖 8-2 推薦的連接點PCB 說明：
- A: 用于柵極驅動邏輯的探測點
- B: 用于到 LMG342XEVM-04X 的PWM輸入和PWM信號以及 FAULT 輸出的100mi接頭
- C：用于PWM 輸入的 BNC 連接器
- D：12V 偏置電源輸入
- E：FAULT 保護選項接頭
- F：功率級高壓輸入
- G：用于功率級開關節點的探測點
- H：功率級高壓輸出
將 LMG342XEVM-04X 連接到 LMG34XX-BB-EVM：
- 將示波器或萬用表探針連接到 A 或 G 中所需的測試點。
- 連接 12V 偏置電源，將負載連接到輸出，并將輸入電源連接到輸入。
- 將函數發生器連接到 C上 的 BNC 連接器 PWM 輸入或 B 上的引腳 6 (PWM) 和引腳 5 (GND) 的 100mil 接頭連接器輸入。
- 將 12V 偏置電源連接到 EVM上連接的風扇，或啟用外部風扇，將氣流引向連接到 LMG342XEVM-04X 的散熱器。
