2.2 連接詳細信息

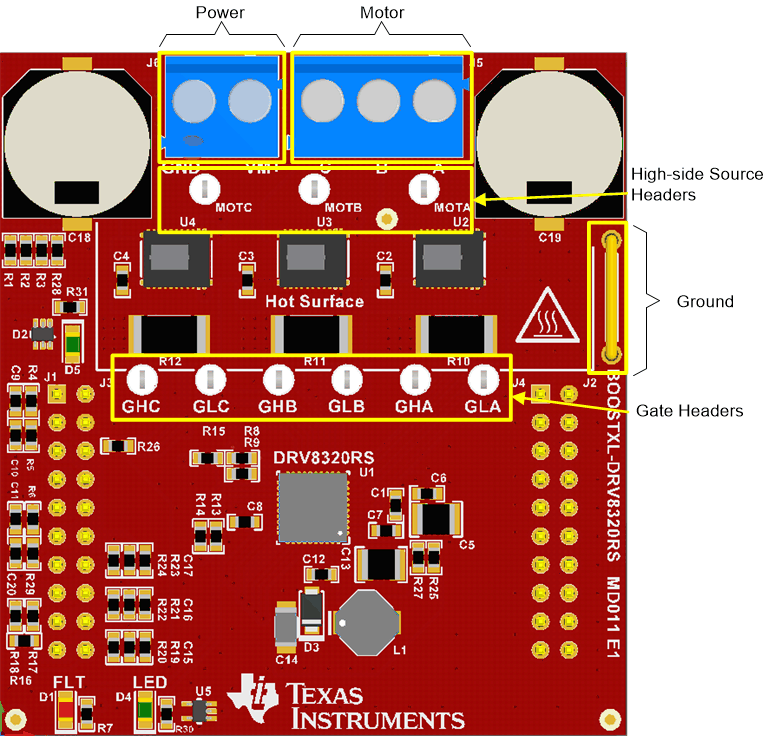

圖 2-2 顯示了電源連接器和電機相位連接器。由電池或直流電壓源提供的 6 至 54V 電源電壓連接到電壓電源引腳。BLDC 電機的三個相位連接到 BOOSTXL-DRV8320RS 上提供的三相電機插座。

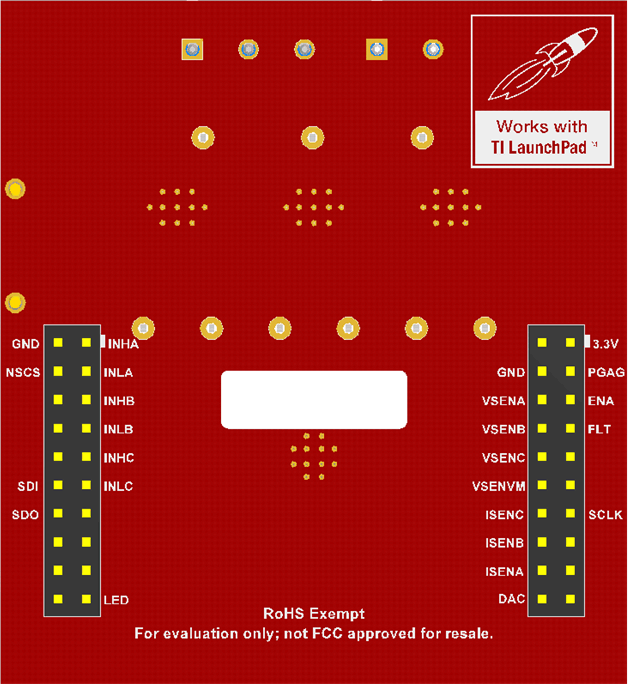

圖 2-2 連接圖 2-3 顯示了軟件正常運行所需的連接。表 2-1 提供了對每個引腳功能的詳細說明。

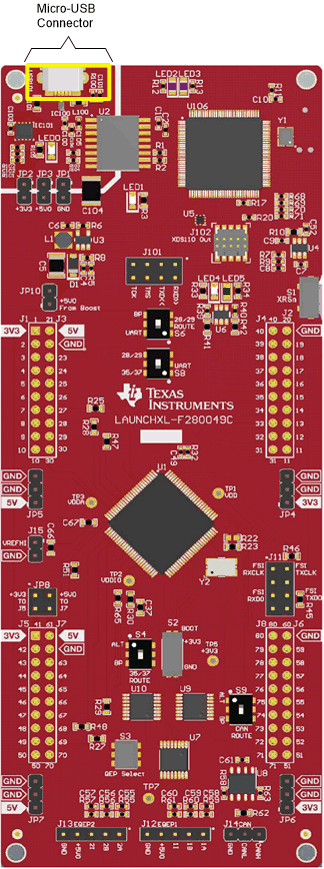

圖 2-3 跳線連接 1圖 2-4 所示為 LAUNCHXL-F2800049C。只需一根電纜即可滿足 LaunchPad 板載 XDS110 仿真器的通信和供電需求。DRV8320RS 為 F280049C 供電，因此必須按照表 3-1 中的說明配置跳線，以避免將不同的電源并聯在一起。
圖 2-4 Micro-USB 連接
