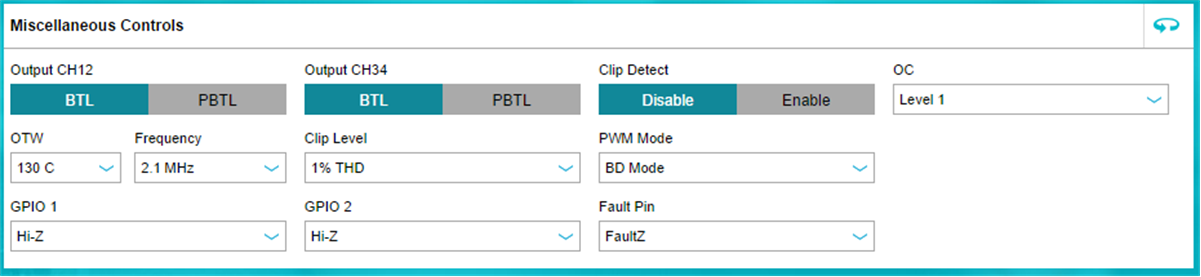

為便于使用，GUI 上還提供了其他設置（請參見圖 4-6）。

圖 4-6 其他控制部分

此器件支持并行橋接式負載運行。通道 1 和 2 可以選擇一個“PBTL”通道，通道 3 和 4 可以選擇其他“PBTL”通道。在將通道設置為“PBTL”模式之前，請連接通道 1 和 2 的 (+) 端子和/或通道 3 和 4 的 (+) 端子。然后，將這些通道的相應 (-) 端子連接起來。在將輸出重新配置到“PBTL”之前，器件需要處于待機模式。

“Clip Detect”（削波檢測）可設置為禁用或啟用，默認設置為禁用。

“過流 (OC)”有四個等級，可通過“OC”框中的下拉菜單來更改。默認等級為 1。

可以使用下拉菜單對“過熱警告 (OTW)”進行編程，以選擇 OTW 溫度。默認設置為“130°C”。

“輸出開關頻率 (FSW)”或“脈寬調制 (PWM)”頻率設置為“2.1MHz”。可使用“頻率”框中的下拉菜單將“PWM”更改為“384kHz”、“576kHz”和“2.3MHz”。

此器件的另一個特性是能夠調整關閉削波檢測的 THD 等級。用戶可通過“Clip Level”（削波檢測）框中的下拉菜單來設置檢測閾值，以便在 1% THD、2% THD、3% THD 或 10% THD 時關閉。默認值為“1% THD”。

“PWM Mode”（PWM 模式）使用戶能夠選擇“BD modulation”（BD 調制）或“BDHE/1SPW modulation”（BDHE/1SPW 調制）。默認值為“BD modulation”（BD 調制）。

“GPIO 1”和“GPIO 2”下拉菜單的配置選項相同，但這些選項都是針對各自引腳的。每個引腳可用于輸出特定信號或作為輸入，具體取決于所選的設置。可為“GPIO 1”和“GPIO 2”選擇如下狀態：“Hi-Z”、“WarningZ”、“FaultZ”、“Clip Detect 1”、“Clip Detect 2”、“Sync Out”、“DVDD”、“GND”、“Sync In”和“Mute Z”。“WarningZ”和“FaultZ”是警告和故障輸出信號，“MuteZ”設置使器件具有硬件控制靜音引腳。“GPIO 1”和“GPIO 2”的默認設置都是“Hi-Z”。

“Miscellaneous Controls”（其他控制）部分的最后一項是“Fault Pin”（故障引腳）下拉菜單。可通過該菜單更改相應的器件故障引腳。可以選擇“FaultZ”、“WarningZ”、“Clip Detect 1”或“Clip Detect 2”等選項。默認設置是“FaultZ”。
