ZHCU817A September 2019 – October 2020 TPA6304-Q1
4.4 I2C 監控器窗口
PPC3 有一個 I2C 監控器選項和若干配置程序選項（請參見圖 4-13）。
圖 4-13 I2C 監控器窗口 - I2C 日志記錄此窗口第一次打開時，圓形按鈕呈綠色。若要記錄 I2C 命令，請點擊此按鈕使其變為紅色?？梢栽俅吸c擊此按鈕停止記錄 I2C 命令。再次點擊可將按鈕重新設置為綠色。點擊保存圖標可以保存記錄，以供日后使用。
還可以點擊回收站圖標旁邊的
圖標將 I2C 命令復制到剪貼板。

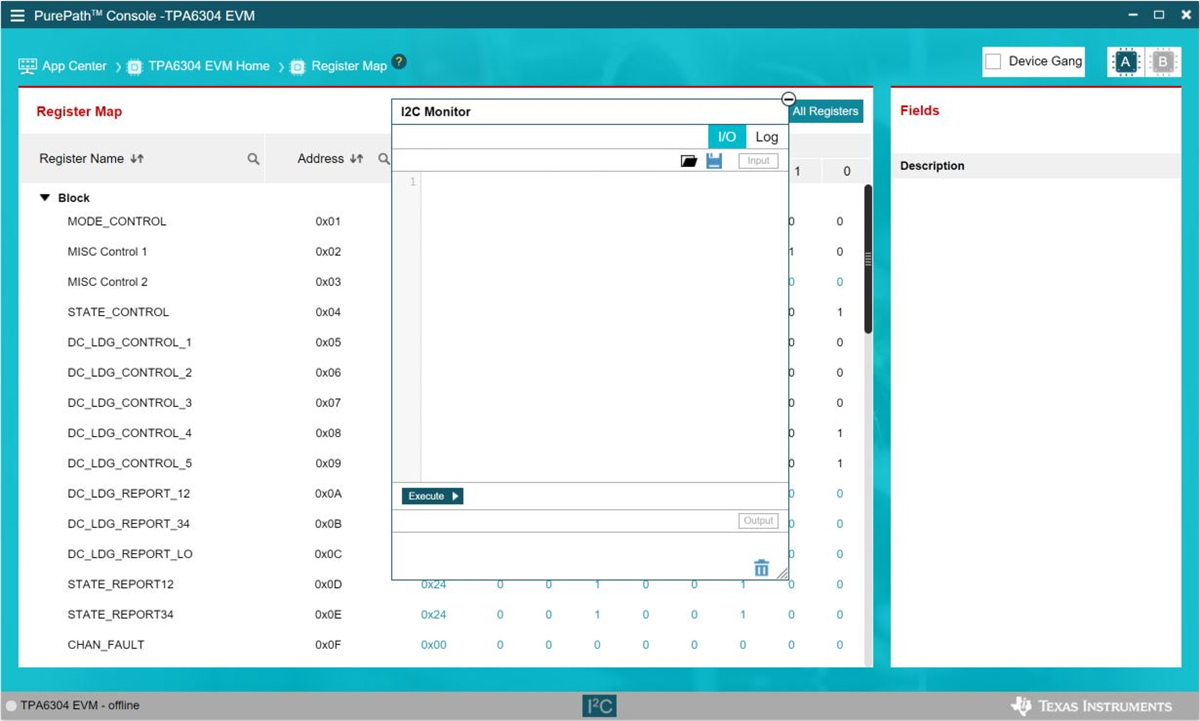

圖 4-14 I2C 監控器窗口 - I2C 日志記錄可以在此窗口中加載并執行一組 I2C 命令。點擊右上角的“I/O”按鈕以顯示圖 4-14 中的窗口。可在此寫入 I2C 命令，或者打開現有的 *.cfg 文件，然后點擊“I2C Monitor”（I2C 監測器）窗口左下角的“Execute”（執行）按鈕。按下“Execute”（執行）按鈕，即可將 I2C 命令發送給器件。
