ZHCU817A September 2019 – October 2020 TPA6304-Q1
4.2 器件監測與控制窗口中的 TPA6304-Q1 設置
大多數寄存器設置都是在“Device Monitor & Control”（器件監測與控制）窗口中完成的，下面的 TPA6304-Q1 “Register Map”（寄存器映射）窗口用于參考。
點擊 TPA6304Q1EVM 應用窗口左下角的“CONNECT”（連接）按鈕，請參見圖 3-6。此時 TPA6304Q1EVM 旁邊的 LED 燈從灰色轉為綠色，“CONNECT”（連接）按鈕變為“DISCONNECT”（斷開連接）按鈕。
點擊 TPA6304-Q1 Device Monitor & Control （器件監測與控制）框后，出現的窗口如圖 4-2 所示。

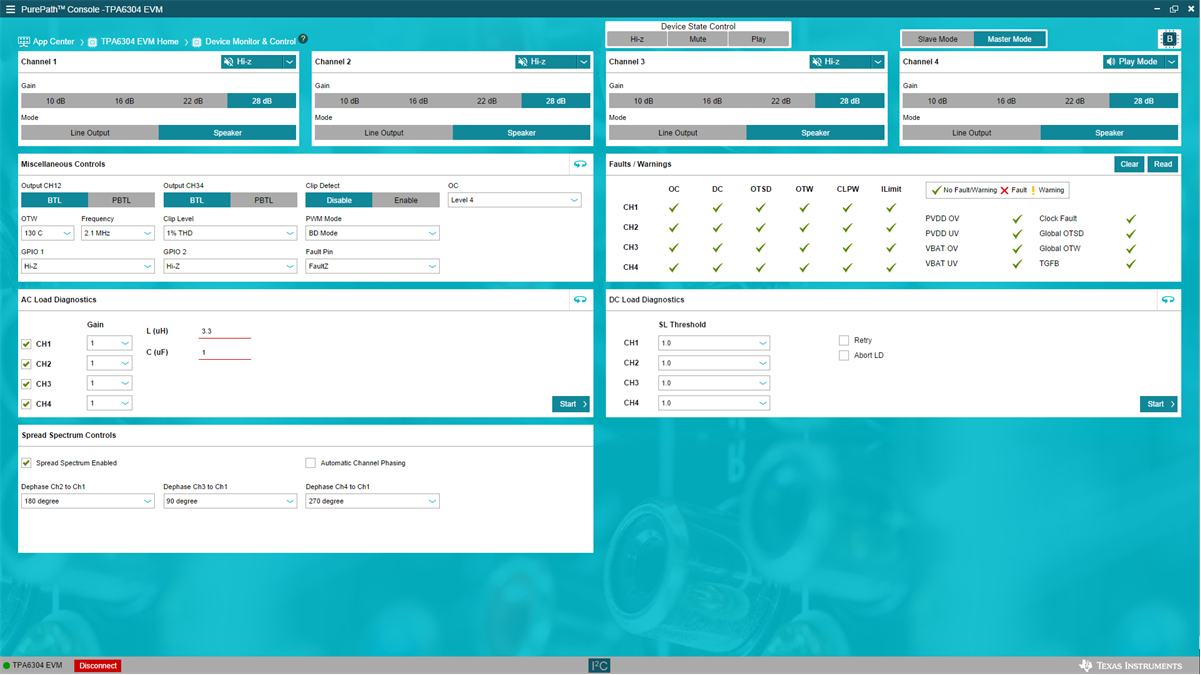

圖 4-2 器件監測與控制窗口此窗口包含“Device State Control”、“Channel Control”、“Miscellaneous Controls”、“Fault/Warning Signal Configuration”、“Faults and Warnings”、“AC Load Diagnostics”、“DC Load Diagnostics”和“Spread Spectrum Controls”等 8 個主要部分。
