3.2.2.2 單通道配置
對于 100kΩ 上拉電阻器，將構建僅連接一個通道的單通道配置。機械開關關閉。上拉電阻為 100kΩ。然后，執行斷線檢測。圖 3-6 顯示了一個示波器截圖，其中示波器的通道 2 連接到一個 ISO1211 通道 (V_cap) 的輸入電容器 CIN，通道 1 連接到同一 ISO1211 (ChOut) 的 OUT 引腳。圖 3-7 顯示放大到 圖 3-6。

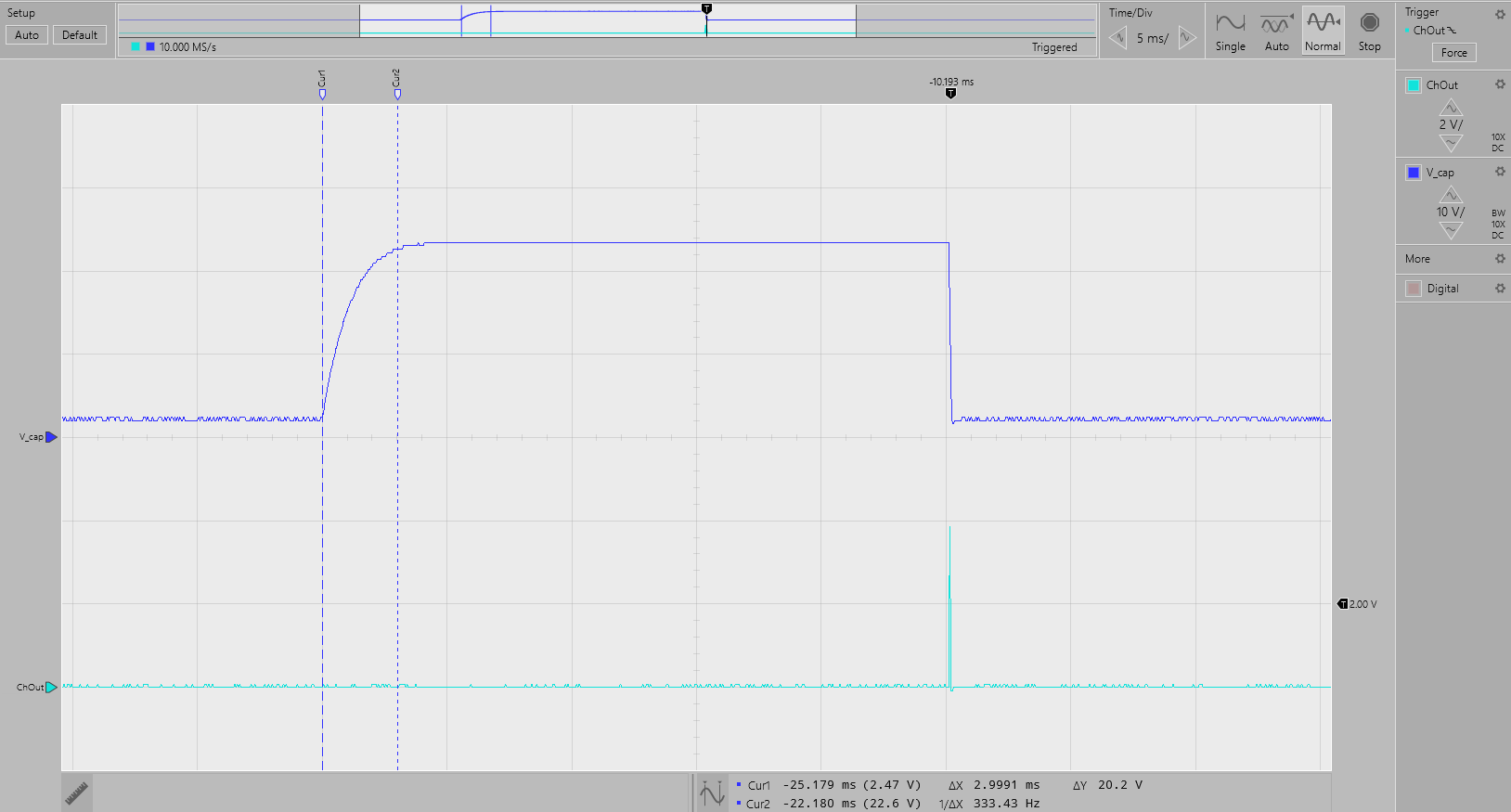

圖 3-6 單次斷線檢測，Rpullup = 100kΩ - V_cap (2)，ChOut (1)
圖 3-7 放大 圖 3-6 - V_cap (2)，ChOut (1)現在，CIN 的充電只需要大約 3ms。這個時間是預料之中的，因為現在的上拉電阻比以前小得多 (100kΩ <=> 800kΩ)。此外，輸入電容器上的最大電壓現在為 23.6V，產生的脈沖長度為 57μs。
由于使用的元件更少，系統中的泄漏更少，流過的電流也更小。因此，上拉電阻器上的壓降更小。此外，電容器上還存儲了更多的能量 (EC = 1/2 × C × U2)，這使得輸出脈沖更長。此外，在電容器放電的同時，還有額外的電流流過上拉電阻器，而上拉電阻器同時也在為電容器充電。與 800kΩ 相比，僅使用 100kΩ 的上拉電阻器時，此電流也更高。
圖 3-5 顯示了相同單通道配置的示波器截圖。但是，現在電源電壓僅為 14.9V。電容器中仍存儲能量，因此 ISO1211 的輸出端會產生脈沖。但是，由于輸入電壓較低，輸出脈沖現在會降低至 15μs。

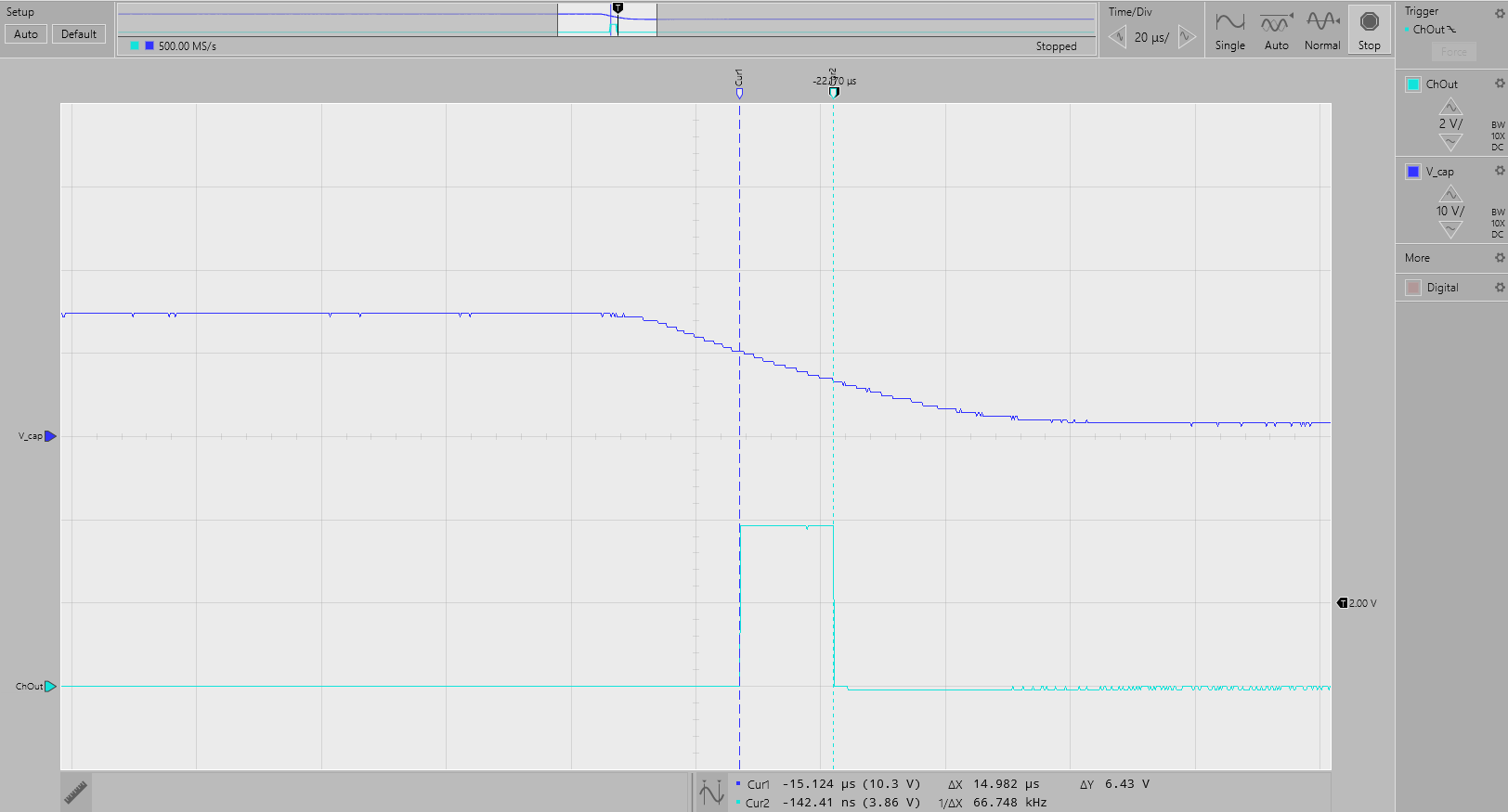

圖 3-8 單根斷線檢測，V = 14.9V，Rpullup = 100kΩ - V_cap (2)，ChOut (1)
