3.2.2.1 組通道配置
機械開關關閉。公共上拉電阻器為 100kΩ。然后，執行斷線檢測。圖 3-3 展示了一個示波器截圖，其中示波器通道 2 連接到光學開關的控制信號 (BrWi)，通道 1 連接到一個 ISO121x 的輸出引腳 (ChOut)。圖 3-4 展示了一個示波器截圖，其中示波器通道 2 連接到一個 ISO121x 通道 (V_cap) 的輸入電容器 CIN，通道 1 連接到一個 ISO121x 的輸出引腳 (ChOut)。

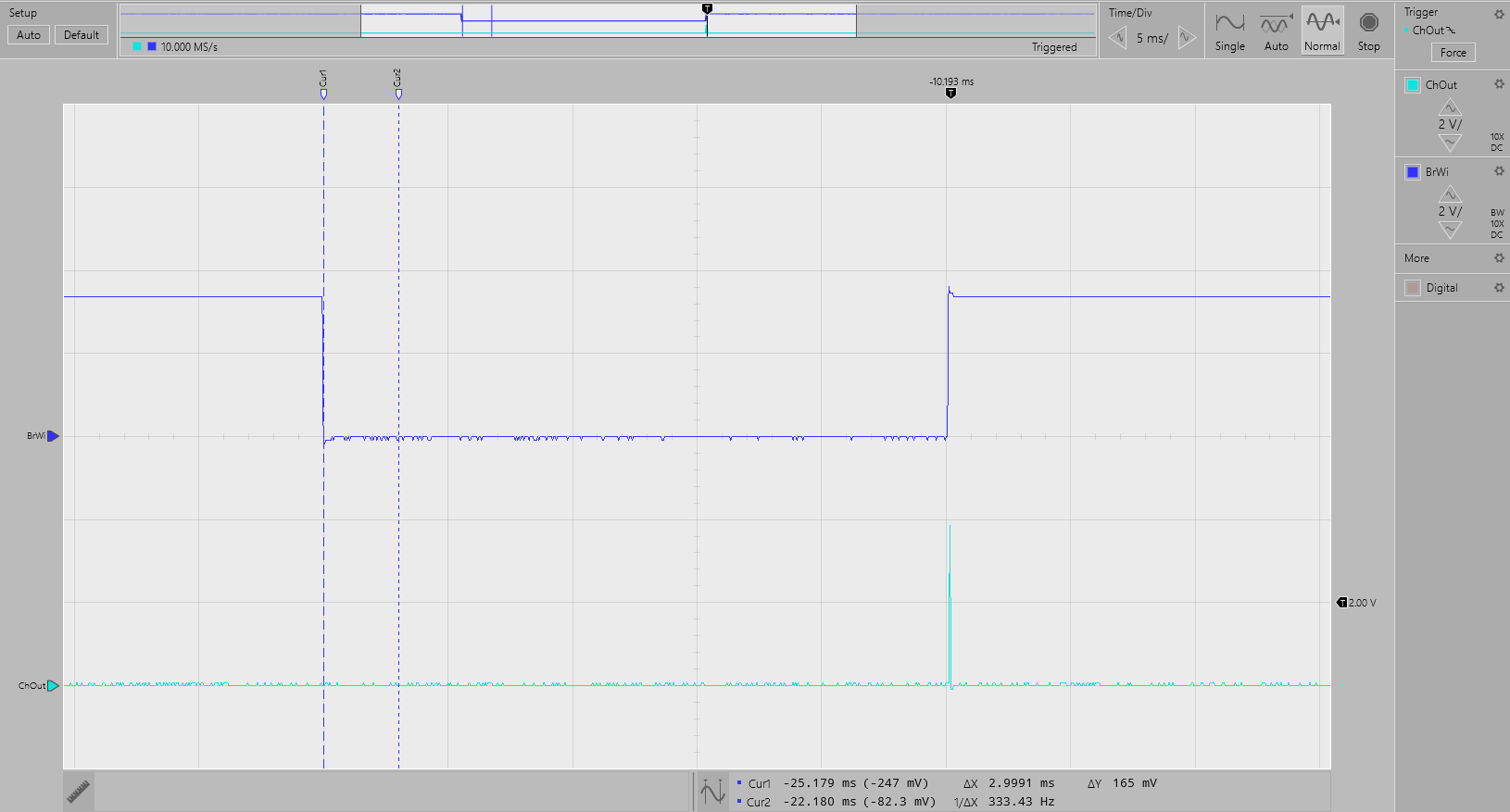

圖 3-3 組斷線檢測，Rpullup = 800kΩ/通道 - ChOut (2)，BrWi (1)

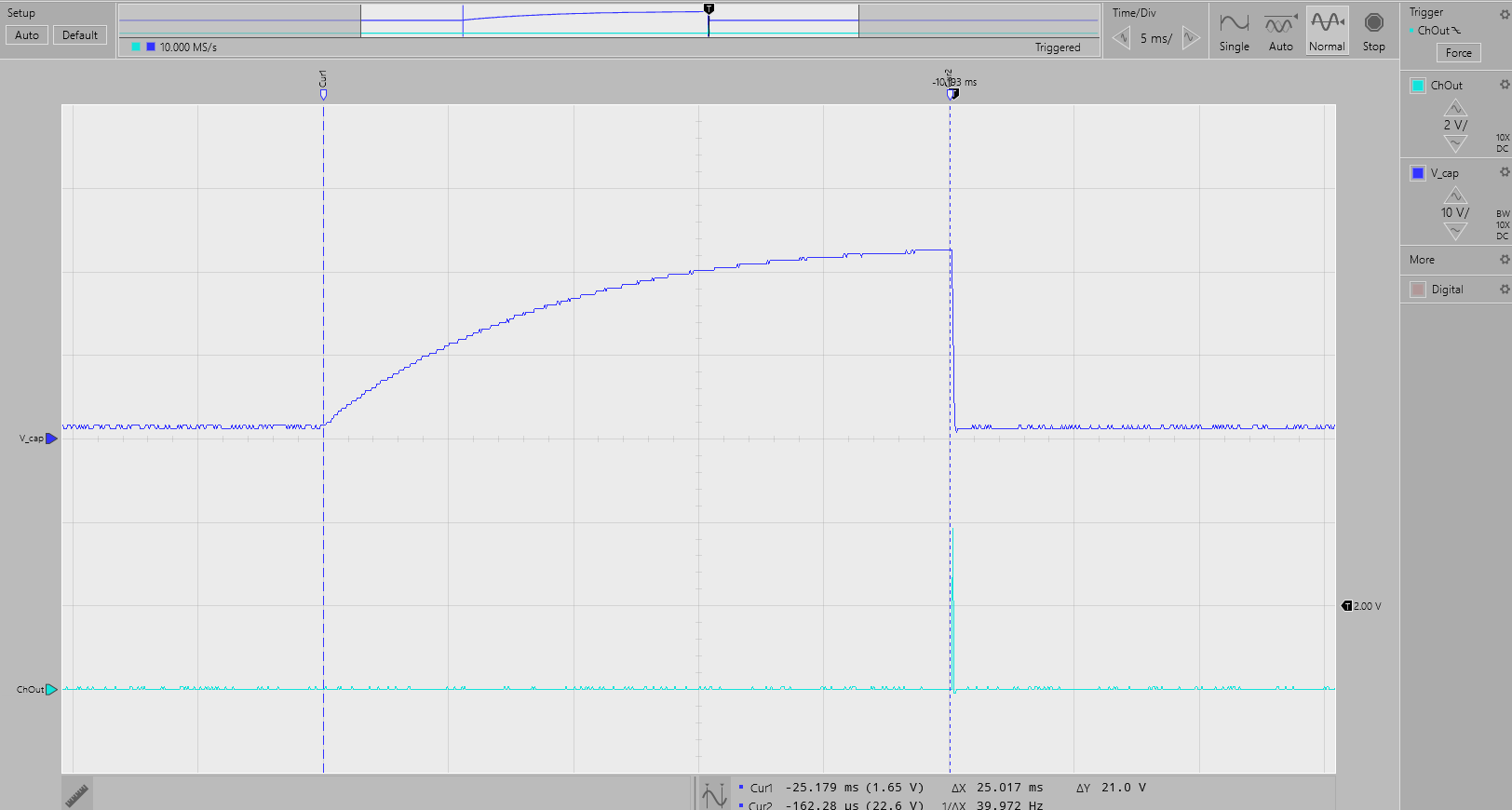

圖 3-4 組斷線檢測，Rpullup = 800kΩ/通道 - V_cap (2)，BrWi (1)圖 3-3 顯示一旦再次啟用接地連接，ISO121x 就會發出脈沖。該器件需要 24ms 直至 CIN 充電。圖 3-4 顯示 CIN 充電至 22.6V 的最大值。未達到 24V 是上拉電阻器上的壓降導致，該壓降等于 1.4V/100kΩ= 14μA 的電流。
請注意，ISO121x 并未使用該電流，而是由不同的保護裝置和通過輸入電容器的漏電流造成的。此外，如果上拉電阻本身較低，則其兩端的的壓降也較低。單通道設置中也顯示了該結果。

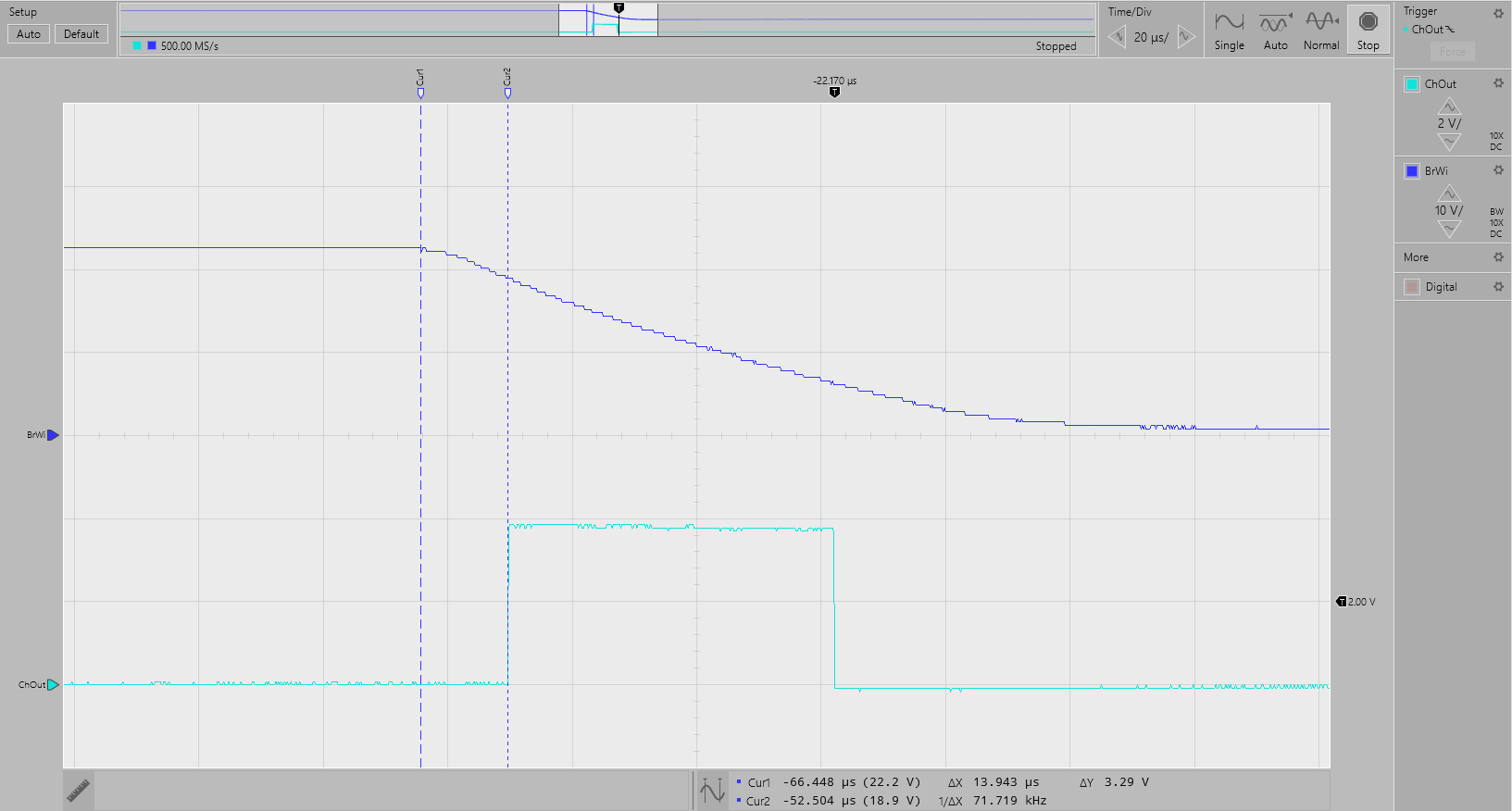

圖 3-5 放大（圖3-4：組斷線檢測，Rpullup = 800kΩ/通道 - V_cap (2)，BrWi (1)) - V_cap (1)，ChOut (2)再次啟用 ISO1211 后，CIN 放電，ISO1211 開始工作。這需要大約 14μs 的時間，首先要為 ISO1211 建立穩固的 GND 連接，其次要有足夠的電流（2.2mA，典型值，取自 ISO121x 數據表）流過 RSENSE，同時 SENSE 引腳的電壓仍高于邏輯高電平，即高于 13.65V - 1.2V（滯后）= 12.45V。現在，ISO1211 的輸出切換為高電平。一旦 CIN 中存儲的能量不足以再提供 2.2mA 電流并使 SENSE 引腳的電壓保持在高電平范圍內，ISO1211 的輸出就會切換為低電平。
在這種配置下，產生的脈沖持續時間約為 50.5μs。
