4 電壓模式控制架構

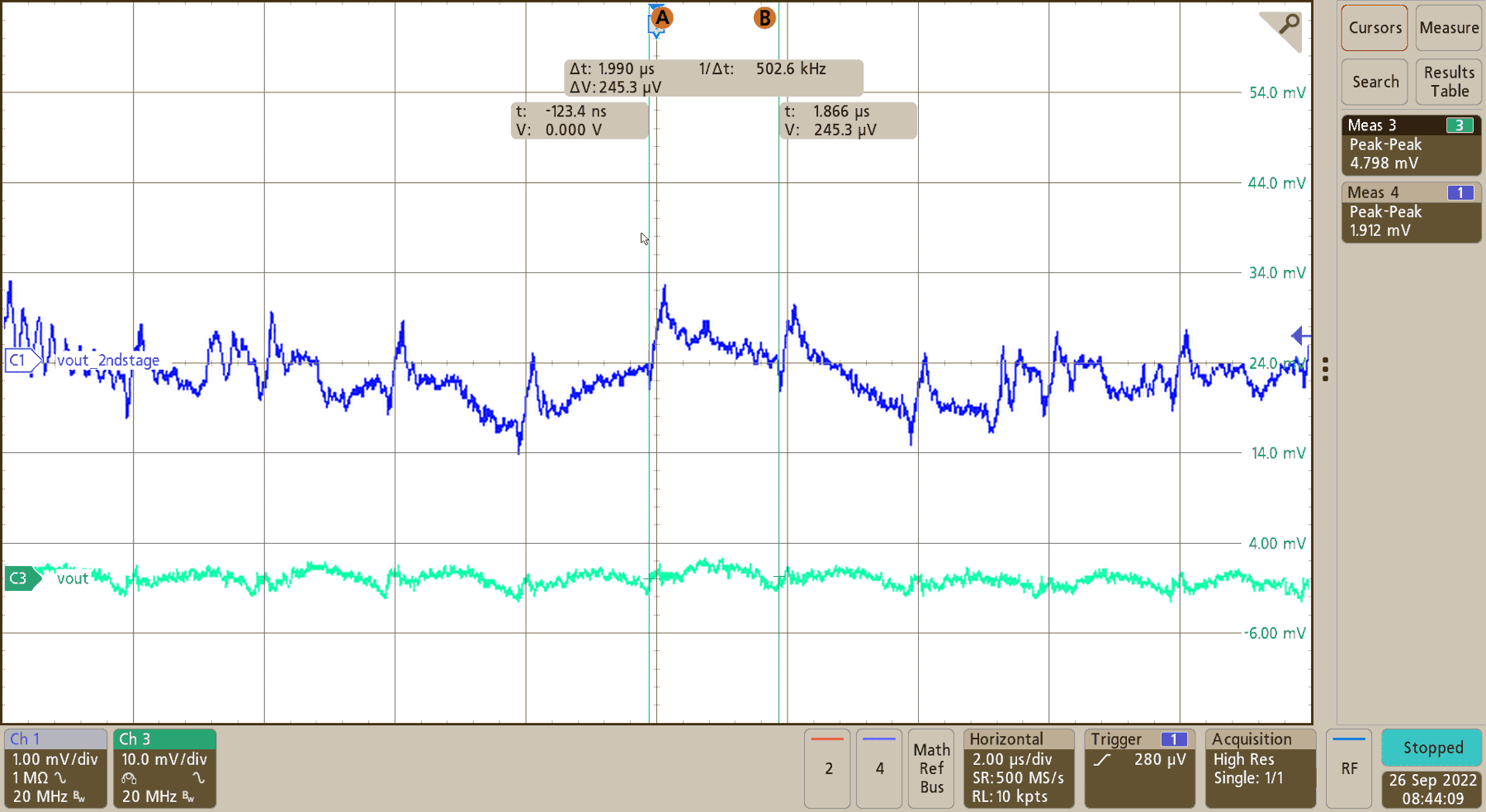

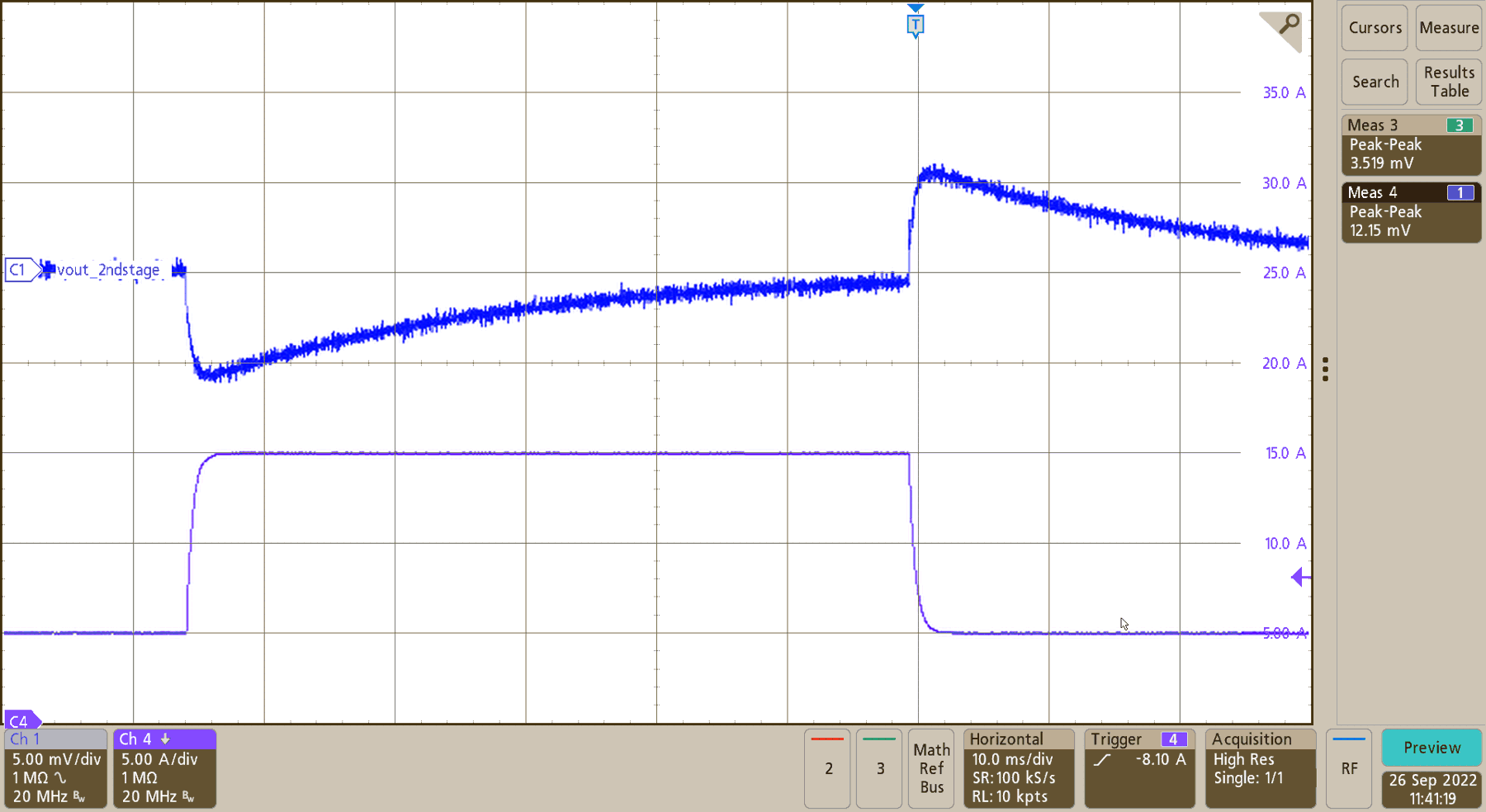

通過將輸出電壓和基準電壓的電壓誤差信號與恒定鋸齒-斜坡波形進行比較，可實現具有電壓模式控制架構的脈寬調制 (PWM)。斜坡由振蕩器發出的時鐘信號啟動。TPS56121 采用外部補償 3 類補償來尋址雙極功率級，從而允許在添加第二級濾波器后對轉換器進行重新補償。在添加第二級濾波器后調整外部電阻器和電容器值可確保穩定性。在沒有額外濾波器的情況下，輸出電壓峰峰值紋波為 4.8mV。應用額外濾波器后，輸出電壓紋波為 1.9mV（如圖 4-1 所示）。在這種情況下，TPS56121 設計無需調節環路補償即可確保穩定性。圖 4-2 顯示了具有 10A 負載階躍的負載瞬態波形，并且實施第二級濾波器后的輸出電壓波形沒有不穩定的跡象。
