3 設計第二級濾波器

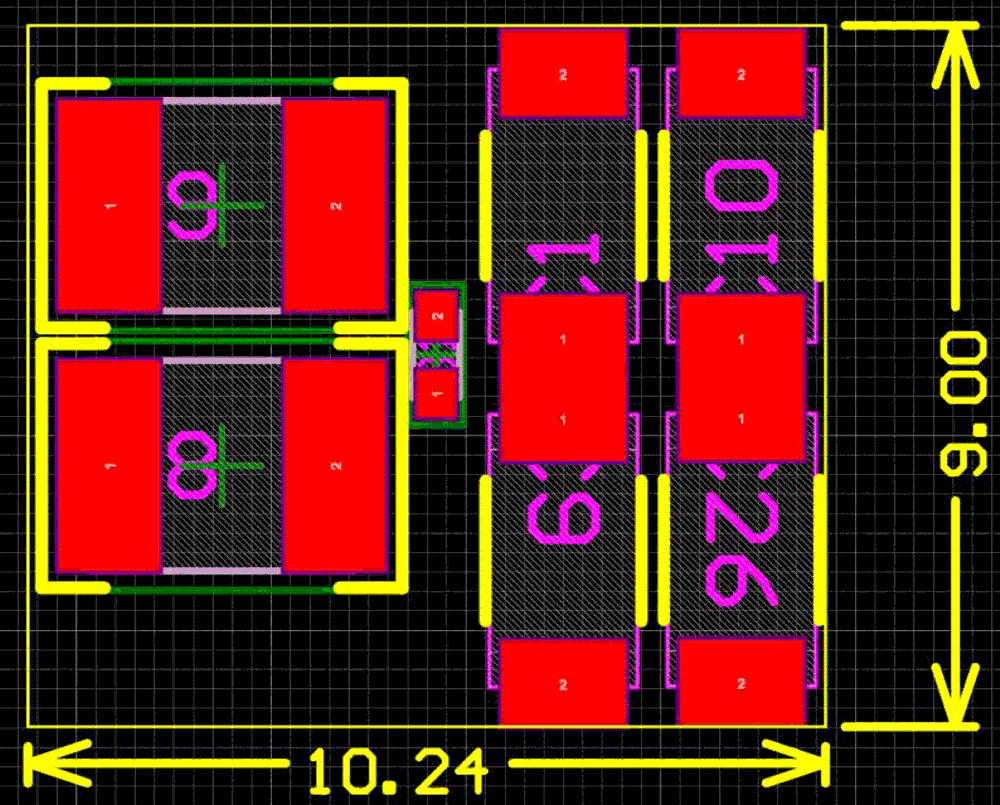

即使使用低等效串聯電阻 (ESR) 陶瓷輸出電容器，通過降壓轉換器的電感器和電容器 (LC) 輸出濾波器來實現低輸出電壓紋波也是不切實際的。要實現低于 5mV 的輸出紋波，設計人員可能需要使用第二級 LC 濾波器。有關第二級濾波器設計或紋波測量技術的更多信息，請參閱資源部分。可使用Equation1 并求解 L2 來計算第二級濾波器的電感器值。電感器 L2 是第二級電感器，C1 是降壓轉換器的初級輸出電容器，C2 是第二級電容器網絡。所有三種設計都使用了相同的第二級濾波器（如表 3-1 所示），占用了 92mm² 的電路板面積（如圖 3-1 所示）。

選擇第二級電感器值 (L2) 并組裝元件后，下一步是通過增加第二級電感和電容來重新補償直流/直流轉換器的控制環路，以確保穩定性。必須指出的是，每個控制架構都有自己獨特的技術，可在添加第二級濾波器后重新補償控制環路（如需）。我們對每個控制架構的輸出電壓紋波、效率損失和穩定性進行了評估并匯總出結果。
