4 鍵盤設計示例

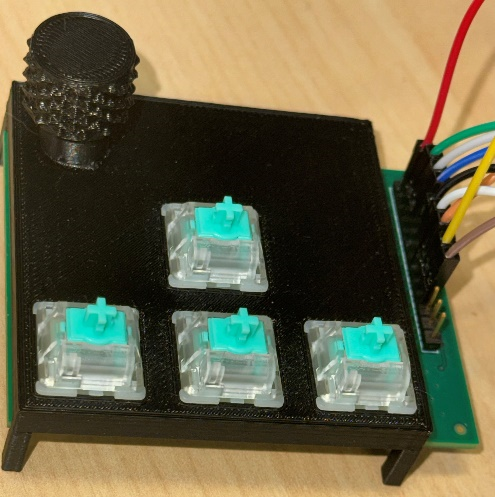

圖 4-1 展示了一個鍵盤設計示例，其中包含四個可用作箭頭鍵的按鍵以及一個旋鈕。該設計示例采用四個 TMAG5253 器件用于箭頭鍵，并采用一個 TMAG3001 用于旋鈕。此外，每個箭頭鍵都包含一個 RGB LED，這樣每個鍵在未按下時都會亮起某種顏色，而在按下時會變?yōu)榘咨ED 的顏色由旋鈕控制。因此，隨著旋鈕的旋轉，LED 可以改變顏色。有關如何將 3D 霍爾效應傳感器用于旋鈕或如何使用 3D 霍爾效應傳感器進行角度測量的更多信息，請分別參閱“適用于電器旋鈕的 3D 霍爾效應傳感器”應用手冊或“使用多軸霍爾效應傳感器進行角度測量”應用手冊。

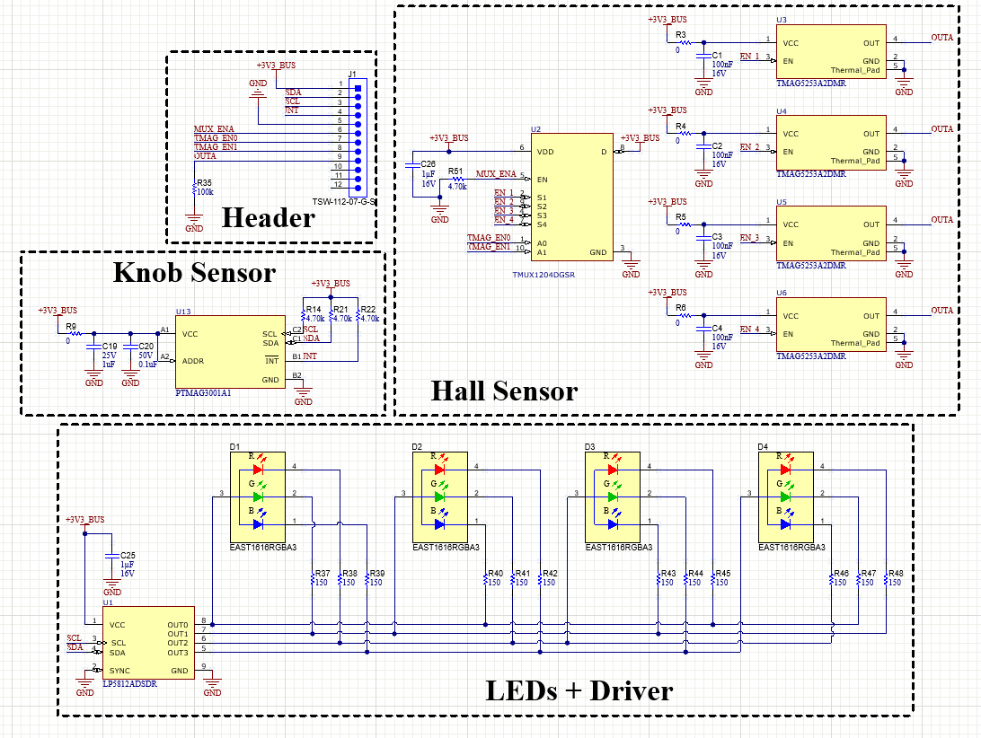

圖 4-1 鍵盤設計示例上述鍵盤設計的原理圖如 圖 4-2 所示。此鍵盤示例的工作原理是通過多路復用器在每個 TMAG5253 的四個 ADC 輸出之間進行切換。通過使用 MCU 控制多路復用器的輸入（TMAG_EN0和 TMAG_EN1），MCU 可以選擇要偵聽四個箭頭鍵輸出中的哪一個。
圖 4-2 鍵盤設計示例原理圖表 4-1 展示了鍵盤箭頭邏輯的真值表
表 4-1 鍵盤真值表
| TMAG_EN0 | TMAG_EN1 | 選定按鍵 |
|---|---|---|
| 0 | 0 | 向左箭頭 |
| 0 | 1 | 向下箭頭 |
| 1 | 0 | 向右箭頭 |
| 1 | 1 | 向上箭頭 |
借助 圖 3-10 中所示的鍵盤設計示例，可以使用德州儀器 (TI) Launchpad（如 MSP-EXP432E401Y）連接到 圖 3-9 中所示的排針，從而為電路板供電并實現交互。
