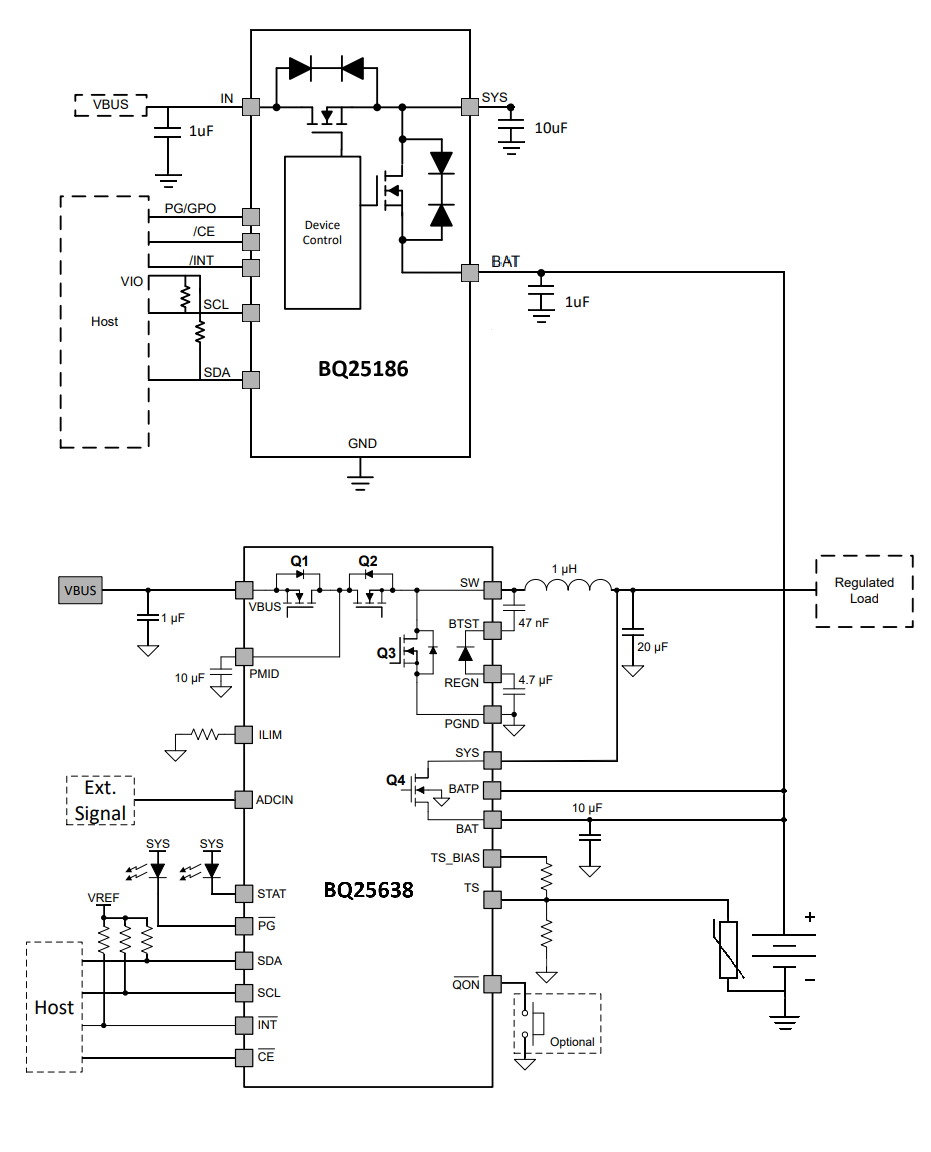

在此示例中，BQ25638 與 BQ25186 線性 1A 電池充電器 IC 配合使用。在此應用中，兩個電源中的每一個都連接到相應的充電器 IC，每個 IC 的電池 (BAT) 引腳再次相互短接并連接到電池，而開關充電器的系統輸出連接到系統負載。

雖然系統設計人員可以將兩個器件的系統輸出連接到系統負載，但這會帶來相對復雜的控制影響，因此建議使用圖 2-10 中所示的配置。此配置仍然允許線性充電器通過兩個器件的 BATFET 為系統負載輸送電流。這樣做的明顯缺點是會通過兩個 BATFET 增加電阻。如果系統設計人員仍希望將充電器的 BAT 和 SYS 輸出并聯，則他們必須確保非充電器件的 BATFET 未處于活動狀態。這可以通過幾種方式實現，但如果操作不當，可能會損壞其中一個或兩個充電 IC。

雖然就系統輸出而言上述考慮因素不太重要，但 TI 建議使用主機處理器控制充電器，這樣即使系統和主機都有有效輸入，也只有一個充電器正在主動充電。這兩個充電器同時處于活動狀態不會對系統造成任何損壞。但是，每個充電器的充電電流都會相互增加，因此，系統設計人員必須確保，如果需要使用此功能，則組合充電電流不會超過電池的額定充電電流。

確保將適當的輸出電容器放置在靠近相應 IC 的位置，尤其是對于開關充電器，因為應用示意圖中所示的 20uF 電容在降壓轉換器電路中起著關鍵作用。此外，由于器件具有不同的 I2C 地址（線性充電器為 0x6A、開關充電器為 0x6B），I2C 線路也可以連接在一起。此外，中斷引腳也可以連接在一起，因為中斷引腳都是開漏輸出。
