所提供的示例使用 TPS2121 電源多路復用器和 BQ25638 電池充電器 IC。連接這兩個器件的電路很簡單：將電源多路復用器的 OUT 引腳連接到電池充電器 IC 的 VBUS 引腳。

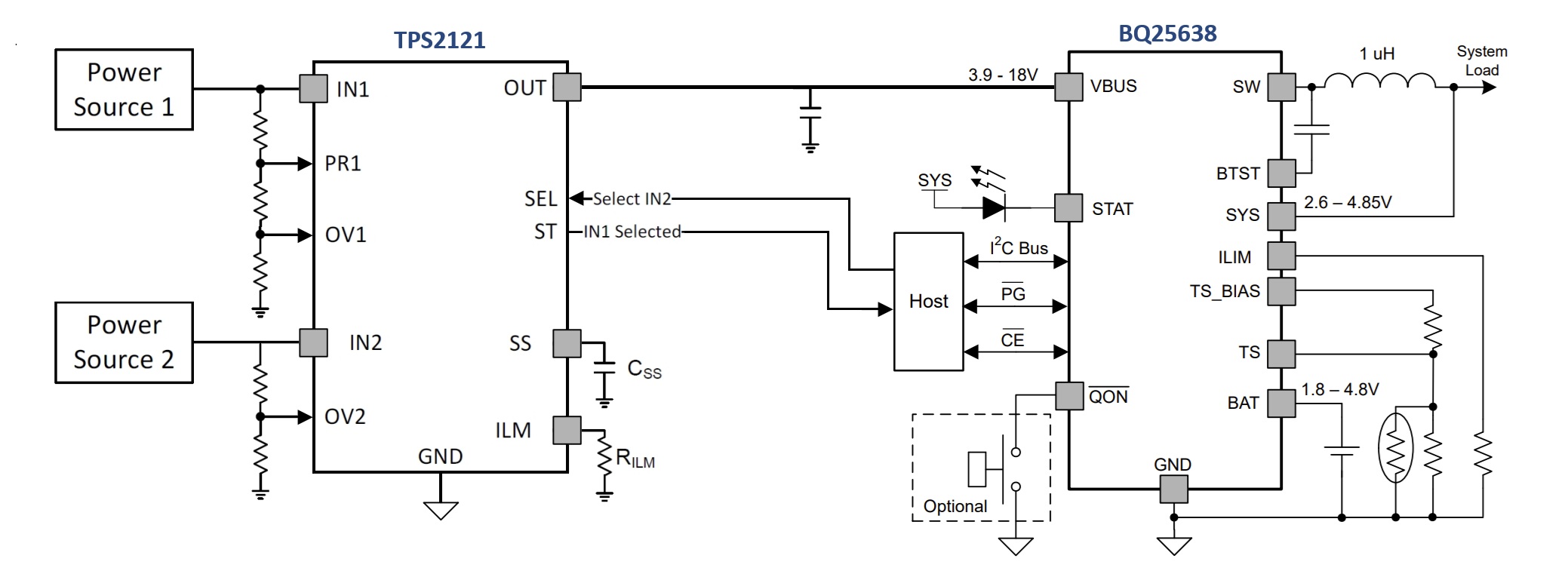

圖 2-1 電源多路復用器系統圖

請?zhí)貏e注意 BQ25638 的輸入電容器。在此應用中，選擇一個比充電器 IC 直接連接到電源時通常選擇的電容器更大的電容器可能會有所幫助。這有助于在電源多路復用器切換期間，保持電池充電器 IC 的輸入電壓。BQ25638 數據表建議使用 1uF 電容器，對于具有 5us 快速切換時間的 TPS2121 來說，這可能足夠大。相比之下，對于其他電源多路復用器 IC（如 TPS2120），隨著時間的推移開關時間為 100us，此時必須選擇更大的電容器。必須根據特定應用的電流消耗和對電壓驟降的敏感度來選擇特定值。可通過方程式 1 發現該電壓驟降。
