ZHCAFM9 August 2025 BQ25638 , TPS2121
由于大多數 TI 電源多路復用器不支持反向電流,因此不提供允許電池充電器 IC 升高電池電壓并充當電源的 USB OTG 功能。但可以使用兩種電子保險絲來解決此問題。在大多數雙輸入應用中,兩個電源都不采用 USB OTG 端口,因此,為了盡可能提高成本效益,必須將單向電子保險絲用于非 USB OTG 電源,將雙向電子保險絲用于 USB OTG 端口。
在該示例中選擇的器件是 TPS25948 雙向電子保險絲和 LM7310 單向電子保險絲。數據表中的 TPS25948 典型應用示意圖使用其中兩種電子保險絲以及電池充電 IC。

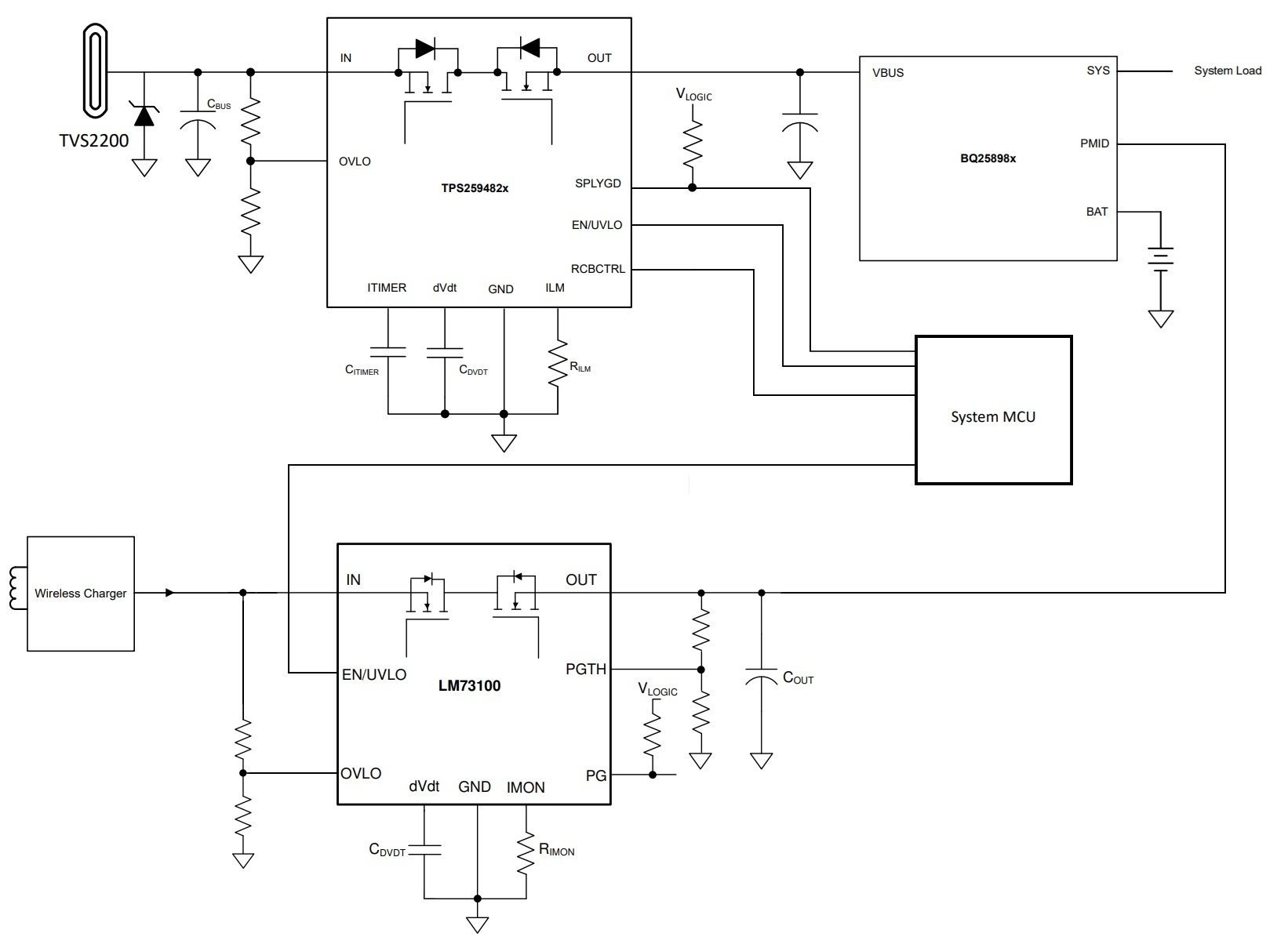

圖 2-11 使用電子保險絲的雙電源應用示意圖其中一個要注意的特性是將第二個電子保險絲輸出連接到電池充電器 IC 的 PMID 引腳。該 PMID 引腳可直接連接到電池充電器 IC 中背對背 FET 之間的節點,通常用于額外的去耦電容器。請注意,對于某些充電器(如 BQ2589x),必須從 PMID 引腳獲取 OTG 輸出,而在其他充電器(如 BQ25638)中,必須從 VBUS 獲取 OTG 輸出。

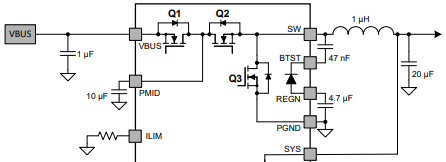

圖 2-12 應用示意圖部分
