3.1 部分診斷電路
診斷電路可分為兩個主要部分。開路負載、GND 短路和 PVDD 短路這幾種情況，均依賴于圖 3-3 所示的電路。需要注意的是，根據 MCU 的邏輯電平，比較器的輸出需通過電阻分壓器進行電平轉換。

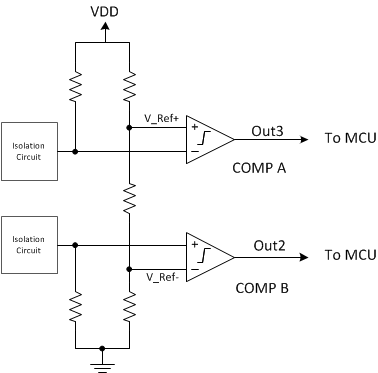

圖 3-3 涵蓋 GND 短路、電池短路和開路負載的部分診斷電路相比之下，負載短路的檢測是通過測量負載兩端的電壓差來實現的。該功能依賴于另一種不同的診斷電路，如圖 3-4 所示。

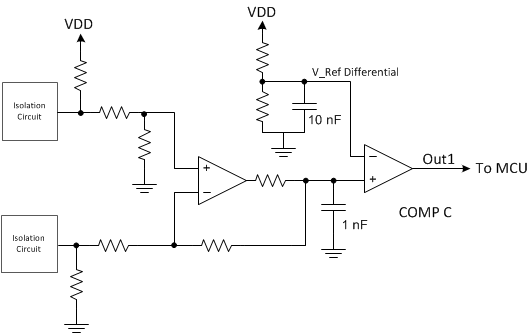

圖 3-4 涵蓋負載短路的部分診斷電路若放大器內置故障檢測功能，則可通過移除外部診斷電路中的冗余部分，實現更簡單的電路設計。例如，TPA3111D1-Q1 具有內部短路檢測功能。因此，用于檢測負載短路狀態的電路可以省去，僅保留用于檢測開路的電路，以及具備檢測 GND 短路和 PVDD 短路狀態診斷功能的電路，同時讓故障引腳充當負載短路的指示器。
