ZHCAFC6 May 2025 TAS5825M

2.1 揚聲器基礎知識和型號

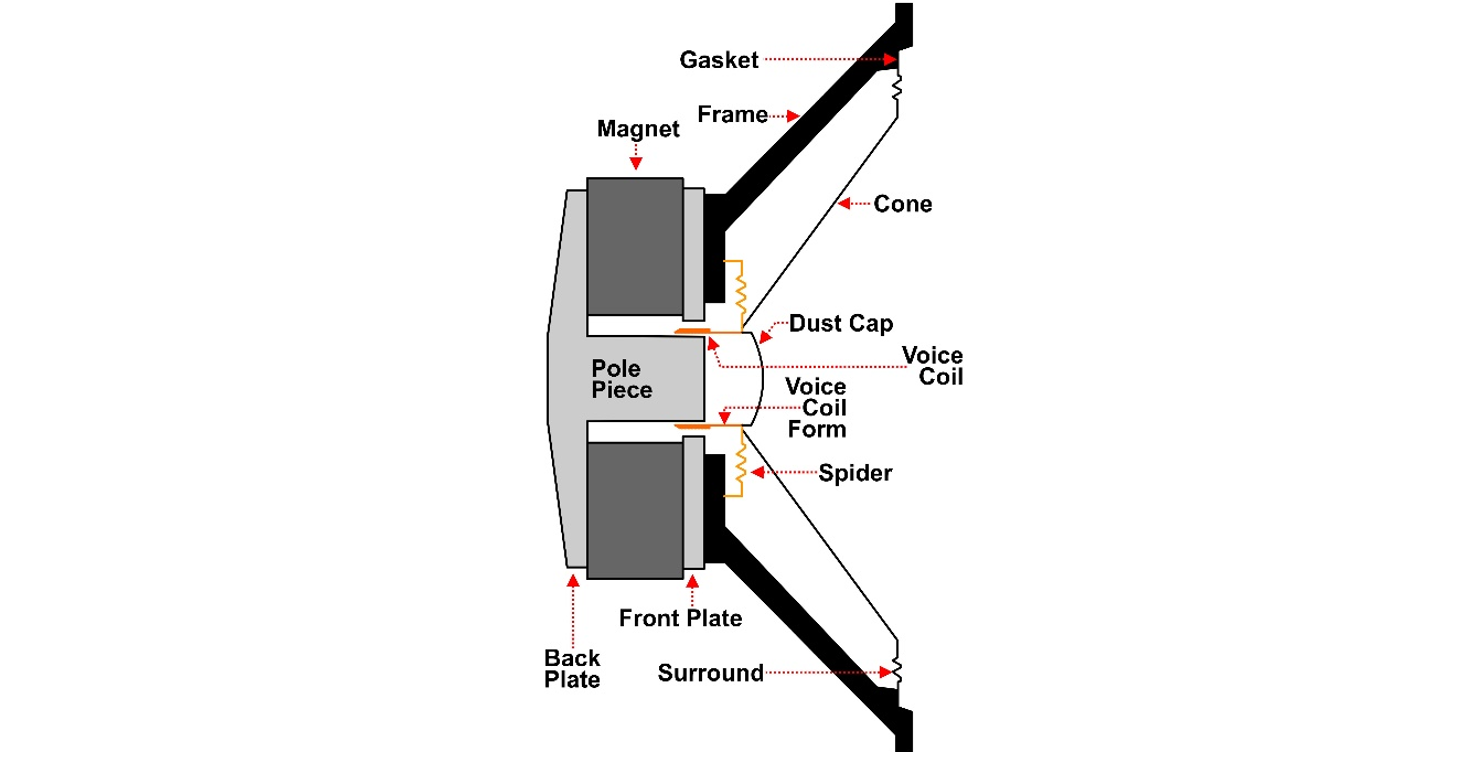

揚聲器的典型結構如圖 2-1 所示。當向音圈施加一定頻率的交流電時，磁體和音圈之間會產生磁力，并驅動連接的錐形膜（包括錐體、防塵蓋、環繞物等所有活動部件）以相同的頻率來回移動，從而產生聲音。

圖 2-1 典型的揚聲器結構

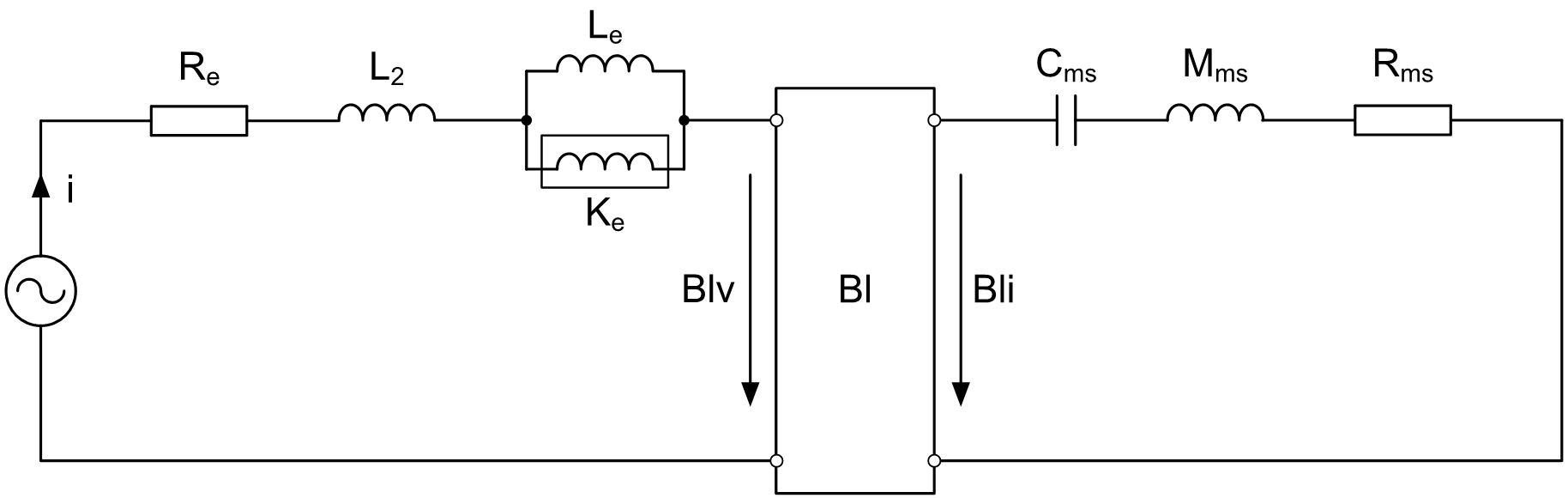

為了更好地理解和分析揚聲器的原理和行為，我們開發了多個數學模型，包括揚聲器的機電模型和熱模型。圖 2-2 顯示了典型揚聲器的線性化機電模型，而表 2-1 列出了主要參數的說明。

圖 2-2 揚聲器的典型機電模型

表 2-1 機電模型的參數

基于上述機電模型，可以推導出典型揚聲器的傳遞函數。為簡單起見，在進一步分析中可以省略具有較小值的寄生參數，例如 L_e、L₂和 K_e。因此，揚聲器的輸入電氣阻抗可推導為：

方程式 1.

Z_{i n} (s) = \frac{u (s)}{i (s)} = R_{e} + \frac{{(B l)}^{2}}{s M_{m s} + R_{m s} + 1 / s C_{m s}}

從輸入電壓到偏移的傳遞函數可推導為：

方程式 2.

H_{e x c} (s) = \frac{X (s)}{u (s)} = \frac{B l}{s R_{e}} \cdot \frac{1}{s M_{m s} + (R_{m s} + {(B l)}^{2} / R_{e}) + 1 / s C_{m s}}

此外，可以推導出典型揚聲器機電模型的等效 Thiele/Small (T/S) 參數，詳情如表 2-2 所示。

表 2-2 機電模型的 T/S 參數

方程式 3.

F_{s} = \frac{1}{2 π \sqrt{M_{m s} C_{m s}}} = \frac{ω_{s}}{2 π}

方程式 4.

Q_{e s} = \frac{R_{e}}{{(B l)}^{2}} \sqrt{\frac{M_{m s}}{C_{m s}}}

方程式 5.

Q_{m s} = \frac{1}{R_{m s}} \sqrt{\frac{M_{m s}}{C_{m s}}}

方程式 6.

Q_{t s} = \frac{Q_{e s} Q_{m s}}{Q_{e s} + Q_{m s}}

方程式 7.

V_{a s} = 1000 \cdot ρ c^{2} {S_{d}}^{2} C_{m s}

在上表中，ρ 是空氣密度（25°C 條件下為 1.184kg/m³），c 是聲速（25°C 條件下為 346.1m/s）。在這種情況下，機電模型的傳遞函數可轉換為以下公式。

輸入電氣阻抗：

方程式 8.

Z_{i n} (s) = R_{e} + \frac{{(B l)}^{2}}{M_{m s}} \times \frac{s}{s^{2} + s ω_{s} / Q_{m s} + {ω_{s}}^{2}}

偏移傳遞函數：

方程式 9.

H_{e x c} (s) = \frac{B l}{M_{m s} R_{e}} \times \frac{1}{s^{2} + s ω_{s} / Q_{t s} + {ω_{s}}^{2}}

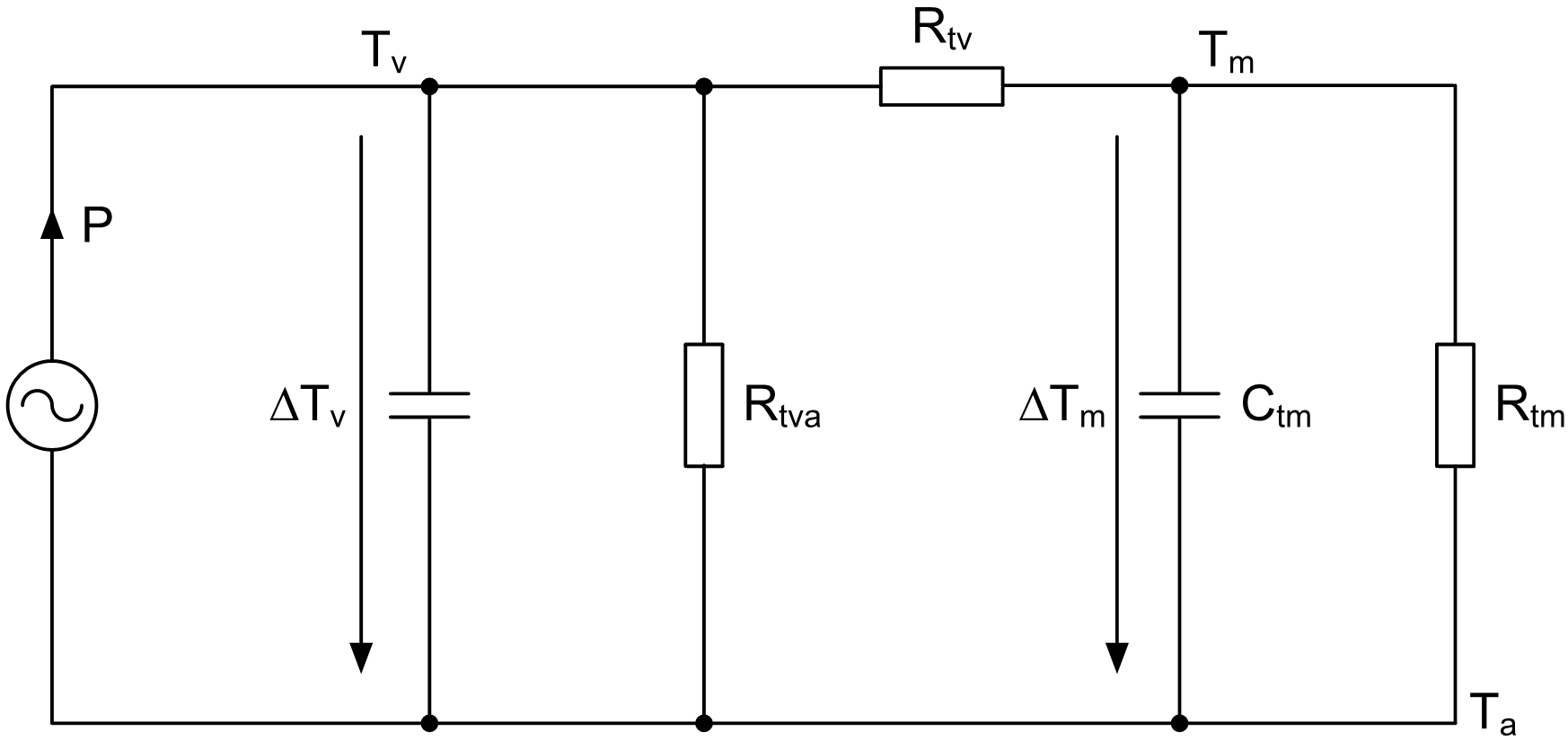

同樣，揚聲器的熱行為也可以用線性化數學模型（即熱模型）來描述，詳情如圖 2-3 所示。表 2-3 列出了典型揚聲器熱模型的相應參數。

圖 2-3 揚聲器的典型熱模型

表 2-3 熱模型的參數

為了更好地理解，熱模型中耗散功率與溫差之間的關系類似于電路中電流與電壓之間的關系。因此，對于熱阻：

方程式 10.

Δ T (s) = R_{t h e r m a l} \times P_{d i s s i p a t e d} (s)

對于熱電容：

方程式 11.

Δ T (s) = \frac{1}{s C_{t h e r m a l}} \times P_{d i s s i p a t e d} (s)

因此，從耗散功率到音圈溫度的傳遞函數應為：

方程式 12.

H_{c o i l} (s) = \frac{Δ T_{v} (s)}{P (s)} = (R_{t v} + \frac{1}{s C_{t m}} ∥ R_{t m}) ∥ (\frac{1}{s C_{t v}}) ∥ R_{t v a}

同樣，從耗散功率到磁體溫度的傳遞函數為：

方程式 13.

H_{m a g} (s) = \frac{Δ T_{m} (s)}{P (s)} = H_{c o i l} (s) \times (\frac{1}{s C_{t m}} ∥ R_{t m}) \times {(R_{t v} + (\frac{1}{s C_{t m}}) ∥ R_{t m})}^{- 1}
