ZHCAFC6 May 2025 TAS5825M
5.2.2 熱保護驗證
在具有揚聲器 I/V 檢測功能的音頻系統中，可以實時測量揚聲器電阻 Re，同時還可以計算環境溫度。TAS5825M 不支持 I/V 檢測功能，因此無法使用實時 IV 數據自動捕獲揚聲器 Re。但 TAS5825M 智能放大器算法可以使用音頻數據和揚聲器型號來預測揚聲器音圈的溫度，并保留一定裕度以實現熱保護。
表 5-1 和 圖 5-18 顯示了采用單頻音頻信號的 TAS5825M 熱保護功能的保護驗證。通過不同的功率限制設置（溫升裕度），該算法可以自動限制 TAS5825M 的輸出功率，以避免對揚聲器音圈造成熱損壞。在實際應用中，TAS5825M 使用 25°C 條件下的揚聲器 Re 來計算進入揚聲器音圈的輸出有功功率，不考慮 Re 隨音圈溫度上升而增加，因此實際輸出功率可能低于保護算法的預期，這可能會導致溫度升高時保護行為更加激進。因此，如 表 5-1 所示，音圈的實際溫升低于熱限設置，并且間隙會在溫度升高時增加，從而導致更保守的保護機制。
表 5-1 熱保護驗證結果
| 功率限制 (W) | 熱限制 (K) | 輸出 RMS (V) | Re (Ω) | 測得的溫度變化 (K) | 誤差 (K) |
|---|---|---|---|---|---|
| 3 | 122.96 | 4.608 | 7.64 | 113.91 | -9.05 |
| 2 | 81.97 | 3.767 | 7.12 | 81.66 | -0.31 |
| 1 | 40.99 | 2.66 | 6.73 | 43.09 | 2.1 |

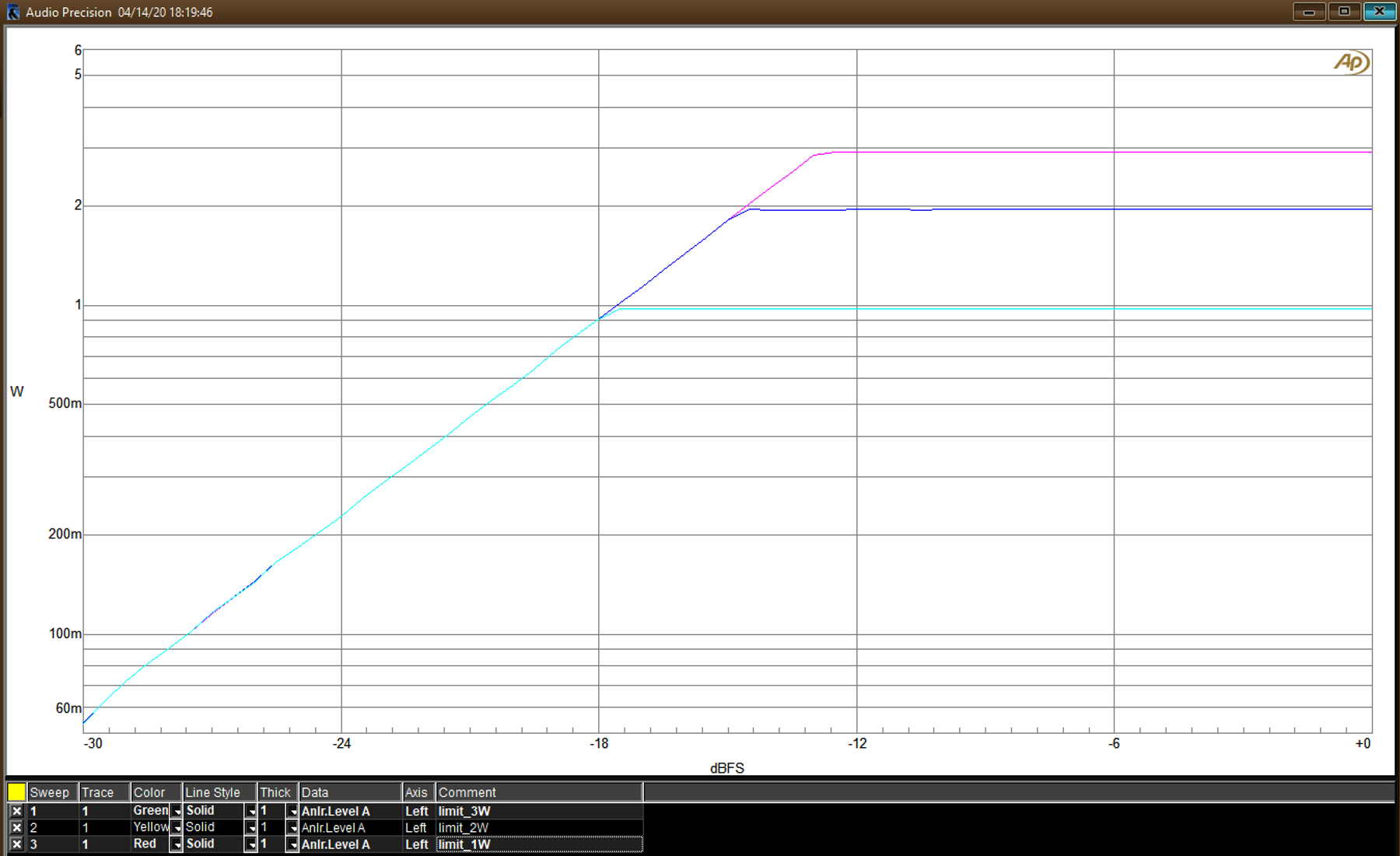

圖 5-18 熱保護驗證結果
