ZHCAFC6 May 2025 TAS5825M

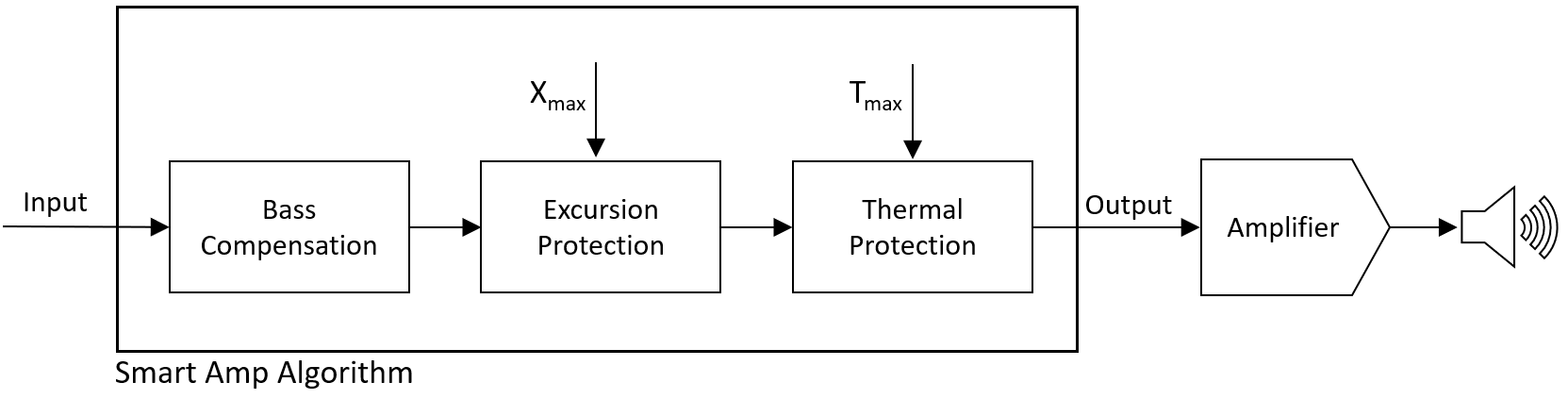

TAS5825M 集成了前饋智能放大器保護算法,用于實現目標揚聲器的偏移和熱保護,其可表述為 圖 2-4。
圖 2-4 智能放大器算法為實現偏移保護,可以應用前瞻結構,以確保在將信號饋送到算法輸出之前完成偏移估算和信號限制。圖 2-5 顯示了偏移保護算法的方框圖。
圖 2-5 智能放大器偏移保護算法如 圖 2-5 所示,首先使用音頻信號和衍生的偏移傳遞函數之間的卷積運算來估算揚聲器膜的偏移:
然后在確定保護是否生效之前,將該偏移與最大偏移限值進行比較。一旦估算的偏移超過限值 Xmax,輸入信號就會衰減,以實現揚聲器保護,否則輸入信號將保持不變。

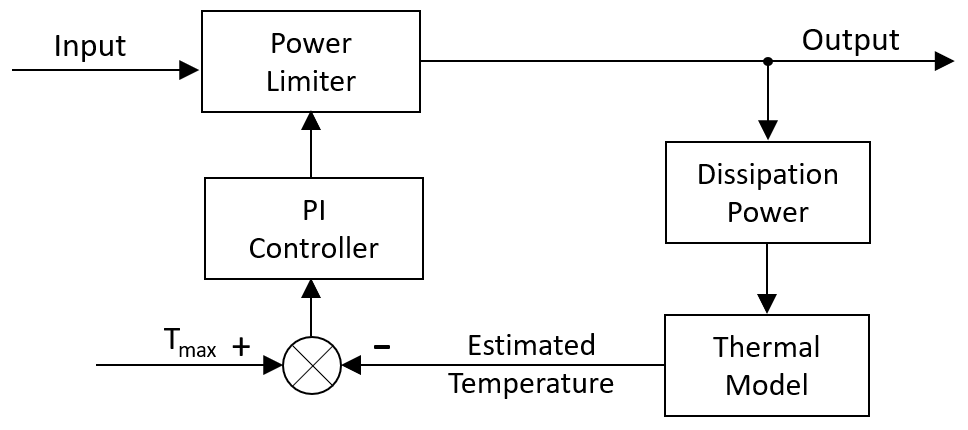

圖 2-6 顯示了智能放大器熱保護算法的方框圖。考慮到熱系統的緩慢響應特性,此處采用了實時處理結構。
圖 2-6 智能放大器熱保護算法首先使用揚聲器的耗散功率和熱模型來估算音圈的溫度,相關公式如下所示:
然后將估算的溫度與音圈的溫度限值進行比較,并生成參考信號發送給 PI 熱控制器。然后將熱控制器的輸出發送到功率限制模塊,以在必要時減弱音頻信號,從而使音圈溫度保持在熱限制范圍內。
