圖 2-2 展示了五種不同前端在高達 10GHz 頻率下的輸入帶寬和輸入驅動電平權衡曲線。每種設計的前端帶寬對于 -3dB 帶寬及在 1.4Ghz 達到 -6dBFS 所需的輸入驅動電平具有指導意義。以 TRF1208 設計為例,僅需 –16dBm 輸入信號即可使 ADC 滿量程值達到 –6dBFS。而 WB 平衡-不平衡轉換器需要約 1dBm 才能達到相同的電平。兩者之間存在需要前一級提供的 17dBm 信號強度差。平衡-不平衡轉換器和寬帶接口網絡會產生損耗,從而增大整個信號鏈的噪聲系數。平衡-不平衡轉換器會產生損耗,LNA 和 FDA 前端設計中包含單端轉差分信號的平衡-不平衡轉換器同樣會產生損耗。

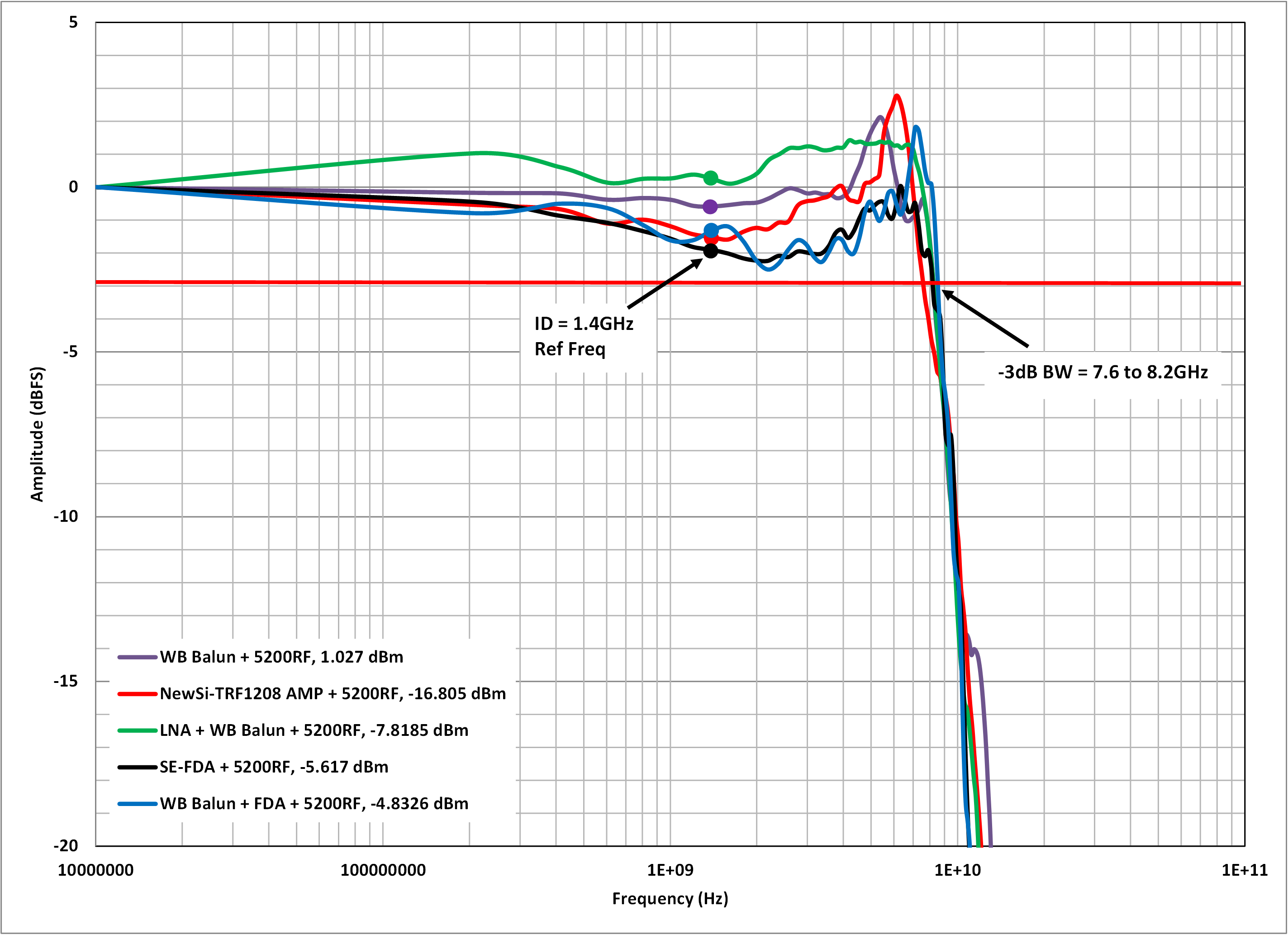

圖 2-2 五種前端設計的頻率響應對比如前所述,平衡-不平衡轉換器具有損耗,因此寬帶平衡-不平衡轉換器接口需要最高的信號驅動強度,這要求平衡-不平衡轉換器初級端有 +1dBm 的信號電平才能使 ADC 輸出達到 –6dBFS。所有其他比較都使用有源放大器器件(均具有固有增益),因此所需的輸入驅動電平非常低:在 –5dBm 至 –16dBm 之間。可以對每個前端網絡工作進行進一步分析,以均衡增益和輸入網絡損耗。但這些信息已為深入評估 AC 性能提供了預判依據。
通過相同帶寬的頻率掃描,我們捕獲和對比了 SNR、SFDR 和 IMD3 這三項交流性能。這三項測試是設計高速轉換器時用于比較權衡的典型標準。
圖 2-3 顯示了各種配置在 SNR 方面的權衡。

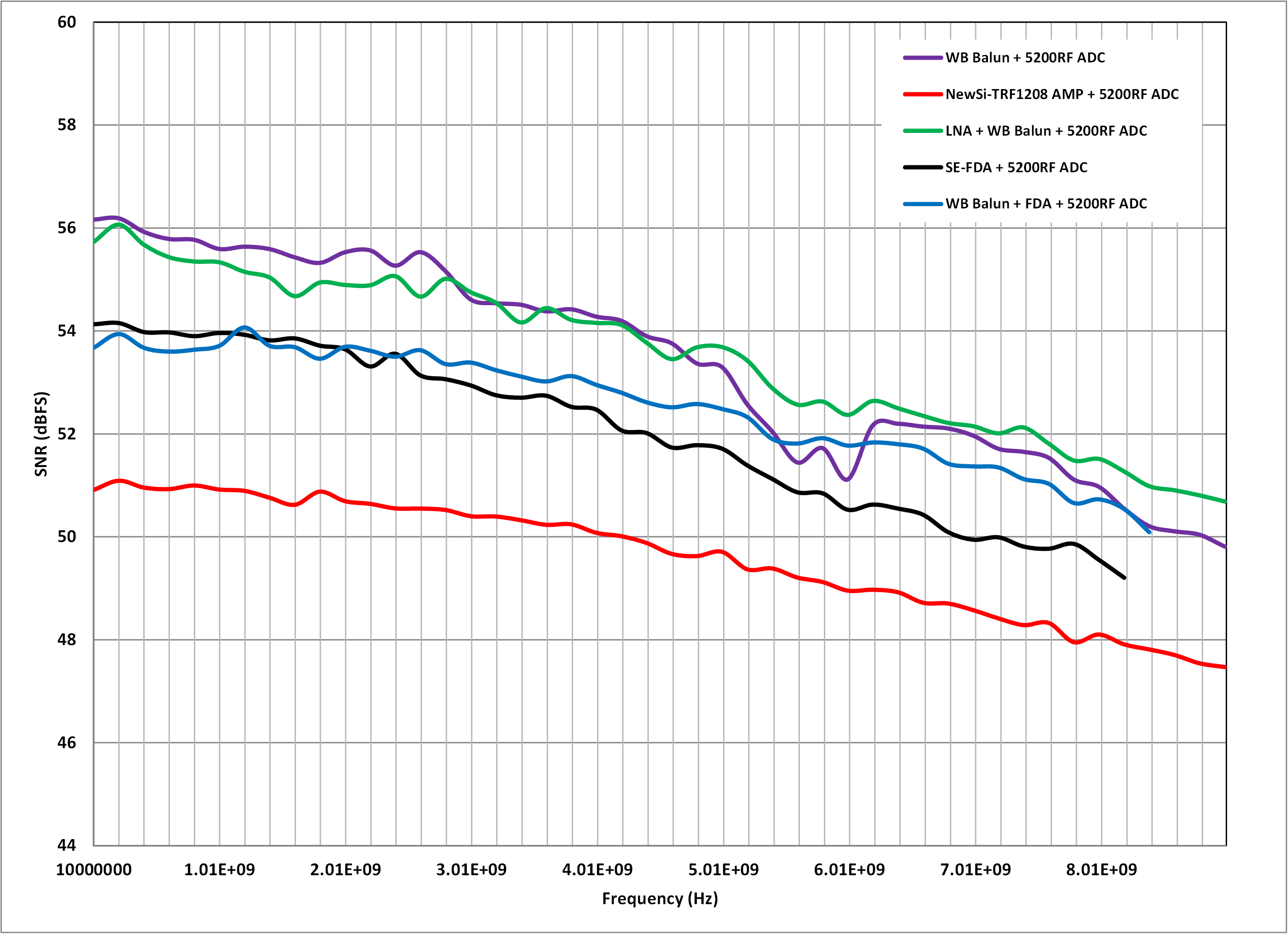

圖 2-3 五種前端設計的 SNR 比較紫色曲線為基線性能,可以看出寬帶平衡-不平衡轉換器接口在轉換器的整個帶寬內提供最佳的 SNR 性能。綠色曲線代表 LNA 方法,位居第二,因?yàn)檫@類有源器件通常具有非常低的噪聲系數,增加的噪聲約為 1dB 至 2dB。FDA 位列第三,因?yàn)?FDA 的寬帶噪聲高于 LNA 但優于 TRF1208。FDA 在單端輸入配置時存在共模噪聲抵消問題,因其原生設計針對全差分輸入信號。使用這類配置會略微影響 SNR。
TRF1208 排在最后;但是,該器件產生更多輸出噪聲,因?yàn)樗脑鲆姹?FDA 高。請記住,較高的有源增益會增加自生噪聲。例如,對于 2GHz 的模擬輸入信號,TRF1208 在 –166.7dBm/Hz 時的增益為 16dB,噪聲系數為 8dB,產生的輸出噪聲為 -150.7dBm/Hz。FDA 在 –163.3dBm/Hz 時的增益為 10dB (S2D),噪聲系數為 11dB,輸出噪聲為 –153.3dBm/Hz。
如圖 2-2 所示,所有設計都被配置為具有盡可能寬的帶寬。在任何有源設計中,通過在放大器的輸出和 ADC 的輸入之間使用抗混疊濾波器來降低帶寬,有助于降低目標頻帶外的寬帶噪聲和轉換器看到的噪聲,從而將 SNR 推回到基準性能,如圖 2-1 所示(WB 平衡-不平衡轉換器和 5200RF 配置)。
圖 2-4 展示 10GHz 頻率掃描下各前端配置的線性 SFDR 動態范圍。SFDR 是一種單頻測量,可以很好地反應任何限制諧波,例如在目標頻率范圍內的二次諧波,三次諧波,四次諧波等。

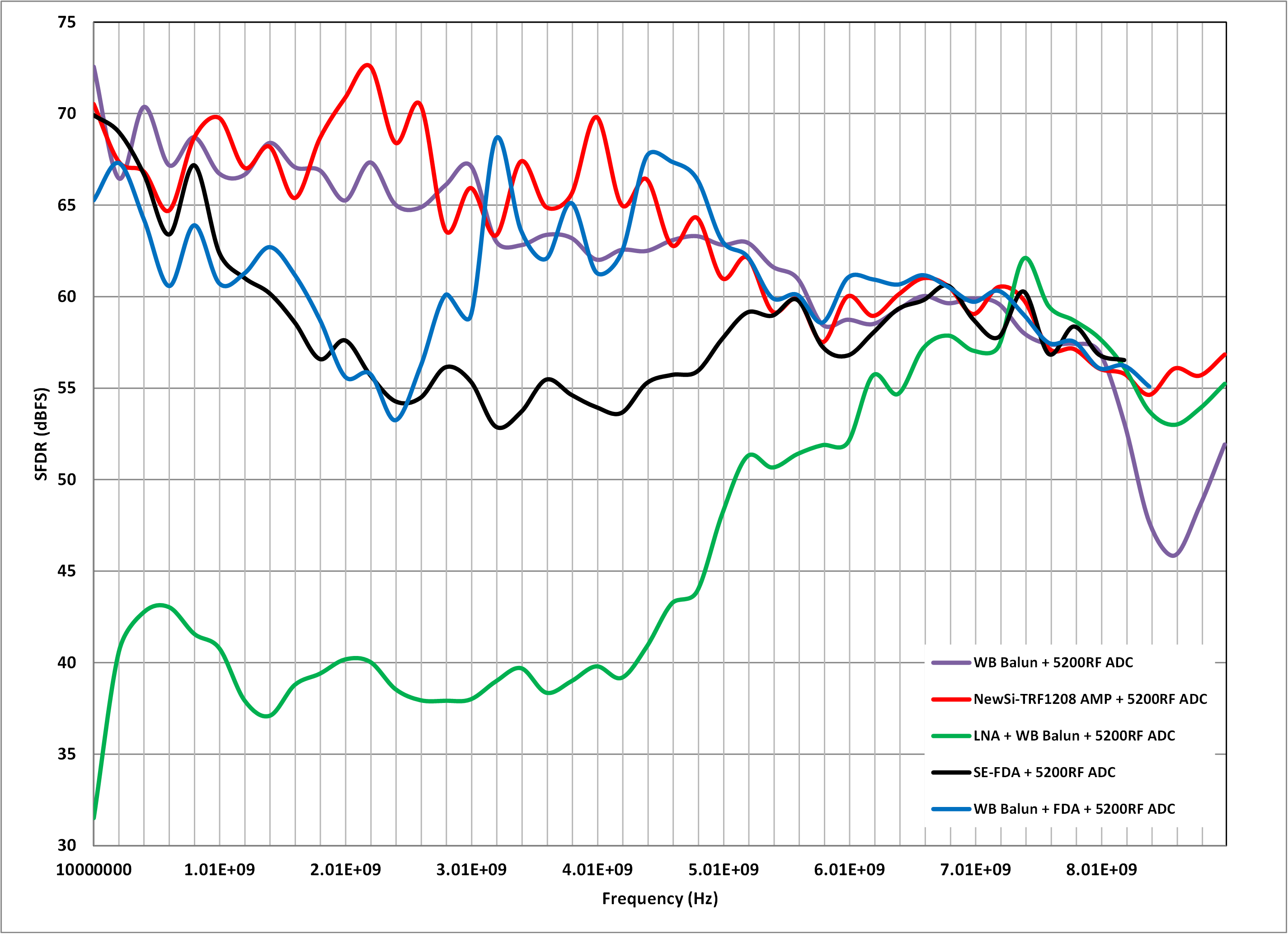

圖 2-4 五種前端設計的 SFDR 比較紫色曲線為基準性能,寬帶平衡-不平衡轉換器接口可在轉換器的整個帶寬內產生最佳 SFDR。表示 LNA 的綠色曲線顯示較差性能,尤其是在最高 5GHz 的較低頻帶,因?yàn)榭紤]到 LNA 的單端性質,偶數階失真 (HD2) 始終占主導地位。HD2 最終會超出 ADC 的帶寬。
使用差分前端方法時,F(xiàn)DA 設計在 0.5-3.5GHz 呈現三階主導失真。使用單端方法時,0.5-5GHz 偶次失真更明顯。
TRF1208 設計全程與無源基線前端性能持平,證明該放大器是寬帶有源前端的一個選擇。
另一個常見的轉換器測試指標是雙頻,這會產生 IMD3 結果或三階互調失真,并更快地模擬現實系統應用信號。簡而言之,雙頻測量同時主動測量注入前端接口的兩個信號。這兩個信號通常會相互偏移 10Mhz,并驅動至相同的電平,即每個信號為 –7dBFS。圖 2-5 顯示了 IMD3+(2 ×F1 + F2 和 2 ×F2 + F1) 結果。為了清楚地說明性能差異,在捕獲時,圖 2-5 不包括 IMD3–(2 ×F1 - F2 和 2 ×F2 - F1)。

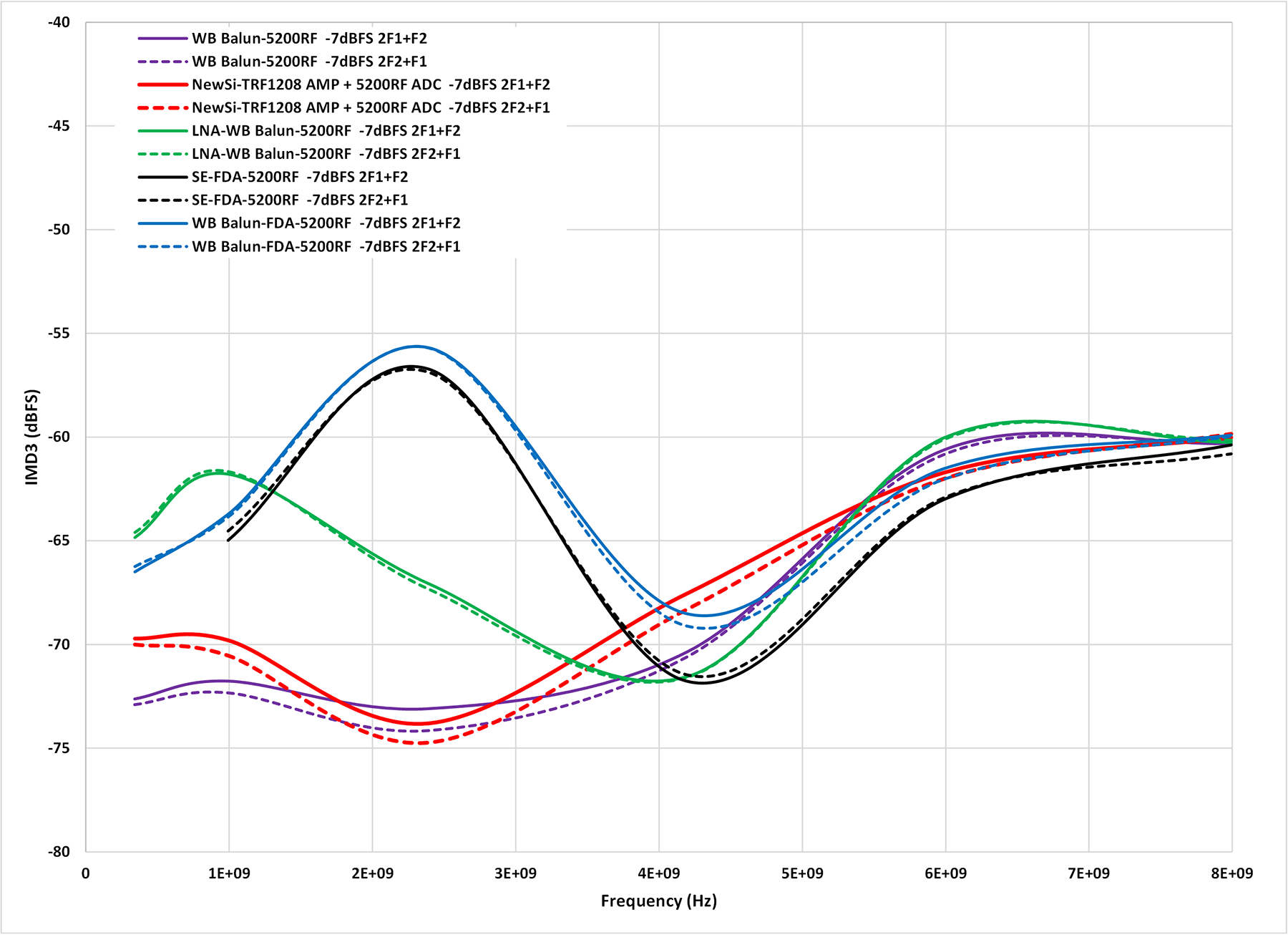

圖 2-5 五種前端設計的 IMD3 比較紫色曲線再次說明了基線性能,寬帶平衡-不平衡轉換器接口可在轉換器的整個帶寬內產生最佳 IMD3 性能。綠色曲線表示 LNA,顯示與寬帶平衡-不平衡轉換器接口相關的性能下降。代表 FDA 接口的藍色和黑色曲線相對于 5Ghz 以下的基線性能也有所下降。在整個頻率掃描中,TRF1208 設計與無源基線前端持平。該放大器具有一個明顯的優勢,即該放大器是滿足寬帶前端要求的一個選擇。
值得注意的是,此前端比較的 FDA 采用雙電源供電(含負壓)并消耗 1.8W 功率以降低噪聲。這是一種降低噪聲,增加放大器余量并增加設計功率的方法。LNA 耗散的功率最少;在單個 5V 電源下僅為 0.275W。TRF1208 依靠單個5V 電源供電,功耗為 0.675W。
