ZHCAF40 March 2025 MCF8315A , MCF8315C , MCF8315D , MCF8316A , MCF8316C-Q1 , MCF8316D
1.1 MCF8315 方框圖和引腳功能簡介

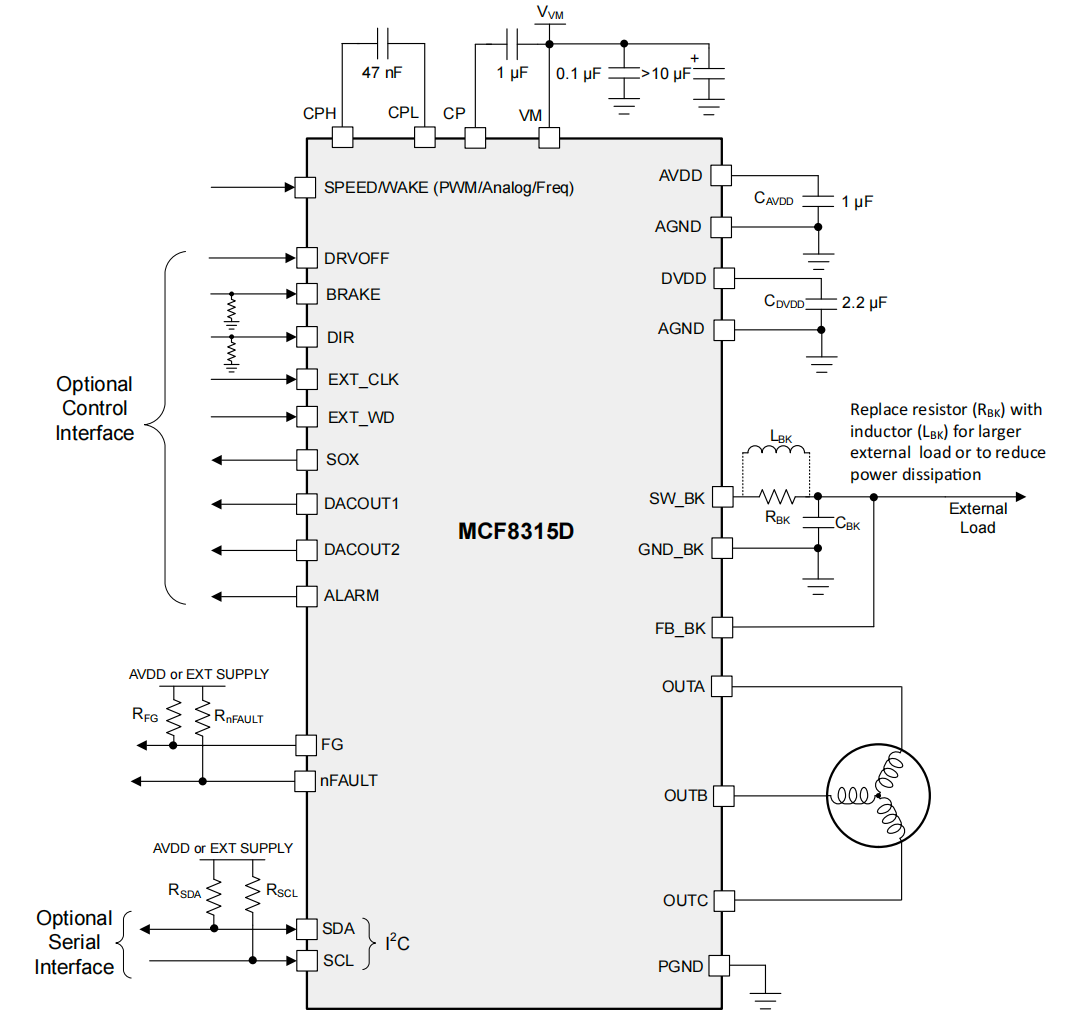

圖 1-1 介紹了 MCF8315 系統方框圖和引腳功能。
圖 1-1 MCF8315 方框圖表 1-1 MCF8315 引腳功能
| 電源部分 | ||
|---|---|---|
| 引腳 | 類型 | 說明 |
| VM | PWR | 5 至 40VIN 電壓輸入 |
| SW_BUCK | PWR | 降壓開關模式，將此引腳連接到電感器或電阻器。 |
| AVDD | PWR O | 支持 3.3V 3.3V LDO 輸出，外部 1uF 電容器接地 該穩壓器可以向外部提供 20mA 電流 （在整個電壓和溫度范圍內需要最小 500nF 的有效電容。可以是 1uF 或 2.2uF） |
| DVDD | PWR | 外部 1 μ F 電容器接地（在整個電壓和溫度范圍內需要最小 500nF 的有效電容。可以是 1uF 或 2.2uF） |
| CPH、CPL | PWR | 電荷泵開關節點，在 CPH 和 CPL 引腳之間連接一個 X7R 47nF 陶瓷電容器，建議電容器的額定電壓至少是器件正常工作電壓的兩倍 |
| CP | PWR | 電荷泵輸出，在 CP 和 VM 引腳之間連接一個 X7R、1μF、16V 的陶瓷電容器 |
| FB_BK | PWR I/O | 降壓穩壓器輸出控制的反饋引腳，在連接電感器/電阻器之后的降壓穩壓器輸出。Aan 也由外部 LDO 電壓提供/連接到 AVDD，則 SW_BUCK 的電感器/電阻器可省略。 （降壓提供 4 種不同的輸出電壓選項：3.3/4/5/5.7V） |
| 功能部分 | ||
| SPEED/WAKE | I | 速度命令輸入，支持 PWM/DUTY/VSP 輸入 具有 1MΩ 的內部下拉電阻器。 |
| FG | O | 速度輸出信號，漏極開路輸出 |
| nFAULT | O | 故障指示，在故障條件下，下拉至低電平，PULLUP_ENABLE 設置上拉（PULLUP_ENABLE 啟用內部上拉至 3.3V，啟用此功能時無需外部上拉） |
| DRVOFF | I | DRVOFF 為高電平，六個 MOSFET 輸出處于高阻抗狀態。 如果不使用 DRVOFF 引腳，則直接連接到 AGND（單點接地）。 如果使用 DRVOFF 引腳來實現 MOSFET 輸出高阻抗狀態，請將一個外部 10k 電阻器連接到 AGND，以實現更好的噪聲抑制。 |
| BRAKE | I | 高電平 → 電機制動 低電平 → 電機正常運行 如果不使用 BRAKE 引腳，則直接連接到 AGND（單點接地）。 |
| DIR | I | 低電平時，相位驅動序列為 OUT A → OUT C → OUT B。 高電平時，相位驅動序列為 OUT A → OUT B → OUT C。 如果不使用 DIR 引腳，則直接連接到 AGND，可使用 EEPROM 設置來設置方向 如果 DIR 引腳用于更改電機旋轉方向，請將一個外部 10k 電阻器連接到 AGND，以實現更好的噪聲抑制。 |
| EXT_CLK | I | 外部時鐘基準模式下的外部時鐘基準輸入 速度環路精度：3% 使用內部時鐘，1% 使用外部時鐘參考（可選） |
| EXT_WD | I | 外部看門狗輸入（可選） |
| DACOUT | O | 數模轉換器 (DAC) 輸出 |
| 通信部分 | ||
| SCL/SDA | I/O | I2C 時鐘和數據 |
| 電機輸出部分 | ||
| OUTA/B/C | PWR O | 三相 U/V/W 半橋電機輸出，無需外部電流檢測電阻器 |
