ZHCAF40 March 2025 MCF8315A , MCF8315C , MCF8315D , MCF8316A , MCF8316C-Q1 , MCF8316D
3.6.1 MCF8315 TSSOP 熱測試（使用電感版本）
以下測試在 24V 和 1.25A (30W) 條件下運行 MCF8315 TSSOP，輸出峰值電流約為 2.3A (73Hz)，得出雙層 PCB 測試結果。（PWM 開關頻率：15KHz）
環境溫度為 26°C，溫升約為 68°C。

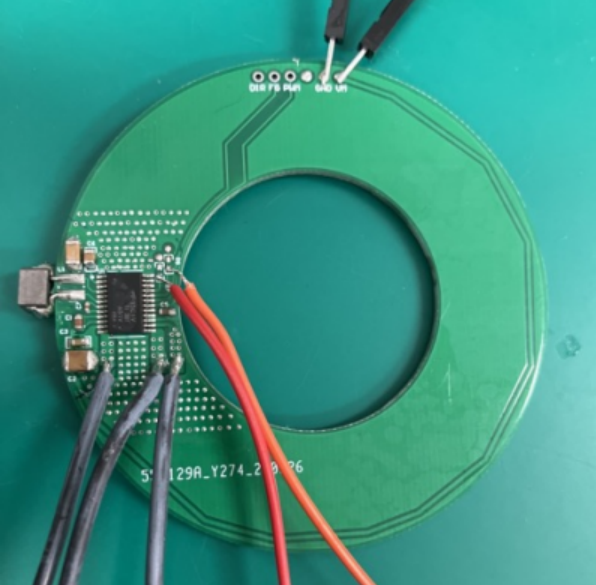

圖 3-9 MCF8315 雙層（使用電感版本 PCB）

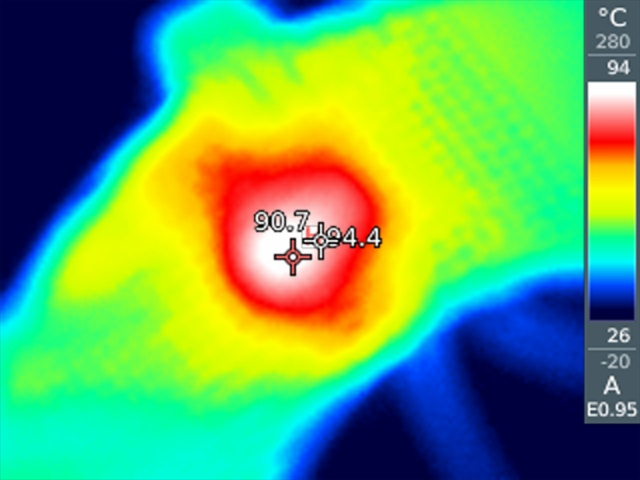

圖 3-10 MCF8315 雙層（使用電感）30W 熱測試結果以下測試在 24V 和 0.89A（約 20W）條件下運行 MCF8315 TSSOP，輸出峰值電流約為 2.1A (68Hz)。單層 PCB 測試結果。（PWM 開關頻率：15KHz）
環境溫度為 27°C，溫升約為 57.5°C。

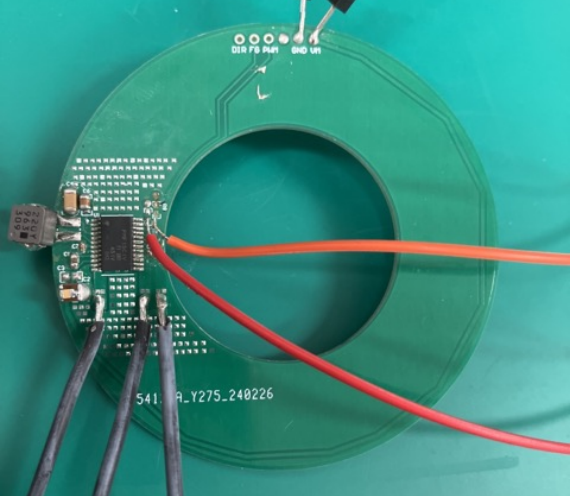

圖 3-11 MCF8315 單層（使用電感版本）PCB

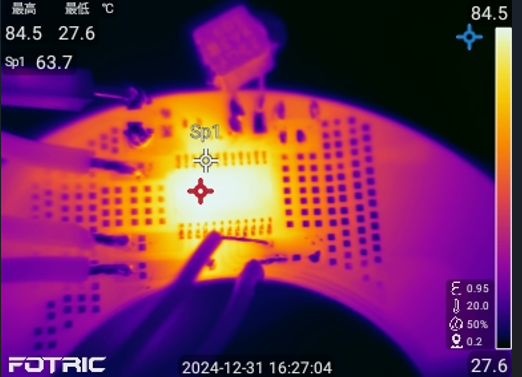

圖 3-12 MCF8315 單層（使用電感）20W 熱測試結果
