ZHCAEX2 January 2025 TPS62840 , TPS62843
4 典型性能
圖 4-1 中所示的參考設計 (VOUT = -1.8V) 用于生成本節所示的典型特性圖，如 圖 4-2 至 圖 4-9 中所示。
圖 4-1 測試電路的原理圖
圖 4-2 效率與輸出電流間的關系，VIN = 3.3V，VOUT = 1.8V
圖 4-4 負載調節（VIN = 3.3V，VOUT = -1.8V）
圖 4-3 320mA 負載下的線路調節

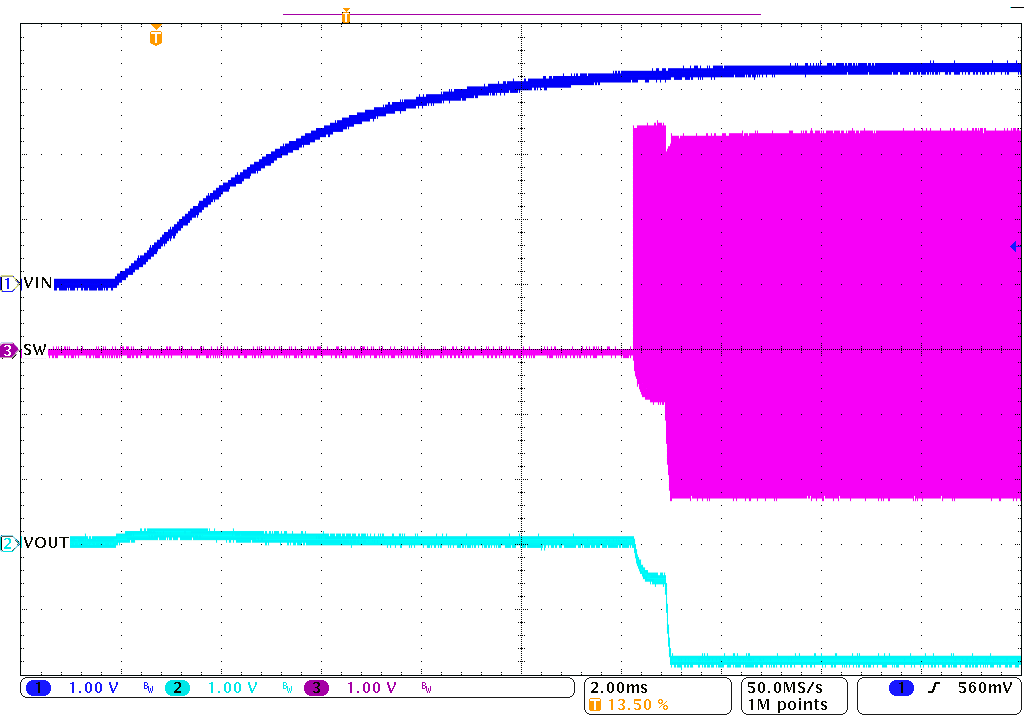

圖 4-5 基于 VIN 的啟動（450mA 負載、VIN = 3.3V、VOUT = -1.8V）

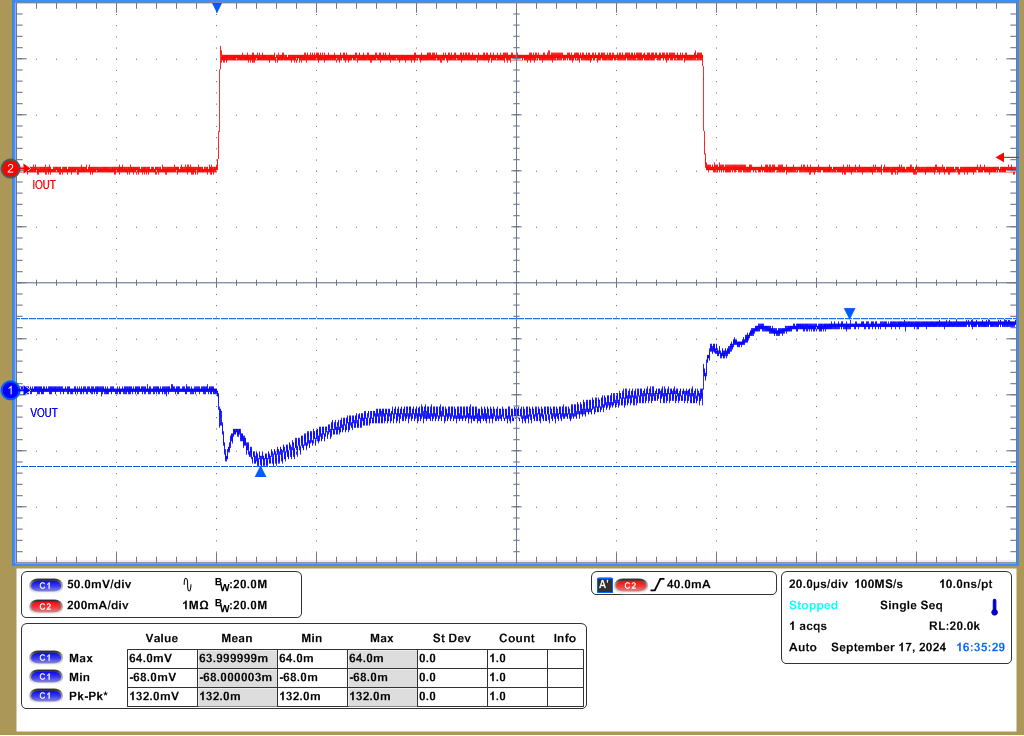

圖 4-7 負載瞬態響應（1A/μs 時為 0mA 至 400mA、VIN = 3.3V、VOUT = -1.8V）

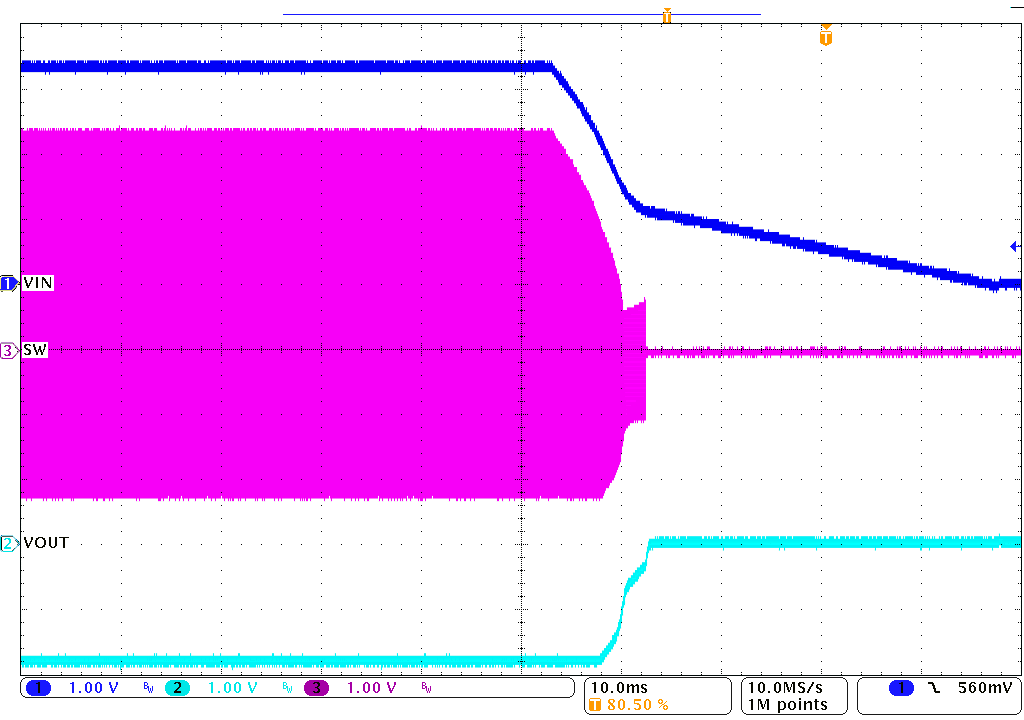

圖 4-6 基于 VIN 的關斷（450mA 負載、VIN = 3.3V、VOUT = -1.8V）

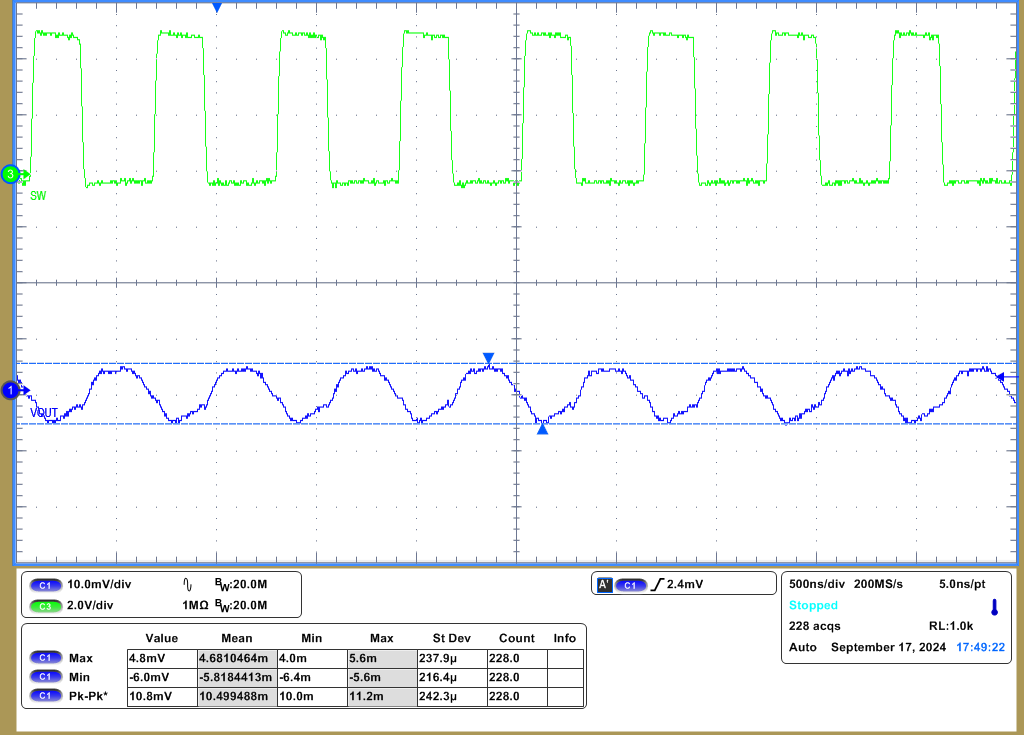

圖 4-8 輸出電壓波紋（VIN = 3.3V、VOUT = -1.8V 且 IOUT = 450mA）
圖 4-9 波德圖（VIN = 3.3V、VOUT = -1.8V 且負載為 450mA）
