由于 V_OUT 在此配置中是 IC 接地，因此 EN 引腳必須以 V_OUT（而非接地）為基準。在降壓配置中，產品數據表中使能引腳的額定閾值電壓為 1.1V（被視為高電平）和 0.4V（被視為低電平）（請參閱 TPS62840 產品數據表，）。但在反相降壓/升壓配置中，V_OUT 電壓是基準電壓；因此，高閾值為 1.1V + V_OUT，低閾值為 0.4V + V_OUT。例如，如果 V_OUT = –1.8V，V_EN 在高于 –0.7V 的電壓下被視為高電平，在低于 -1.4V 的電壓下被視為低電平。MODE 和 STOP 引腳也具有相同的效果。這種行為可能會導致難以啟用或禁用器件，因為在某些應用中，提供 EN 信號的 IC 無法產生負電壓。圖 2-2 所示的電平轉換器通過消除負 EN 信號，減少了與失調 EN 閾值電壓相關的任何問題。

圖 2-2 EN 引腳電平轉換器

最初驅動 EN 的正信號改為連接到 Q1 的柵極 (SYS_EN)。當 Q1 關閉（SYS_EN 接地）時，Q2 在 VGS 上為 0V，并且也保持關閉狀態。在這種狀態下，EN 引腳檢測到 VOUT 低于低電平閾值，并禁用該器件。當 SYS_EN 提供足夠的正電壓來開啟 Q1（MOSFET 數據表中指定的 VGS 最小值）時，Q2 的柵極通過 Q1 被拉低。這會將 Q2 的 VGS 驅動為負，并導通 Q2。因此，VIN 通過 Q2 連接到 EN，且該引腳高于高電平閾值，從而使器件導通。確保 Q2 的 VGD 在使能和禁用狀態下均保持在 MOSFET 的額定值范圍內。不遵守此約束可能會導致 MOSFET 損壞。啟用和禁用序列如圖 2-3 和圖 2-4 所示。SYS_EN 信號激活使能電路，G/D NODE 信號表示 Q1 和 Q2 之間的共享節點。EN 信號是電路的輸出，從 VIN 變為 –VOUT，從而正確啟用和禁用器件。

圖 2-3 啟動時的 EN 引腳電平轉換器

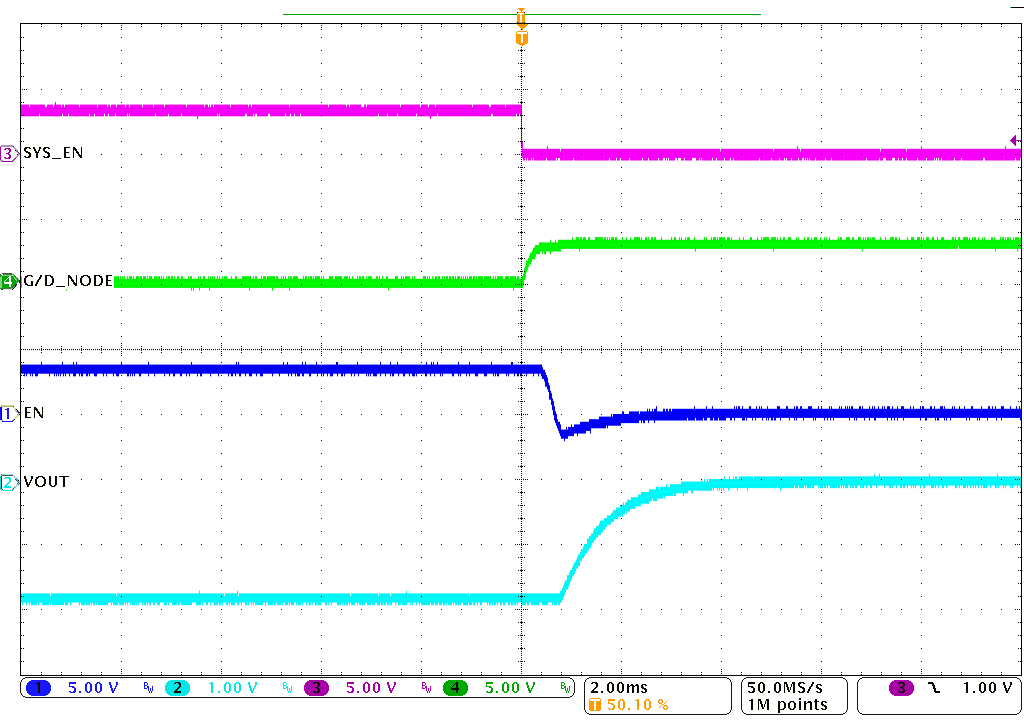

圖 2-4 關斷時的 EN 引腳電平轉換器
