3.2 電機電流與 QG 值的關系
MOSFET 可輸送到電機的電流取決于 MOSFET 的漏極電流 (ID) 額定值。

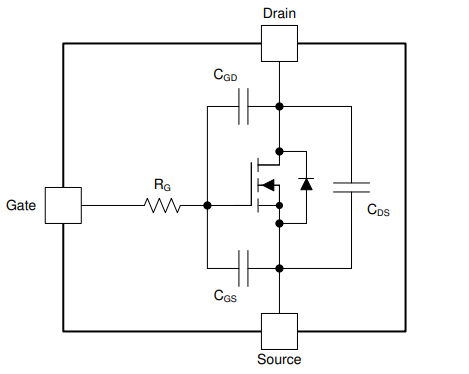

若要開通 N 型 MOSFET，需要在 FET 的柵極和源極上施加差分電壓以增強通道，從而為電流從漏極流向源極創建一條路徑。圖 3-2 展示了 N 型 MOSFET 的原理圖。
圖 3-2 MOSFET 電路模型要創建該通道，需要為 MOSFET 的柵極電荷電容 (Cg) 充電。通常，MOSFET 的額定電流越大，開啟 MOSFET 所需的柵極電荷就越大。
