ZHCAEJ8 October 2024 TAC5412-Q1
2.4 使用 PPC3 生成寄存器系數
建議使用 PPC3 為所有形式的音調生成配置生成寄存器值。本節以 SG1 振幅和頻率配置為例來生成 I2C 腳本。
混音系數和該增益公式可配置 SG1 和 SG2 的振幅。在 GUI 框中按圖 2-2 建議填寫系數值。這適用于所有音調發生器。
無需將器件連接到軟件，即可在 PPC3 中離線訪問生成的 I2C 腳本。
表 2-4 用于生成十六進制寄存器系數的 PPC3 指南
|
指令 |
圖像 |
|---|---|

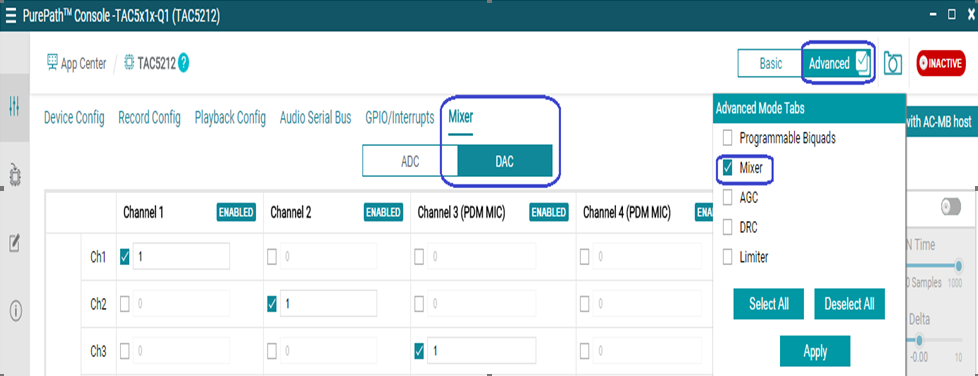

| 找到 PPC3 中的 DAC“Mixer”頁面。 |
 圖 2-4 PPC3 步驟 1 |
|

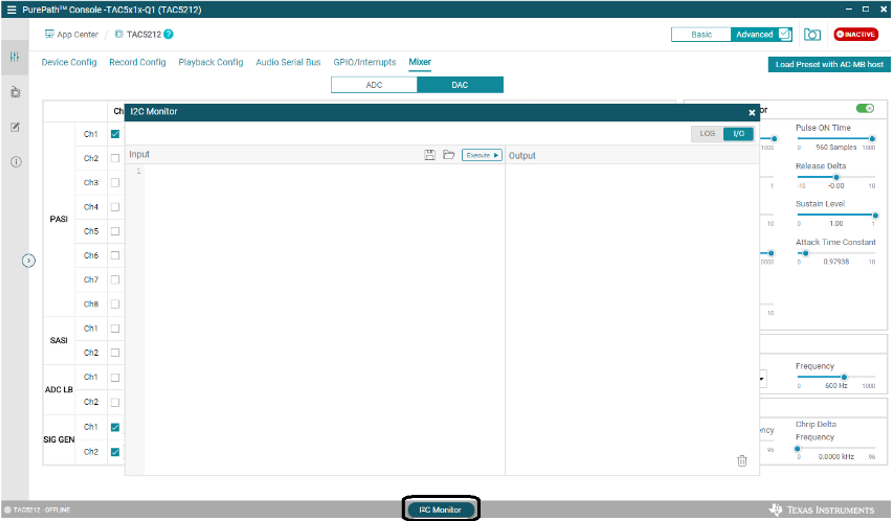

打開”I2C Monitor“窗口。 |
 圖 2-5 PPC3 步驟 2 |
|

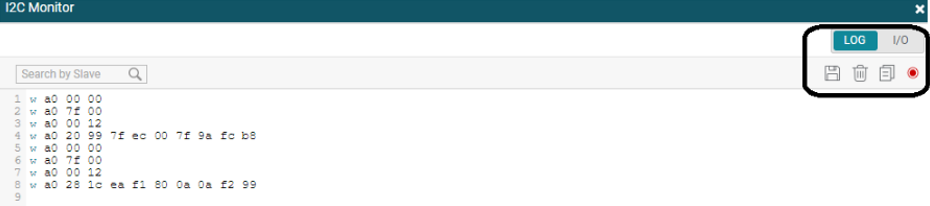

選擇”LOG“頁面。點擊綠色按鈕。該按鈕變為紅色。這意味著 PPC3 已準備好記錄后續 I2C 執行情況。 |
 圖 2-6 PPC3 步驟 3 |
|

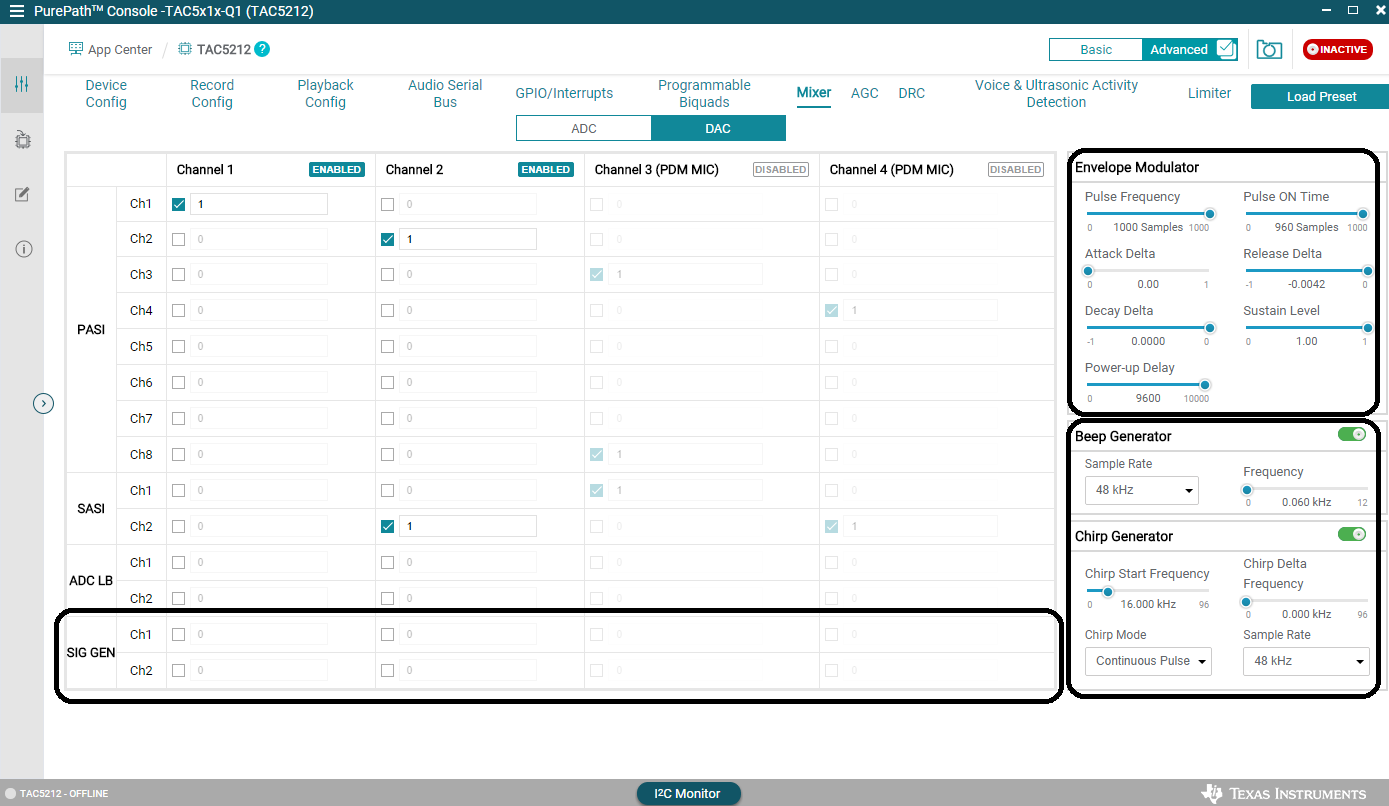

返回到 PPC3 主窗口。使用 GUI 配置振幅和頻率。在”LOG“窗口中觀察十六進制值的變化。 |
 圖 2-7 PPC3 步驟 4 |
