ZHCAEJ8 October 2024 TAC5412-Q1
4.3 信號發生器 2 頻率
寄存器 B0_P23_R124 (0x7C) 至 B0_P23_R127 (0x7F) 配置 SG2 線性調頻脈沖啟動頻率。寄存器 B0_P24_R08 (0x08) 至 B0_P24_R11 (0x0B) 配置 SG2 線性調頻脈沖增量頻率。請參閱表 4-2。
盡管 SG1 和 SG2 的振幅和通道選擇方法相同，但兩者的頻率配置都不同。線性調頻脈沖啟動頻率和線性調頻脈沖增量頻率構成 SG2 頻率參數。這些參數都是 32 位 I2C 命令，彼此無關。
線性調頻脈沖啟動頻率是在每個工作采樣率下，采樣信號在一秒的首次采樣中的頻率。這可以被視為開始頻率。
線性調頻脈沖增量頻率是指在定義的時間段內，每個樣本直到最后一個樣本為止的頻率上升。在每次采樣中，下一次的頻率上升會與前一次采樣中的最后一個頻率相加。此參數會強制頻率掃描通過啟動頻率。也可以將其配置為不創建任何掃描。
設置這些參數后，這將應用于 SG2 的任何輸出通道。使用這些公式生成 32 位 I2C 腳本以配置 SG2 頻率。
方程式 17.
方程式 18.
方程式 19.
其中，k 是線性調頻脈沖啟動頻率常數或線性調頻脈沖增量頻率常數。此公式適用于為兩個頻率參數生成十六進制系數。

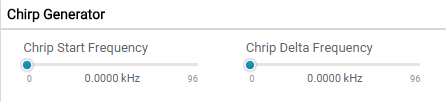

在 PPC3 中，使用線性調頻脈沖發生器頻率滾動選項來設置 SG2 頻率。圖 4-2 是 SG2 GUI 的圖像。
圖 4-2 SG2 頻率配置 GUI表 4-2 SG2 線性調頻脈沖啟動頻率的可編程寄存器映射
頁 | 寄存器 | 說明 | 復位值 |
|---|---|---|---|
0x17 | 0x7C | ASIOUT_BYT1[7:0] | 0x00 |
| 0x17 | 0x7D | ASIOUT_BYT2[7:0] | 0x00 |
| 0x17 | 0x7E | ASIOUT_BYT3[7:0] | 0x00 |
| 0x17 | 0x7F | ASIOUT_BYT4[7:0] | 0x00 |
表 4-3 SG2 線性調頻脈沖增量頻率的可編程寄存器映射
頁 | 寄存器 | 說明 | 復位值 |
|---|---|---|---|
0x18 | 0x08 | ASIOUT__BYT1[7:0] | 0x00 |
| 0x18 | 0x09 | ASIOUT_BYT2[7:0] | 0x00 |
| 0x18 | 0x0A | ASIOUT_BYT3[7:0] | 0x00 |
| 0x18 | 0x0B | ASIOUT_BYT4[7:0] | 0x00 |
