3.1.1 電纜長度影響 - 基準測試結果
下面顯示了將 TXB0304 連接到二十幾英寸和 4 英寸長的電纜時捕獲的基準測試波形。請注意，兩種設置應用了相同的輸入條件。

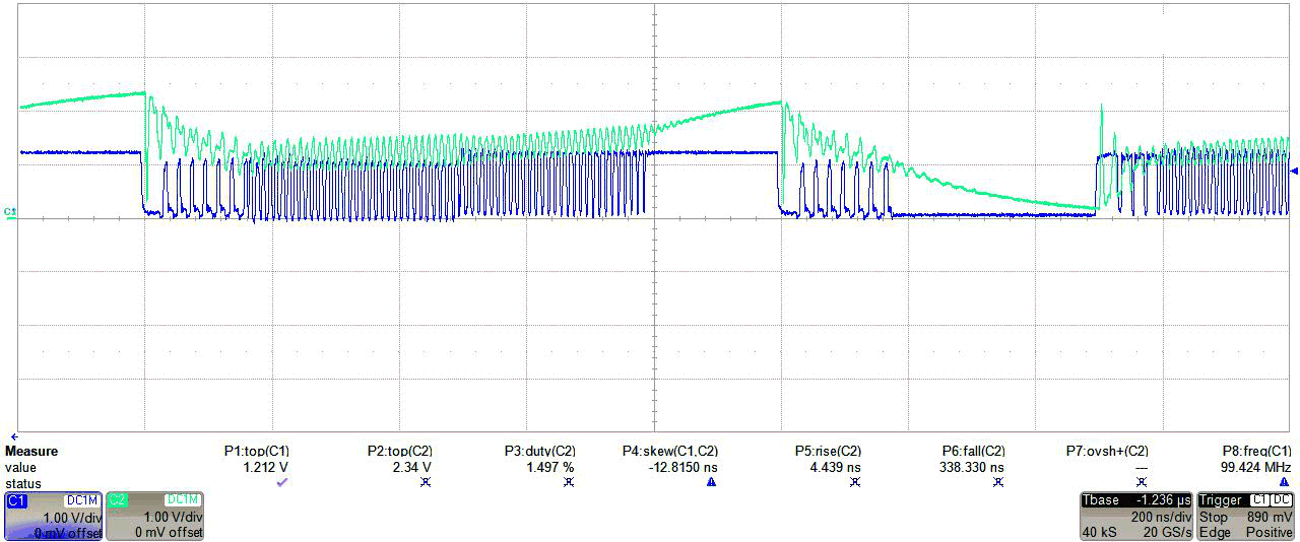

圖 3-3 TXB0304，1.2V 輸入（深藍色）至 2.5V 輸出（藍綠色），使用二十幾英寸電纜

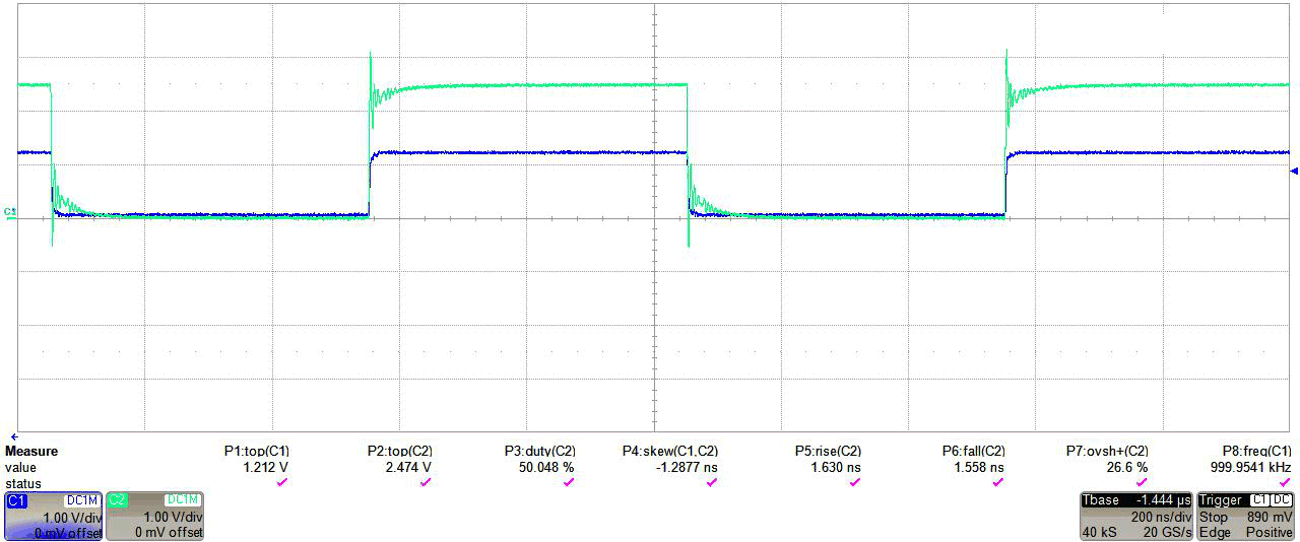

圖 3-4 TXB0304，1.2V 輸入（深藍色）至 2.5V 輸出（藍綠色），使用 4 英寸電纜從上面的二十幾英寸電纜中捕獲的波形來看，由于輸入側和輸出側意外重新觸發單次觸發，輸入（深藍色）發生振蕩。回想一下，TXB 架構類似于緩沖環路，I/O 始終被轉接驅動至已知的類似狀態。但是，當與長電纜配合使用時，由于二十幾英寸電纜引起的時序延遲，I/O 會導致不同的邏輯狀態。結果與觀察到的振蕩類似。
當圖 3-4 中的設置換成較短的電纜（4 英寸）時，輸出信號現在更容易解釋，沒有振蕩。
