4 案例研究
以需要 1.2V 至 1.8V 轉換并以 32Mbps 速率運行的用例為例。如果使用 20+ 電纜探測器件的輸出，則可以看到類似于圖 4-1 的行為。

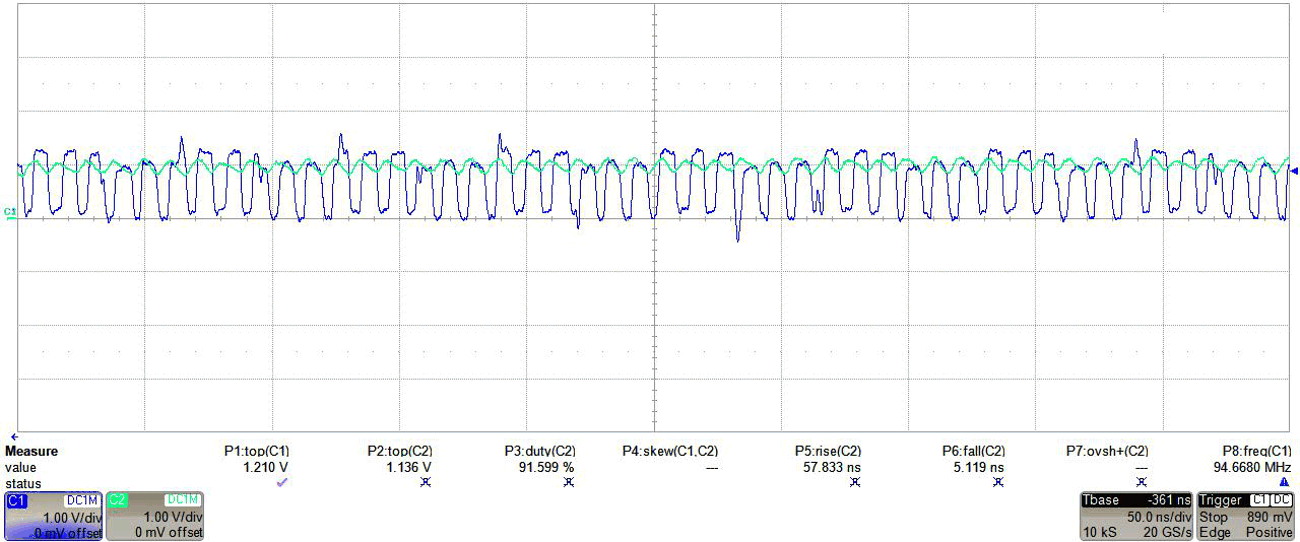

圖 4-1 TXB0304，1.2V 至 1.8V 轉換，使用二十幾英寸輸出布線如圖 4-1 所示，由于輸入（深藍色）切換過快，輸出（藍綠色）無法切換狀態。結果是，由于二十幾英寸的電纜帶來的外部延遲，輸出將不正確/延遲狀態重新轉接驅動至器件時，會不必要地在輸入側重新觸發單次觸發。如果使用較短的電纜（如 4 英寸），則輸出信號會得到顯著改善，如圖 4-2 所示。

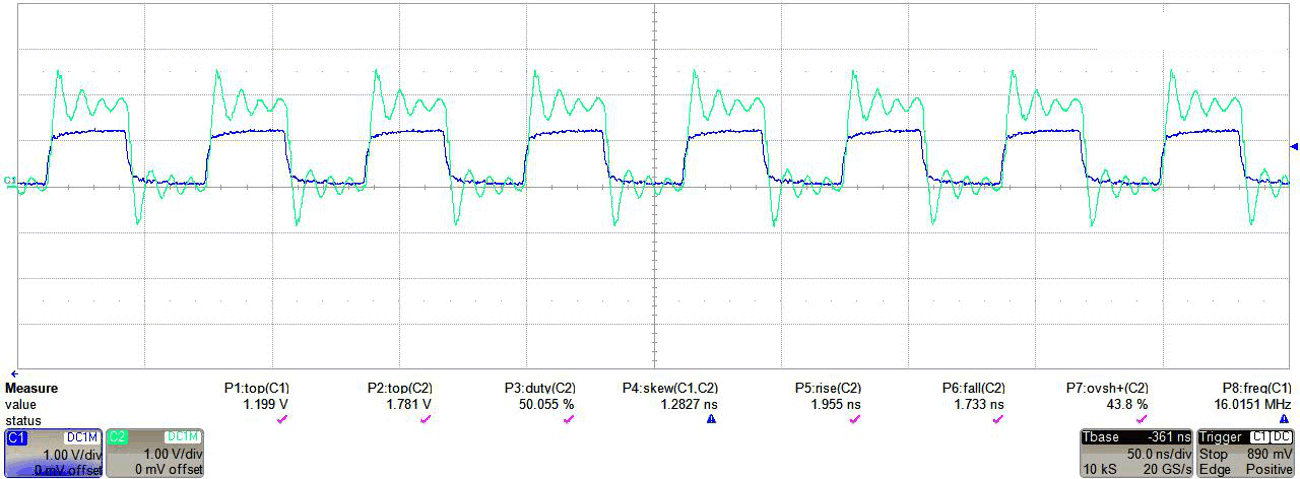

圖 4-2 TXB0304，1.2V 至 1.8V 轉換，使用 9 英寸輸出布線現在可以看到輸出，但過沖百分比很高 (44%)，如果無法接受該電壓，則可能會損壞下游器件。請注意信號路徑上存在嚴重的振蕩，這是 TXB0304 面向外部負載的輸出驅動器阻抗不匹配導致的。同樣，通過縮短電纜長度并在器件輸出端采用串聯電阻器，可以再次改進設置。經過全部調整后的最終結果如圖 4-3 所示。

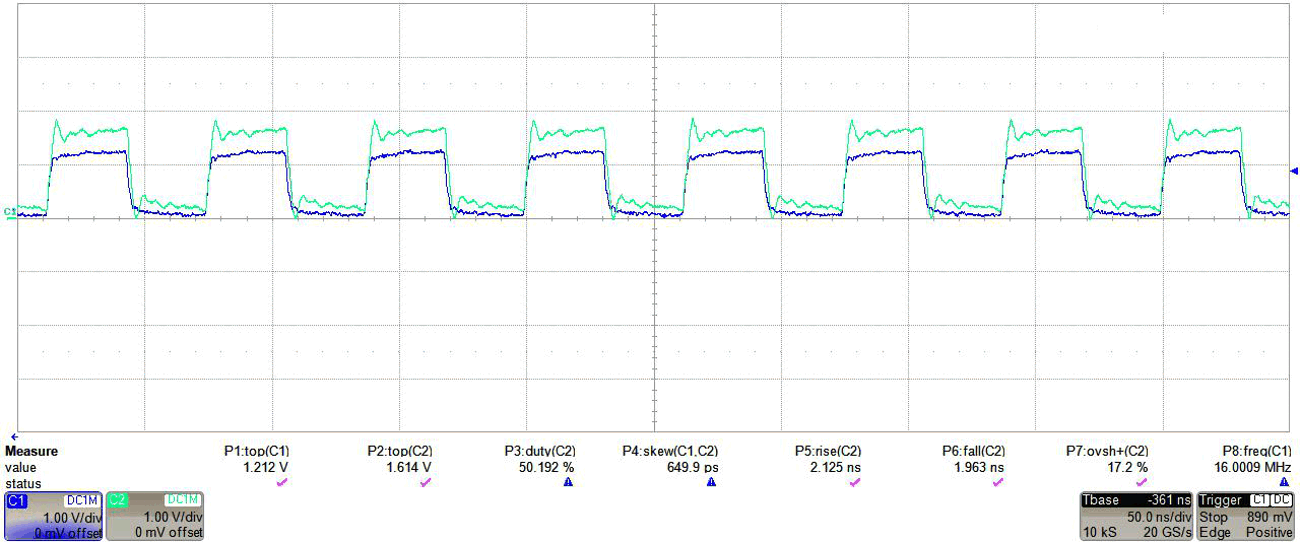

圖 4-3 TXB0304，1.2V 至 1.8V 轉換，使用 4 英寸輸出布線且阻抗與傳輸線路長度匹配
