為了突出串聯阻尼電阻的影響，使用了多個電阻器阻值與 TXB0304 進行阻抗匹配，然后與 TXB0104 和競品器件進行比較。此外，還提供了第二種設置來復制不同的傳輸線路特性。

圖 3-6 阻抗匹配基準測試設置

請注意，沒有任何串聯電阻器可以有效改善輸出條件。系統設計人員可能需要使用認為適合且符合系統要求的不同值進行測試。以下示例波形顯示了 TXB0304 與傳輸線路匹配不當的行為。很明顯，33Ω 和 56Ω 兩種情況都顯示出整個信號的反射，沒有任何改善。

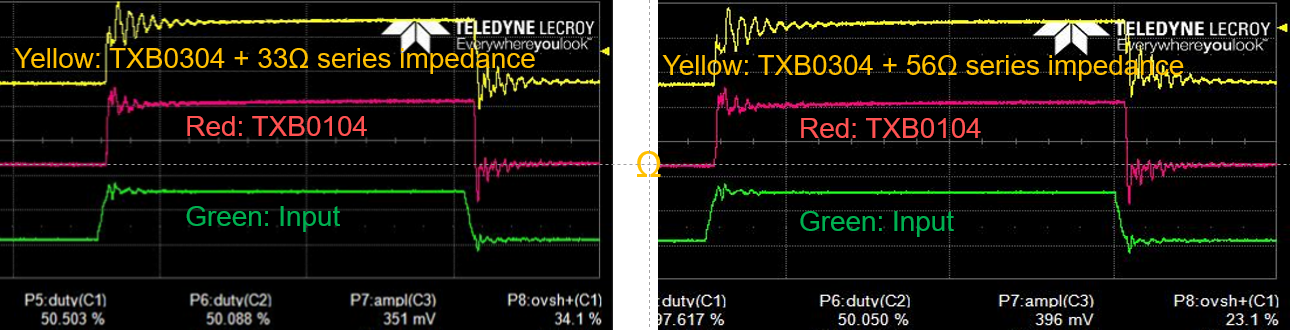

圖 3-7 不匹配的 TXB0304（33Ω 和 56Ω）、TXB0104 (0Ω)、競品 (0Ω) 的輸出

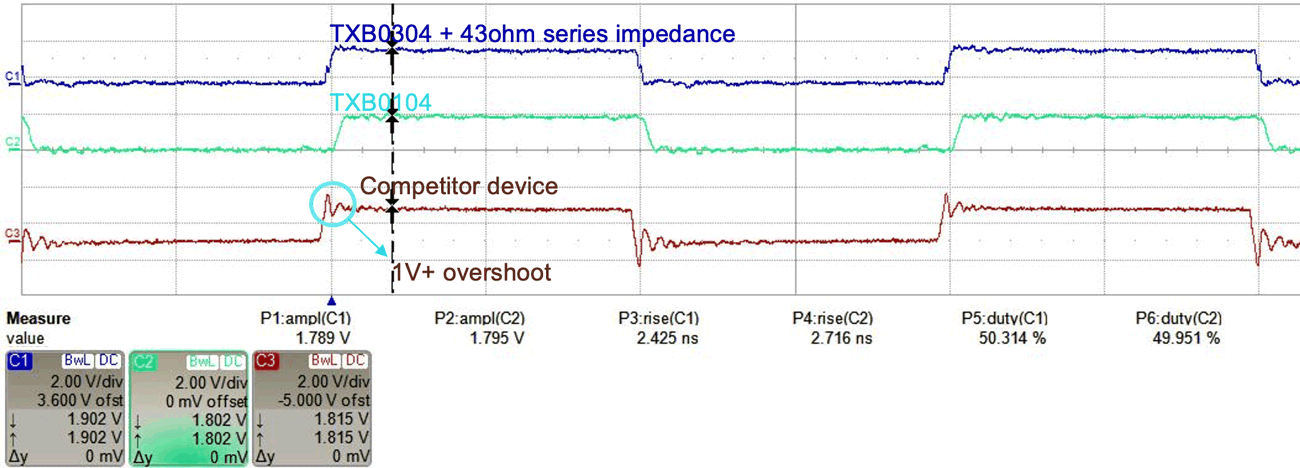

圖 3-8 匹配的 TXB0304 (43Ω)、TXB0104 (0Ω)、競品 (0Ω) 的輸出

• 匹配后，可以觀察到 TXB0304 與其他器件相比的性能設計
  • 輸出特性與 TXB0104 相似。
  • 與競品器件相比具有更少的過沖或下沖。
  • 有關可接受的集總電容和數據速率，請參閱器件數據表。

在第二個設置中，交換了電纜，以模擬 TXB 的不同輸出負載。這次使用 56Ω 串聯電阻器作為更匹配傳輸介質的電阻器。

圖 3-9 不匹配的 TXB0304（紅色）的輸出，具有 0Ω 給定輸入信號（藍色）

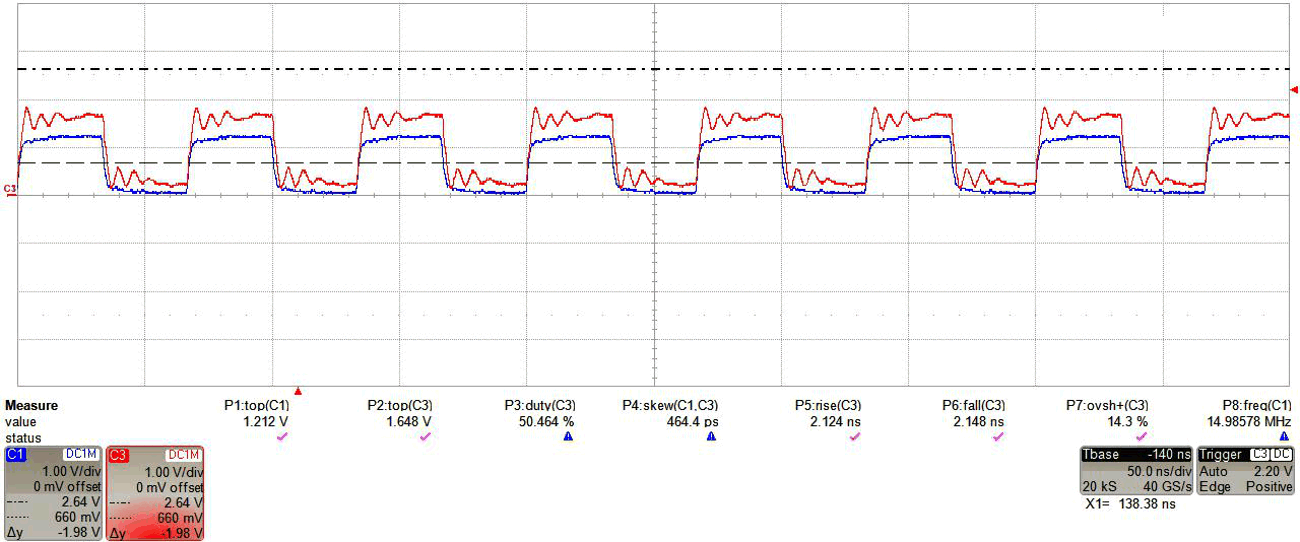

圖 3-10 不匹配的 TXB0304（紅色）的輸出，具有 56Ω 給定輸入信號（藍色）

通過使用圖 3-10 中所示的 56Ω 串聯電阻器，振蕩將被抑制，過沖百分比從 42.8% 降至 14.3%。

請注意，圖 3-8 和圖 3-10 在 TXB0304 的輸出端使用了不同的布線進行基準測試。在每種情況下，所需的串聯阻抗值都不同，以便有效匹配傳輸線路，這表明可能需要反復試驗才能找到最佳匹配。
