3.3 時間熱分析
最后，隨著時間的推移，驅動器會發熱。根據應用要求電機驅動器輸出大電流的時間長度，器件的溫度會發生變化。這會影響器件的不同參數，尤其是 Rds(on) 電阻。該電阻隨溫度升高而增大，從而增加器件的導通功率損耗。這種情況會一直持續到電阻增加和器件溫度飽和為止。一旦器件禁用輸出，溫度便會快速下降。圖 3-1 是溫度隨時間變化的曲線圖。趨勢上的任何偏差都是由多種因素造成的，例如測量誤差或電機參數的變化，這些因素可能會提高或降低系統的效率。
注： 在此實驗中使用 DRV8317 的條件如下：17.414V 電源、20kHz PWM 頻率、2.5A RMS 輸出和 200V/μs 壓擺率。封裝溫度隨時間變化的曲線圖如圖 3-1 所示。

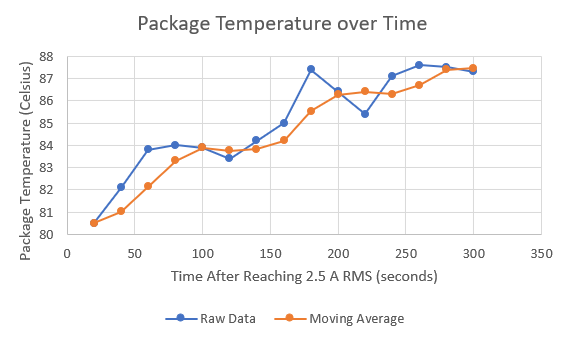

圖 3-1 封裝溫度隨時間的變化

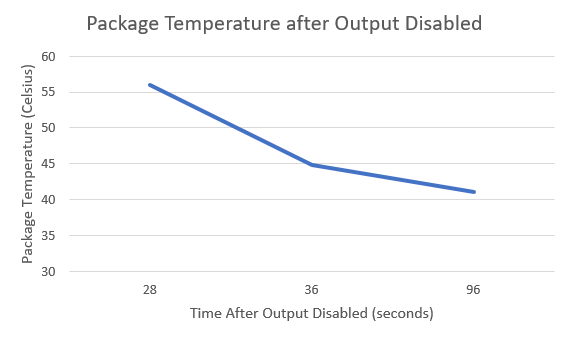

圖 3-2 禁用輸出后的封裝溫度器件迅速降溫，部分原因是通過連接的銅平面進行散熱。由于輸出被禁用，主要的導通功率損耗不再是總功率損耗的主要影響因素，因此溫度迅速降低。
