2 插入損耗和均衡

為了理解均衡，首先討論插入損耗會有所幫助。電磁波的物理性質在高頻下會變得復雜。電磁波在通過有損耗介質時會出現衰減，但衰減量（稱為插入損耗）同時取決于介質的特性和波的頻率。高頻數據信號必須包含重要的高頻分量。例如，在通過銅線或布線時，高頻分量可能比低頻分量發生更多的衰減，從而導致頻譜不平衡，導致時域中的信號形狀失真。

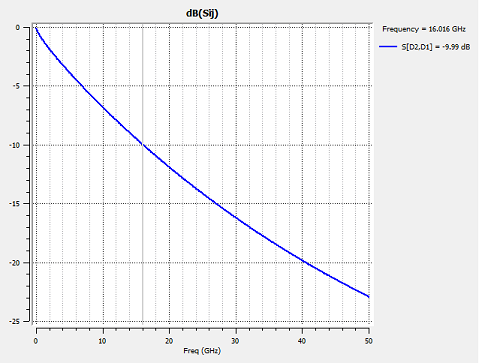

圖 2-1 展示了長度為 5 英寸的 FR4 布線仿真模型的插入損耗示例：損耗從直流時為 0dB 開始，隨著頻率的增加而穩定增大。

圖 2-1 5 英寸 FR4 布線的插入損耗示例

這種失真的主要特征之一是一種稱為符號間干擾 (ISI) 的現象。通常情況下，信號邊沿和急劇、快速轉換由高頻分量形成。當這些信號在一個符號序列中發生性能下降時，符號開始相互滲透，導致信號成形中的顯著失真。如果接收器采樣這些衰減的符號并且如果嚴重程度足以使得接收器根本無法理解輸入，這可能會導致位錯誤 — 眼圖可能會顯示閉上的眼睛、只開了一道沒有意義的縫隙來區分和解釋信號，如圖 2-2 所示。

圖 2-2 ISI 嚴重的信號的眼圖

通常，通過延長長度或增加數據速率來增加信號發送器和接收器之間的損耗會導致信號質量越來越低，直到出現某些無法保持可靠、無差錯運行的限值為止。

由于數據通道中的損耗量是一個重要因素，因此必須能夠方便地在系統級別測量或量化損耗。在信號完整性領域，元件的損耗通常是根據特定奈奎斯特頻率下的特定 dB 插入損耗來測量的，該頻率是符號速率的一半。原因是對于特定速率下的 PRBS 數據，絕大多數（超過 90%）信號能量集中在奈奎斯特頻率或以下，因此，可將奈奎斯特頻率用作必須認真考慮衰減問題的區域的上限。高于奈奎斯特頻率的衰減仍會對信號產生負面影響，但影響的程度較小。

在 PCIe 中，PCIe Gen 5（32GT/s 數據傳輸速率）的奈奎斯特頻率為 32GHz ÷ 2 = 16GHz。對于 Gen 4（16GT/s 數據傳輸速率）為 16GHz ÷ 2 = 8GHz。信號路徑上元件在 16GHz 下的插入損耗數據示例為 -4dB，這意味著 16GHz 純正弦波在通過元件后衰減了 4dB，該信息與 PCIe Gen 5 操作密切相關。對于諸如 PCIe 之類的差分協議，插入損耗可通過雙端口 S 參數 S[D2, D1] 差模到差模增益計算得出。

雖然這種損耗引起的信號衰減對系統設計人員而言可能是一個主要問題，但這種衰減是可以修復的。理論上，頻率響應為所施加損耗的數學倒數的元件能夠恢復原始信號。損耗和元件的級聯響應可以在所有頻率上保持一致，從而保留原始信號的特性。這就是均衡的基本思想：有源器件可以執行頻率選擇性放大以抵消頻率選擇性損耗的影響。

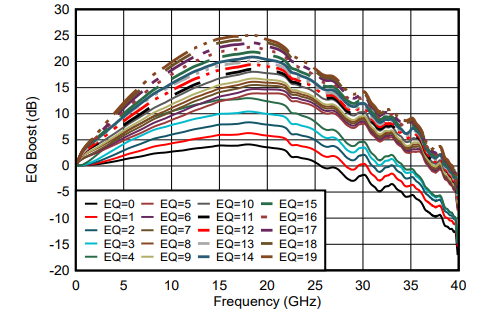

圖 2-3 顯示了 DS320PR810 PCIe Gen 5 轉接驅動器的 EQ 增強：正幅度和正斜率高達并超過 16GHz 意味著此類頻率存在增益或放大，并且較強的 EQ 設置會增加斜率以補償更多損耗。

圖 2-3 DS320PR810 的 EQ 增強曲線

在實踐中，這種恢復不可能完全完美，因?yàn)閷?shí)際系統的介質和實際有源器件的行為都可能不理想。因此，均衡可補償 插入損耗。經過處理的信號與原始預衰減信號可能存在一些不可避免的頻譜和成形差異，但成功補償會產生一個張開的眼圖，表明信號接收器可以無錯誤地解讀信號。

圖 2-4 顯示了通過轉接驅動器后來自 圖 2-2 的相同信號。

圖 2-4 通過轉接驅動器校正 ISI

因此，均衡是一種可恢復信號質量并實現更長 PCIe 鏈路的強大工具。
