4 過均衡和轉接驅動器放置

如果對在傳入信號進入轉接驅動器的 RX 輸入時已發生的衰減進行補償，則轉接驅動器表現最佳。在這種情況下，轉接驅動器只需將衰減的頻率內容增強到正常水平。如果轉接驅動器后面沒有太多損耗，則最終接收器可以收到質量良好的信號。

有時，可能會在輸入信號衰減極小的情況下放置轉接驅動器，而是轉接驅動器后有相對較大的損耗仍需要進行補償。在這種情況下，轉接驅動器可以通過過均衡信號來嘗試搶先補償轉接驅動器后的損耗（這意味著高頻成分被增強到正常水平以上），以期在信號到達最終接收器時，轉接驅動器后的通道損耗可以自然地滾降超出的部分。

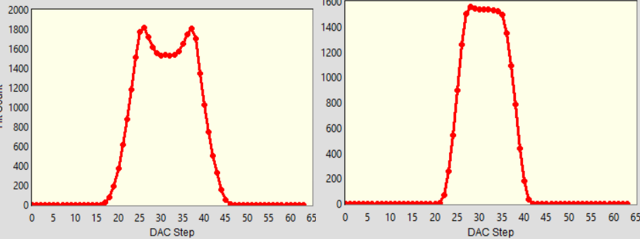

過均衡會產生明顯的信號失真，通常表現為夸張的邊沿，可在示波器或 TI Gen 5 轉接驅動器的眼圖掃描功能中看到。圖 4-1 顯示了如何在眼圖掃描中看到過均衡的示例：左側面板上的過均衡信號在峰值兩側具有特征“角”，并且與右側面板上提供較正常均衡量的信號相比，平坦區域更小。有關眼圖掃描的更多詳細信息，請參閱 使用 TI PCI-Express Gen5.0 轉接驅動器進行眼圖掃描 應用手冊。

圖 4-1 過均衡和正常信號的眼圖掃描

這種先占式補償方法通常可以通過少量過均衡成功使用，但需要謹慎使用：出于多種原因，對信號進行過均衡并不像對衰減的信號應用正常程度的均衡那樣純粹。當應用過量的均衡時，器件中的放大器可能很難在線性區域內工作，從而產生類似于過度驅動音頻信號中看到的那些壓縮或削波效應。因此，大量的過均衡會導致不能正確滾降的失真，從而降低最終接收器的信號質量。

由于與過均衡相比，均衡性能上存在這種不對稱性，因此謹慎放置轉接驅動器有助于在系統中成功使用轉接驅動器?？蓪⑹褂锚毩⒌钠骷幚砩闲泻拖滦蟹较虻膯蜗蜣D(zhuǎn)接驅動器放置在不同的位置；可將下行轉接驅動器放置在更靠近端點的位置，將上行轉接驅動器放置在更靠近根復合體的位置。這樣，兩個方向的轉接驅動器都具有大部分的前置負載損耗，以實現出色性能。

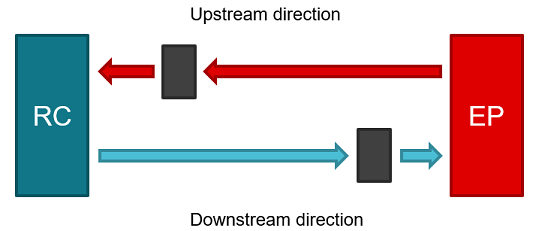

圖 4-2 單向轉接驅動器放置

可將在一個器件中處理上行和下行方向的雙向轉接驅動器放置在損耗通道的中間，以便兩個方向都可以具有相似的性能。否則，一個方向上發生的過均衡問題可能會比另一個方向多。由于根復合體和端點的 TX 和 RX 性能變化，一些系統在上行和下行方向上可能具有固有的不同性能；在這種情況下，如果仿真結果和過去的經驗支持，雙向轉接驅動器偏離中心放置會很有用。請注意，在雙向轉接驅動器中，仍可根據需要為每個方向單獨配置 EQ 設置。

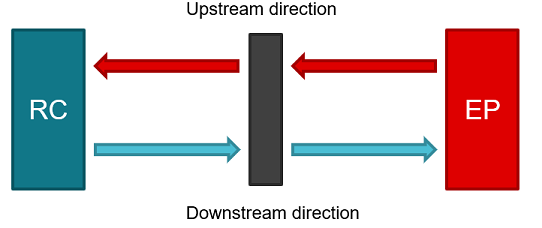

圖 4-3 雙向轉接驅動器放置

在電路板布局布線設計的早期階段，使用器件 IBIS-AMI 或 S 參數模型的信號完整性仿真可用于幫助評估轉接驅動器的放置情況，方法是在轉接驅動器之前和之后分配不同量的總鏈路損耗，并檢查兩個方向的行為?？紤]架構和空間限制并選擇最終放置位置后，下一步是仔細設計 PCB 布局，以減少信號損失并為轉接驅動器提供盡可能多的性能裕度。有關更多詳細信息，請參閱 PCIe Gen 5 的高速 PCB 布局 應用手冊。
