3 EQ 放大器和 EQ 指數

在 PCIe 轉接驅動器中，均衡由包含多個放大器的特殊模擬濾波器來執行。總的來說，它們構成了一個連續時間線性均衡器 (CTLE) 級。濾波器的總體頻率響應設計用于補償特定類型信號介質（通常為銅 PCB 布線）的插入損耗，并且具有各種可調節的增強強度，以便器件能夠準確補償一定范圍的損耗（固定升壓可能不靈活，因?yàn)橄鄬?duì)于系統中的實際損耗應用過多或過少的增強會對信號質量產生負面影響）。

以 TI PCIe Gen 5 轉接驅動器為例，每個通道的均衡系統由三個放大器組成：

• EQ 增強 1
• EQ 增強 2
• EQ 增強 1（二階）

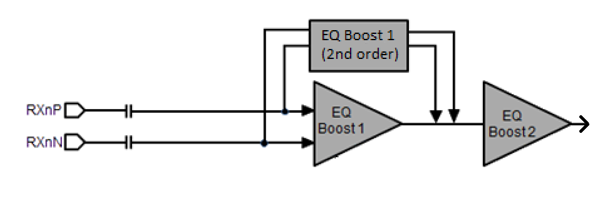

圖 3-1 TI PCIe Gen 5 轉接驅動器的 EQ 放大器

為了更好地控制整個濾波器形狀，其中每個放大器側重于一個稍微不同的頻率區域。EQ 增強 1 往往運行在接近奈奎斯特頻率的地方，EQ 增強 2 往往運行在高于奈奎斯特頻率的地方，而 EQ 增強 1（二階）往往運行在中頻到低頻。但是，整體活動仍然重疊，例如，更改 EQ 增強 1（二階）也會影響高頻區域。

以下幾幅圖像展示了網絡分析器基準測試設置中單個放大器設置的一些行為；請注意，方法和趨勢與前面所示的 EQ 曲線稍有不同。“EQ 指數默認值”用作比較的基線，數據以淺粉色跡線的形式保存在存儲器中。品紅色波形是來自自定義設置的數據，通過將其中一個放大器設置更改為最大值或最小值，從“EQ 指數默認值”更改而來。

圖 3-2 EQ 指數默認值與最大 EQ 增強 1 之間的關系

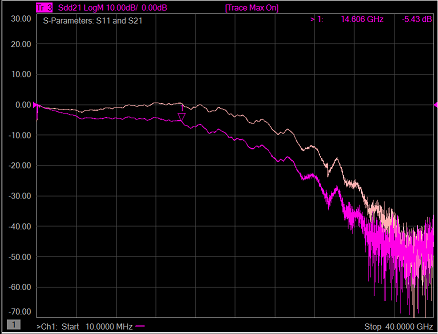

圖 3-4 EQ 指數默認值與最小 EQ 增強 1（二階）之間的關系

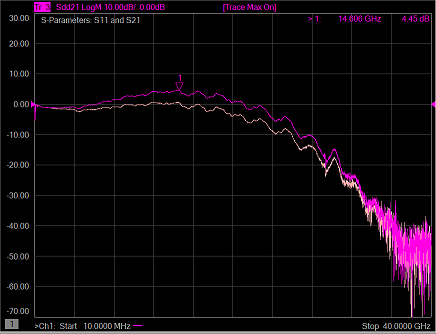

圖 3-3 EQ 指數默認值與最大 EQ 增強 2 之間的關系

由于調整各個放大器設置可能很復雜，TI Gen 5 和 Gen 4 轉接驅動器會將三個放大器設置的組合組織到 EQ 指數 系統中，其中，EQ 指數 0 是轉接驅動器可能達到的最低均衡設置，較高指數具有連續較高的增強強度，這是在奈奎斯特頻率下應用的增強測量結果。

表 3-1 摘自如何調整 TI PCIe Gen5 轉接驅動器 應用手冊，可估算 Gen 5 轉接驅動器架構中每個 EQ 指數的增強。請注意，各個轉接驅動器產品在每個設置的確切增強量方面各不相同，此表僅用于說明，可在工程設計期間查閱產品數據表。

如前所述，插入損耗通常在奈奎斯特頻率下測量。基本的直覺是，在奈奎斯特頻率下低 EQ 指數與低增強旨在補償少量的插入損耗，而較高 EQ 指數與較高增強可以補償較高的插入損耗。在大多數應用中，此簡化視圖足以支持轉接驅動器的使用和調優。

在某些情況下，損耗曲線的電磁特性與簡單 PCB 布線大相徑庭，或者信號性能裕量很小，需要進行微調以進行優化，那么還可以考慮非奈奎斯特頻率下的濾波器活動。即使是連續的 EQ 指數，在放大器設置的組合中也可能存在重大差異，導致濾波器活動的差異超出奈奎斯特?cái)?shù)據所顯示的范圍。

例如，在 Gen 5 器件中，EQ 指數 4 和 EQ 指數 5 是連續的，在奈奎斯特頻率下具有類似的增強（DS320PR810 在 16GHz 時分別約為 8dB 和 10dB），但放大器的配置并不相同，如圖 3-5 中 TI SigCon Architect GUI 軟件的圖像所示：

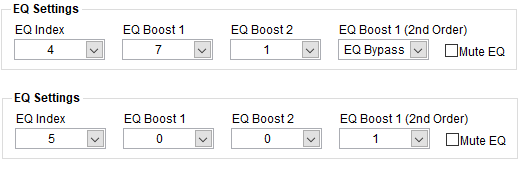

圖 3-5 EQ 指數 4 和 EQ 指數 5 比較

由于 EQ 增強 1 和 EQ 增強 2 值的存在，EQ 指數 4 提供了以奈奎斯特頻率和略高于奈奎斯特頻率的高水平升壓，而 EQ 增強 1（二階）被繞過。EQ 指數 5 依賴于 EQ 增強 1（二階），因此除了奈奎斯特頻率下的增強之外，在中低頻率范圍內具有更多的活動。

出于這些原因，為應用選擇適當?shù)?EQ 指數可能并不總是計算 PCIe 鏈路中所需的擴展量，然后根據器件數據表中的值選擇最接近的 EQ 指數這么簡單。上述過程可為進一步調整提供一個起點，但有可能在其他附近的設置中實現更好的性能，在這些設置中，濾波器成形的精細細節與系統的實際損耗分布的匹配度更高。這可以在電路板設計過程中通過信號完整性仿真進行探索，并在制造電路板后調整轉接驅動器時進行測試。
