要評估基于 PGA460 和 MSPM01104 的解決方案,需要使用以下硬件元件:

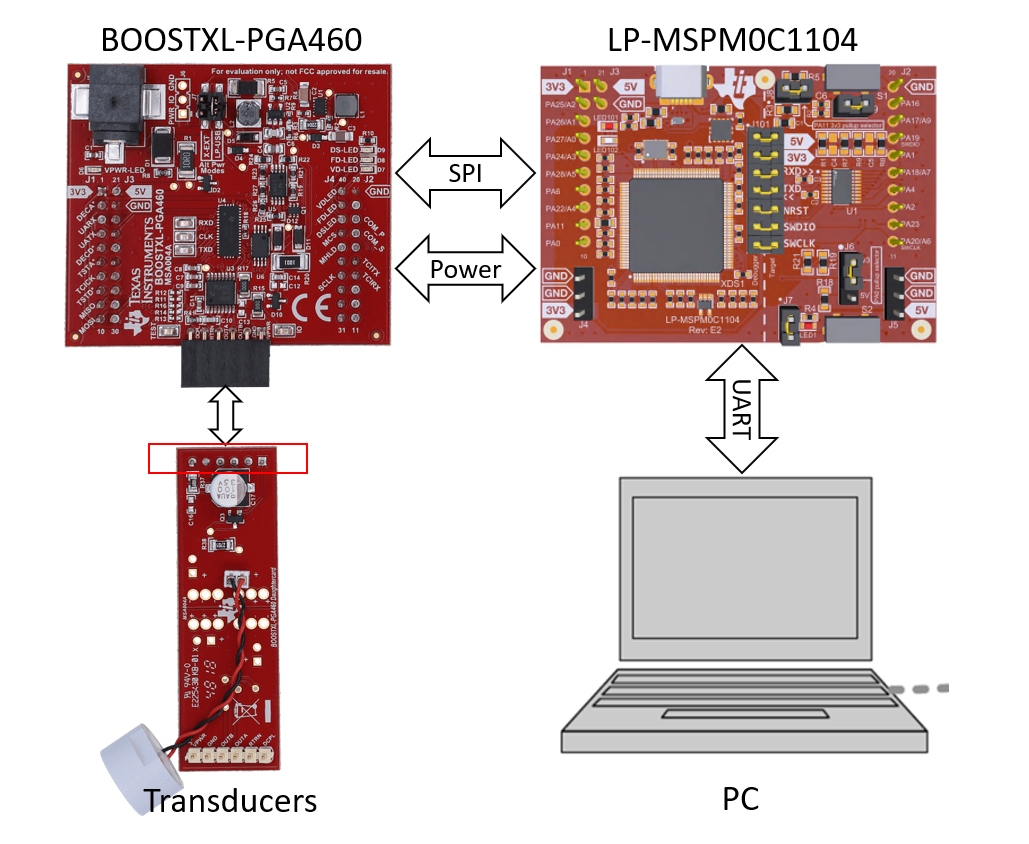

在該解決方案中,MSPM0C1104 充當主控制器,通過 SPI 配置 PGA460,并通過通用/異步接收器/發送器 (UART) 將測量結果發送到 PC。圖 2-1 顯示了簡單的系統方框圖。
圖 2-1 系統方框圖PGA460-Q1 支持多種通信接口,包括 USART、TCI、SPI 和單線 UART。USART 同步模式與不帶片選的 SPI 相同,因為尋址由三位 UART_ADDR 值處理,可在一條總線上支持多達八個器件。在此解決方案中,MSPM0C1104 使用了三線 SPI 通信接口來控制 PGA460。要啟用 PGA460 中的 SPI 通信模塊,請在 PGA460 上將 P18(COM_P) 拉低并將 P17(COM_S)、P37(MHLD) 和 P36(MCS) 拉高。這是通過控制 MSPM0C1104 上的 PA2、PA17 和 PA23 來實現的??梢韵鄳剡B接電源(5V、3V3、GND)和 SPI(MOSI、MISO、時鐘)。表 2-1 顯示了 PGA460 EVM 與 LP-MSPM0C1104 之間的所有硬件連接。
| 連接類型 | 接頭名稱 | LP-MSPM0C1104 引腳編號:引腳名稱 | BOOSTXL-PGA460 引腳編號:引腳名稱 |
|---|---|---|---|
| SPI | SPI:MOSI | PA18:SPI_PICO | P10:MOSI |
| SPI:MISO | PA4:SPI_POCI | P9:MISO | |
| SPI:時鐘 | PA11 | P34: SCLK_LP | |
| SPI 使能 | COM_PD | GND | P18: COM_P |
| COM_SEL | PA2 | P17: COM_S | |
| MEM_HOLD | PA17 | P36: MHLD | |
| MEM_CS | PA23 | P37:MCS | |
| 電源連接 | 電源: 3.3V | J1:3V3 | P1:3V3 |
| 電源:5V | J3:5V | P21:5V | |
| 電源:地 | GND | P22:GND |

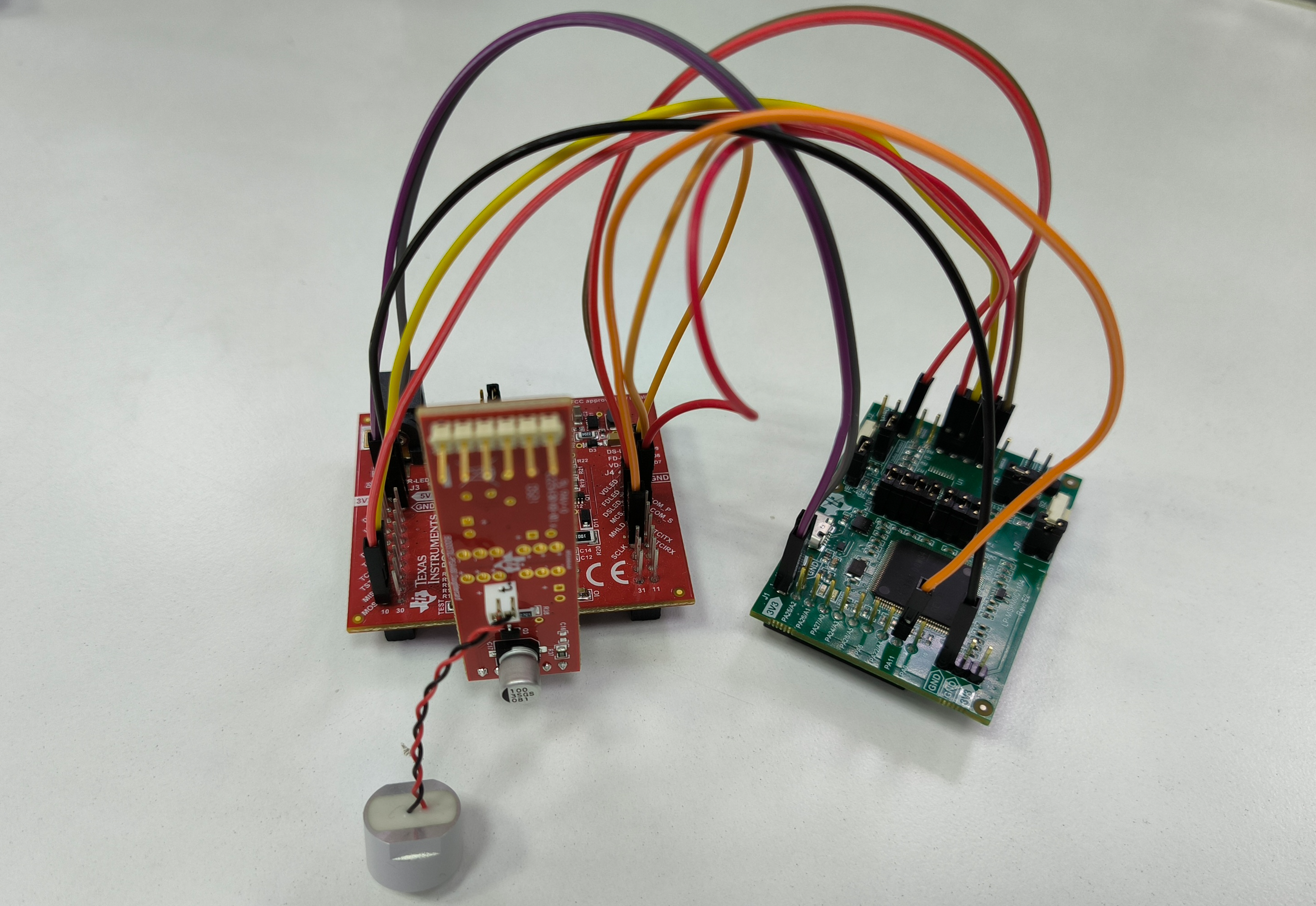

最終設置如圖 2-2 所示。
圖 2-2 硬件設置
