6.2 濾波器設置

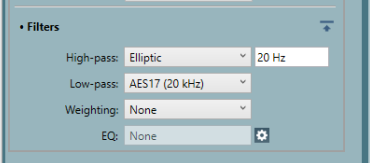

AP 通過過濾器設置進行配置，如圖 6-2 所示。
圖 6-2 AP 濾波器設置高通濾波器（橢圓 20Hz）：選擇 20Hz、5 極橢圓高通濾波器。濾波器的通帶紋波為 0.01dB，具有 -60dB 的急劇滾降。
低通濾波器 (AES17 20kHz)：該濾波器是一個 8 極橢圓濾波器，轉角頻率為 20kHz，符合 AES17 關于在高帶外噪聲條件下進行轉換器測量和其他測量的建議。選擇此濾波器時，ADC 采樣速率設置為 48kHz。
注： 之所以選擇橢圓濾波器而非巴特沃斯濾波器，是因為與巴特沃斯濾波器相比，橢圓濾波器具有更好的“磚墻”響應，并且能夠更準確地表示音頻爆音。圖 6-3 和圖 6-4 中提供了橢圓濾波器和巴特沃斯濾波器響應的比較以供參考。

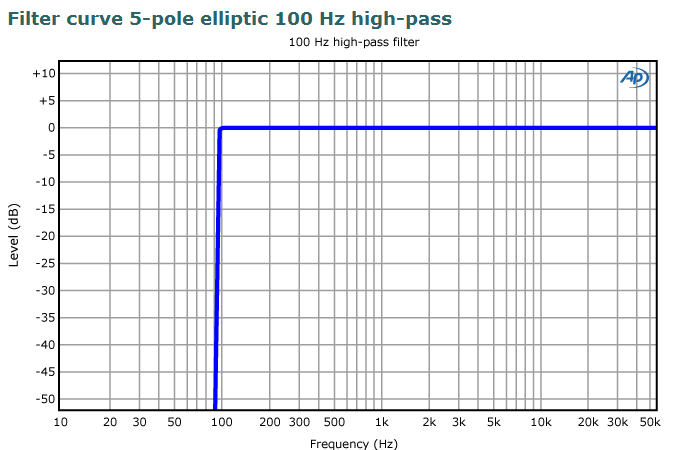

圖 6-3 100Hz 橢圓濾波器響應

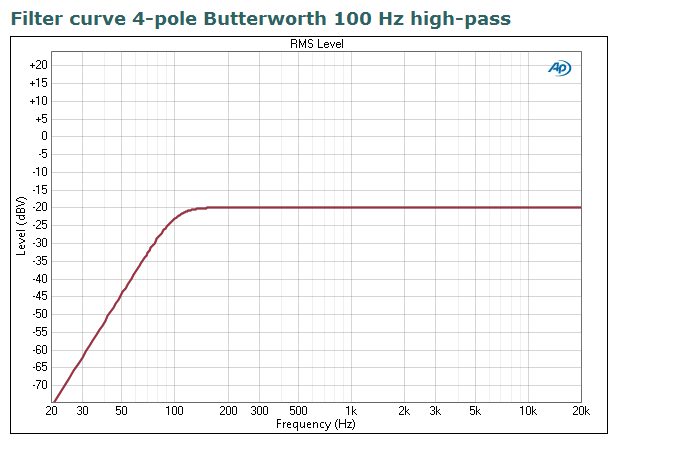

圖 6-4 100Hz 巴特沃斯濾波器響應
