6.10 A 加權咔嗒聲和砰砰聲數據
對于咔嗒聲和砰砰聲測量，只有“Filtered Waveform”部分很重要。您可以放棄“Averaging Mode”、“Averaging Time”和“Averaged Data”部分，因為這些部分與咔嗒聲和砰砰聲測量無關。請確保在窗口中選擇 A-weighting 作為 Filter 選項。這會對 Original Waveform 應用 A-Weighting 濾波器，生成的 A-Weighted Waveform 顯示在 Filtered Waveform 部分中。在圖 6-14 中，放大最大峰值電平，并分析原始波形和 A 加權波形輸出。
原始波形顯示的最大峰值電平約為 1.4mV（與測量記錄器窗口輸出中的捕獲結果類似）。在同一情況下，A 加權濾波波形顯示的最大峰值電平約為 1.1mV。

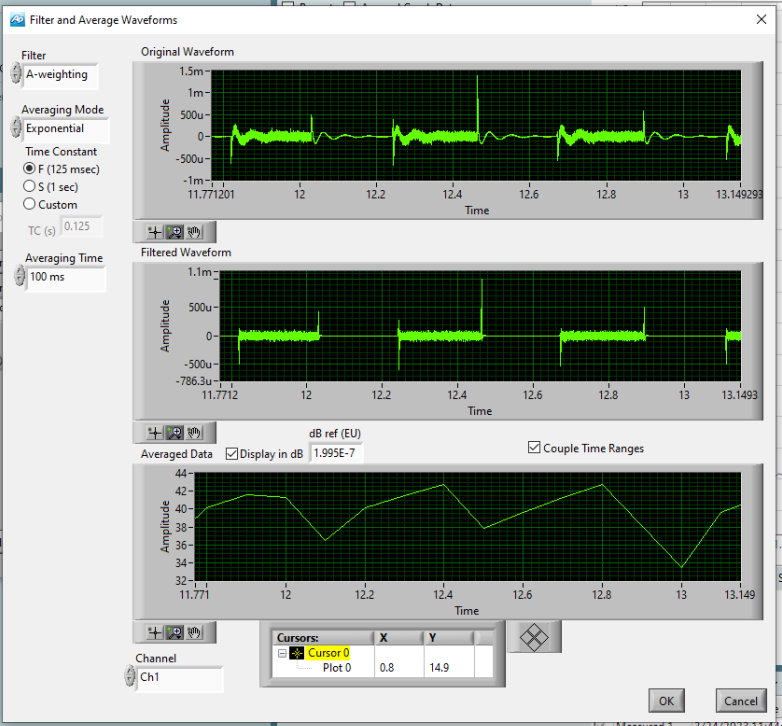

圖 6-14 “Filter and Average Waveform”窗口 – 放大最大峰值電平
