ZHCADX5 March 2024 TAS2764 , TAS2780 , TAS2781
2 測量方法
在上電和下電期間，砰砰聲實際上被量化為在放大器輸出穩定之前通過揚聲器播放的輸出峰值 電壓。由于 D 類輸出處的音頻頻帶能量 (20-20kHz) 僅供參考，因此 D 類輸出處有用于測量的音頻帶通濾波器。此外，用于模仿人耳響應的 A 加權濾波器與上述濾波器級聯。

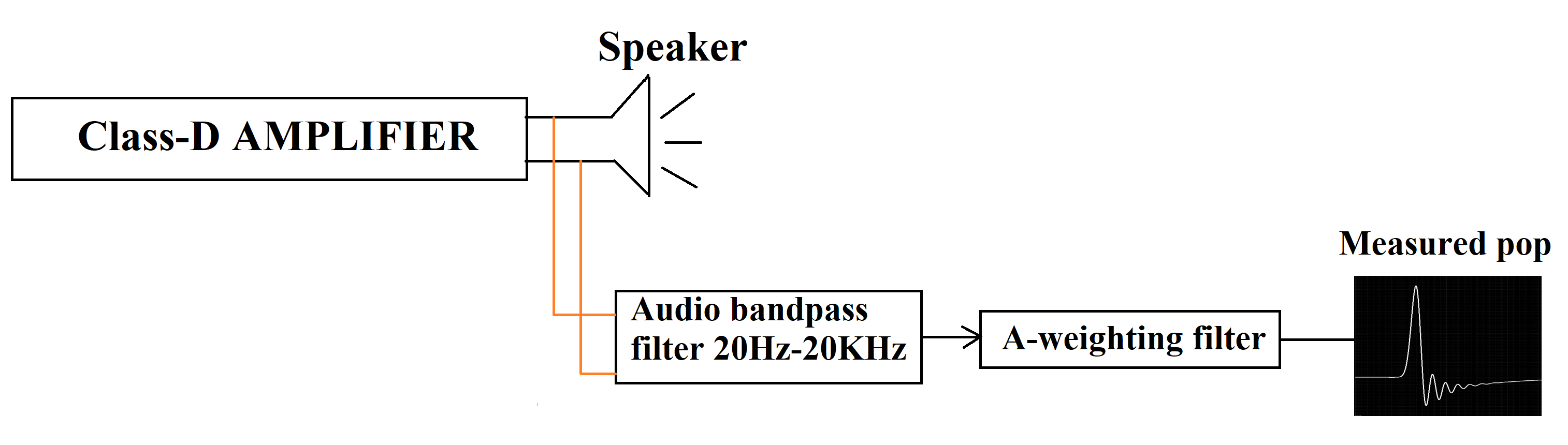

圖 2-1 砰砰聲測量測得的砰砰聲被引用為揚聲器兩端的電壓（以 mV 或 dBV 為單位）。
例如，1mV 砰砰聲是指 -60dBV 咔嗒聲和砰砰聲：
方程式 1.
例如，在 TAS2780 上測得的典型咔嗒聲和砰砰聲性能為 0.8mV 或 -62dBV（在數據表的第 6.5 節“電氣特性”中稱為 Kcp）

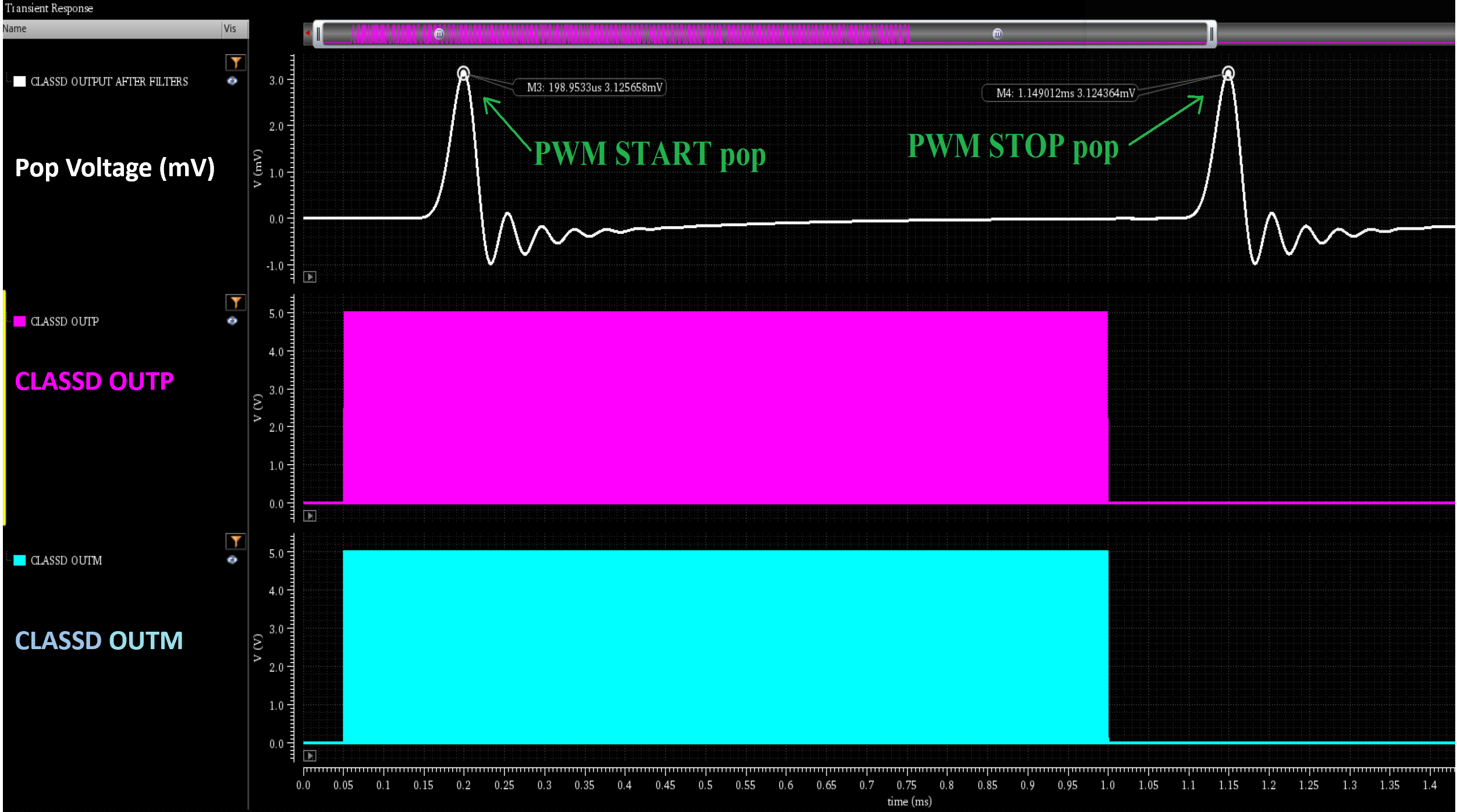

圖 2-2 展示了測得的 D 類輸出波形以及測得的由于 PWM 啟動和停止而產生的砰砰聲。
圖 2-2 測量的由于 D 類 PWM 的啟動和停止而產生的砰砰聲
