5 評估對信號完整性的影響
在信號路徑中引入多路復用器等附加元件會影響系統(tǒng)的信號完整性和性能，因此需要衡量和量化這種影響。
散射參數或 S 參數提供了一個基于入射微波和反射微波的比率來描述網絡的框架。這些 S 參數對于表征線性高頻電路非常有用。S 參數分析可提供有關回波損耗和插入損耗的信息，專門用于比較使用和不使用多路復用器時 FPD-Link 串行器/解串器的信號完整性。
回波損耗是反射信號與發(fā)射信號的比率。插入損耗用于衡量傳輸信號的衰減。更高的回波損耗和更低的插入損耗意味著信號完整性更高。
圖 6-4 展示了添加多路復用器后信號路徑的重新配置。

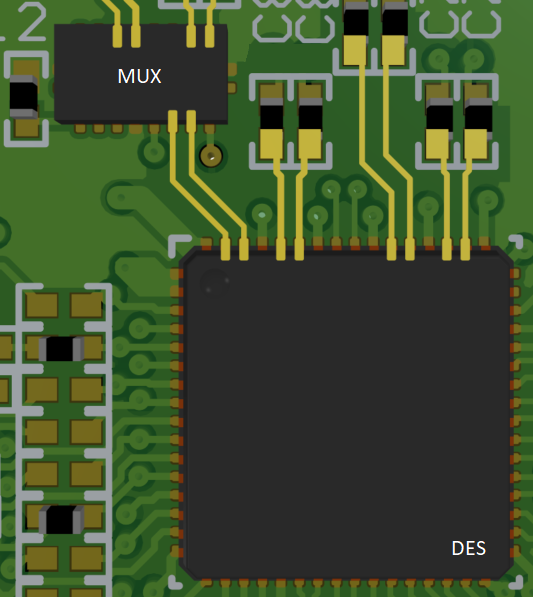

圖 5-1 多路復用器和解串器配置
