6 裕度分析

TI DS90UB960-Q1 解串器包括多種形式的自動適應功能來提高鏈路可靠性。其中一種方法是使用自動調節的選通位置，該位置控制在信號眼圖中的哪個位置對數據進行采樣。使用不同的選通位置在不同情況下可能最為有效，具體取決于電纜長度、電纜質量和溫度等因素。裕度分析程序 (MAP) 會檢查在不同選通位置和 EQ 電平的組合下是否存在錯誤和鎖定，從而分析系統中的裕度。

手動選通控制是可用于系統評估的有用工具，因為該工具可用于僅通過 I2C 連接來評估眼圖的狀況。通常，通過創建裕度分析圖來完成評估，在該圖中根據每種 EQ 和選通設置的組合來監測解串器的狀態。這些圖跟蹤了在所有 EQ 設置和選通位置下，使用較小基礎延遲時的鎖定狀態、奇偶校驗錯誤、正向通道 CRC 錯誤、正向通道時序錯誤和正向通道編碼錯誤。綠色方塊表示合格設置，在這些設置下解串器和串行器正常鎖定，沒有錯誤。至少具有四個合格選通位置的 EQ 電平視為建議的 EQ 電平。一般情況下，TI 建議使用至少三個 EQ 電平和四個合格選通位置的裕度，其中包括一個合格狀態的連續矩形，該矩形為兩個 EQ 電平乘以四個選通位置。

DS90UB960-Q1 MUX EVM 上的非多路復用（圖 6-4、圖 6-2、圖 6-3）和多路復用（圖 6-4）通道都有合格裕度分析報告，如黑色矩形所示。這表明，增加多路復用器不會顯著影響整體通道信號完整性。

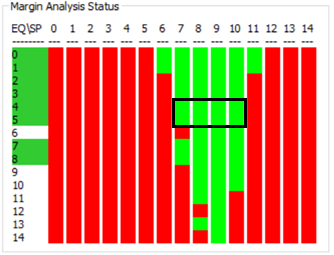

圖 6-1 裕度分析圖 - RX PORT0 (CH1)

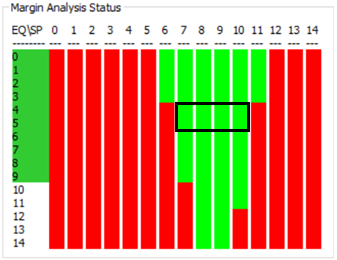

圖 6-3 裕度分析圖 - RX PORT2 (CH3)

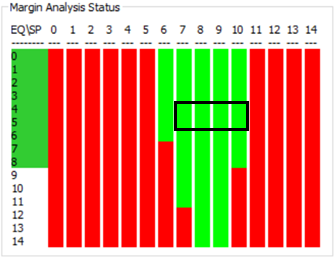

圖 6-2 裕度分析圖 - RX PORT1 (CH2)

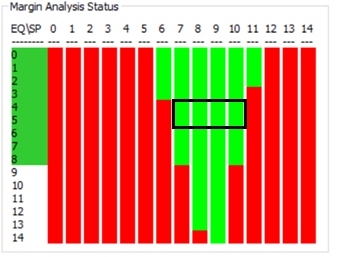

圖 6-4 裕度分析圖 - MUX RX PORT3 (CH4)
