3 多路復用執行和設置

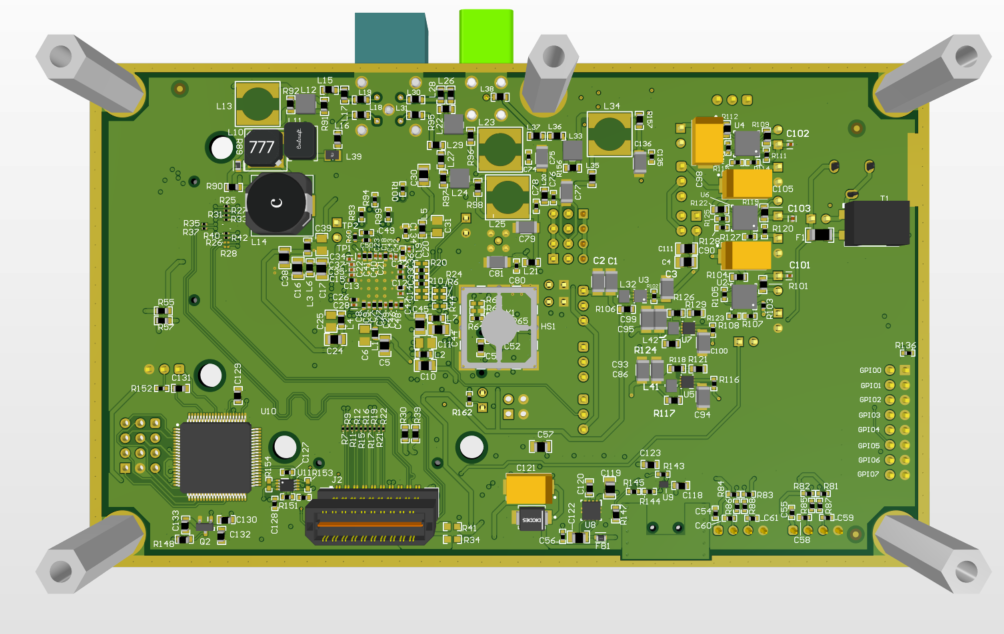

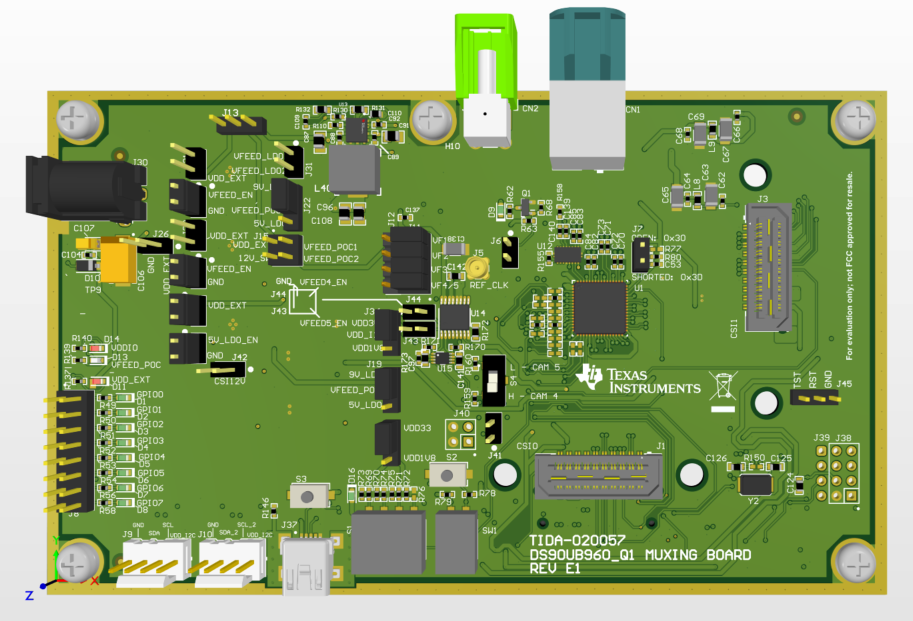

前面提到的 FPD-Link 多路復用設置按如下方式執行。對 DS90UB960-Q1 EVM 進行了修改，使用高速雙向多路復用器 HD3SS3212-Q1 在四個通道中的一個通道上實現多路復用功能。DS90UB960-Q1 是具有兩個 CSI-2 輸出端口的四路 200 萬像素?cái)z像頭集線器 FPD-Link III 解串器器件。HD3SS3212-Q1 是一款雙通道差分 2:1 和 1:2 多路復用和多路信號分離器件，運行速率高達 10Gbps。除了四路 FAKRA 連接器外，還添加了一個單獨的 mini-FAKRA 連接器，用于額外的第五個攝像頭輸入。為了在 Vision Apps 中實施多攝像頭應用，五個使用 IMX390 成像儀的 TIDA-02002 模塊與該電路板一起使用。圖 3-1 和圖 3-2 展示了此電路板的布局布線。

多路復用器電路板有一個 SAMTEC CSI-2 連接器，該連接器與安裝在 Jacinto 7 處理器的 J721EXCPXEVM 通用處理器板上的 TDA4VM (J721EXSOMG01EVM) SOM 板連接。與 TDA4VM 連接后，即可在連接的監視器上看到攝像頭輸出。要在攝像頭之間進行切換，必須向軟件開發套件 (SDK) 中的 TDA4 添加切換協議功能。
