ZHCADT9 October 2023 TAA5412-Q1 , TAC5311-Q1 , TAC5312-Q1 , TAC5411-Q1 , TAC5412-Q1
2.1 差分交流耦合配置
在交流耦合差分輸入配置中，共模電壓可通過外部偏置電阻器和 MICBIAS 進行配置。該 Excel 工具 TAX5X1X-Q1-EXT-RES-CALCULATOR 可通過此鏈接找到。該工具根據輸入擺幅和所需的 MICBIAS 電壓計算該外部電阻。

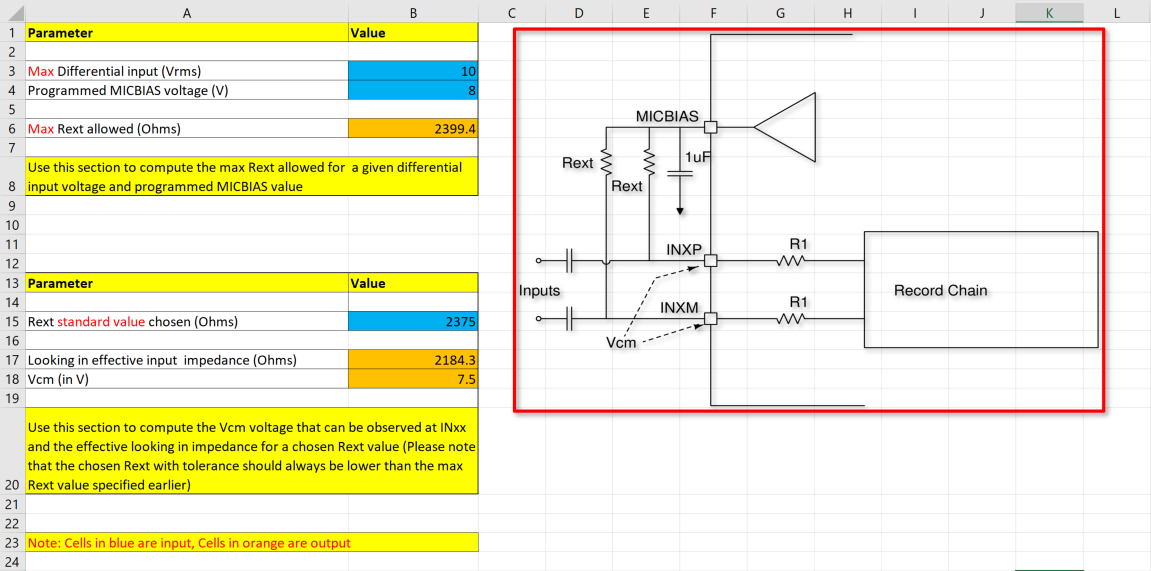

圖 2-1 交流耦合外部電阻計算器例如，使用 10Vrms 差分輸入擺幅和 8V MICBIAS 時，允許的最大電阻為 2399.4?，最接近的標準電阻為 2375?。根據此標準值電阻，在該器件中觀察到的有效阻抗約為 2184?。這種有效輸入阻抗與這些輸入的外部電容器形成高通濾波器，Vcm 是相應的共模電壓。
以下腳本將器件配置為差分交流耦合模式。

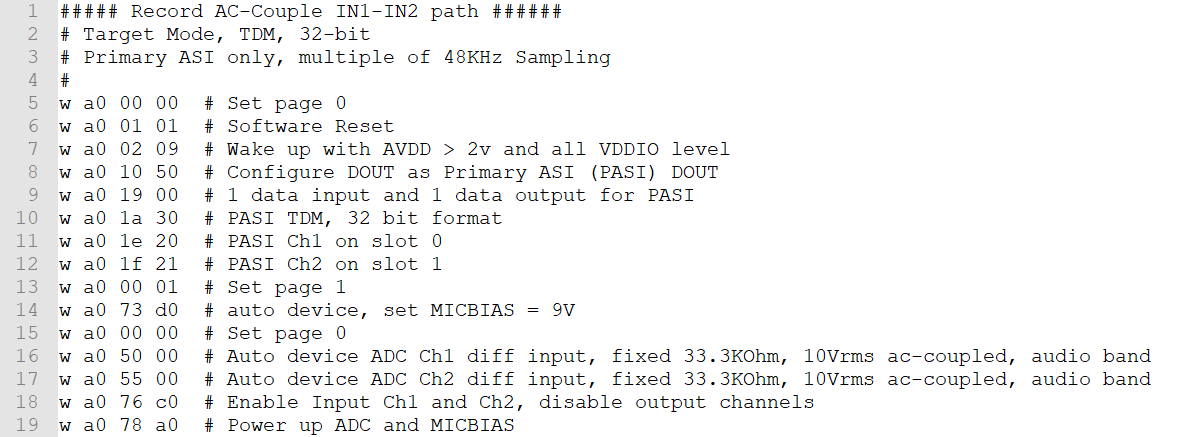

圖 2-2 差分交流耦合寄存器設置

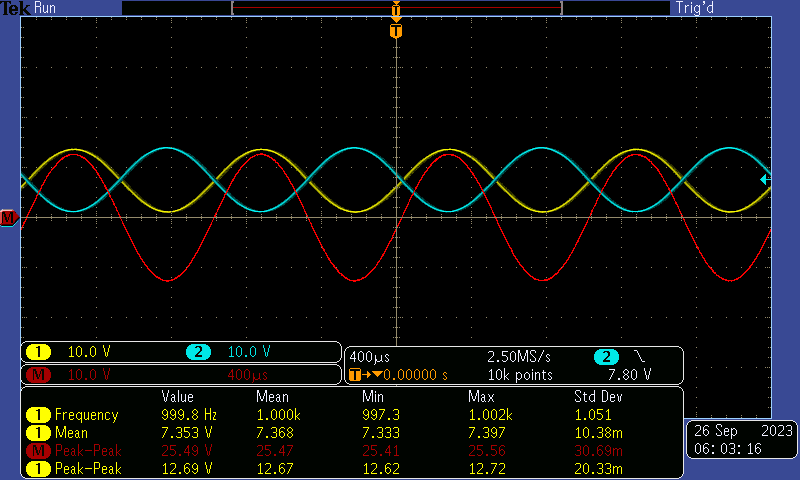

圖 2-3 -1dBrG (0dBrG = 10Vrms) 時的差分交流耦合輸入擺幅此處提供了一個頻率圖，描繪了 -60dBrG 輸入時的動態范圍和輸入交流信號短接至地時的 SNR。

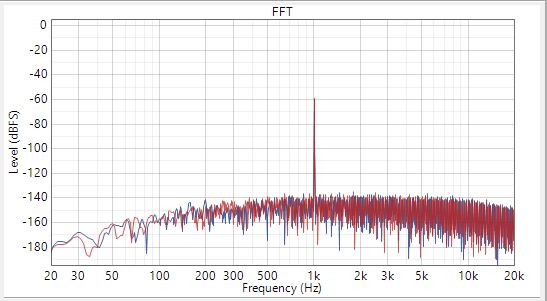

圖 2-4 -60dBrG 輸入時的差分交流耦合動態范圍
圖 2-5 輸入交流信號短接至地時的 SNR表 2-2 總結了不同器件型號的性能。
表 2-2 器件型號
| THDN（-1dBrG 時） | DR (dB) | SNR (dB) | ||||||
|---|---|---|---|---|---|---|---|---|
| TAC541x | TAA541x | TAC531x | TAC541x | TAA541x | TAC531x | TAC541x | TAA541x | TAC531x |
| -101 | -100 | -89 | 112 | 112 | 101 | 112 | 112 | 101 |
