ZHCADT9 October 2023 TAA5412-Q1 , TAC5311-Q1 , TAC5312-Q1 , TAC5411-Q1 , TAC5412-Q1
以下腳本將器件配置為單端交流耦合模式。

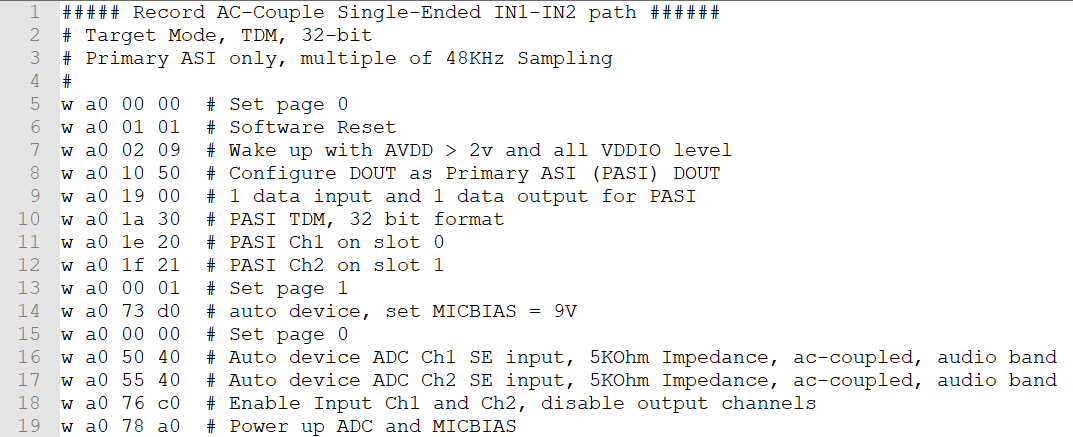

圖 2-6 單端交流耦合寄存器設置

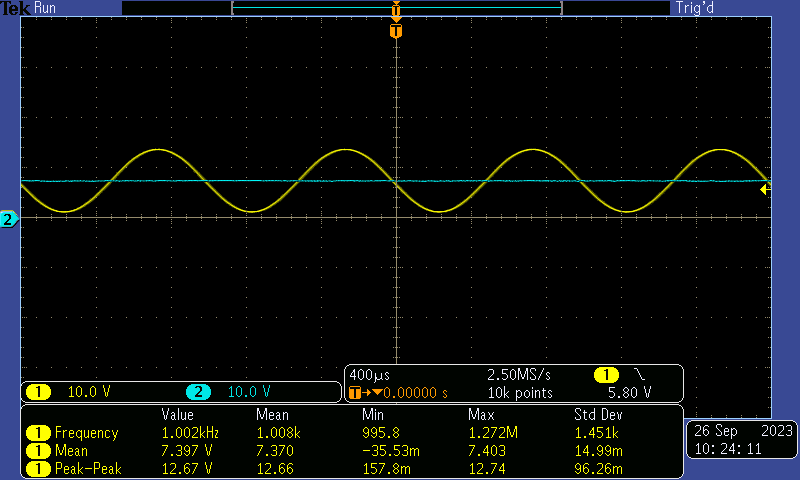

圖 2-7 -1dBrG (0dBrG = 5Vrms) 時的單端交流耦合輸入擺幅此處提供了一個頻率圖,描繪了 -60dBrG 輸入時的動態范圍和輸入交流信號短接至地時的 SNR。

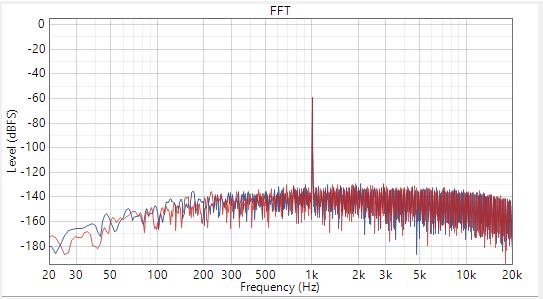

圖 2-8 -60dBrG 輸入時的單端交流耦合動態范圍

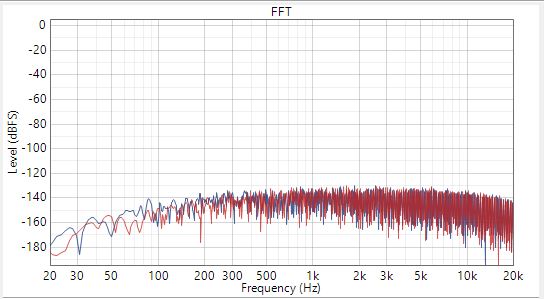

圖 2-9 輸入交流信號短接至地時的 SNR
