2.5 模擬輸入多路復用器配置
模擬多路復用器輸入允許選擇從 IN1P 或 IN1M 到 ADC 路徑的輸入。需要在寄存器 B0_P0_R80 (0x50) ADC_CH1_INSRC 中為該器件配置相應的多路復用器設置。在該配置中，IN1P 或 IN1M 是 ADC 信號鏈的輸入，它們都是獨立的源。在本例中，IN1P 是 -1dBrG 時的 1KHz 音調，而 IN1M 是 -1dBrG 時的 1250Hz 音調；0dBrG = 5Vrms 單端滿量程。

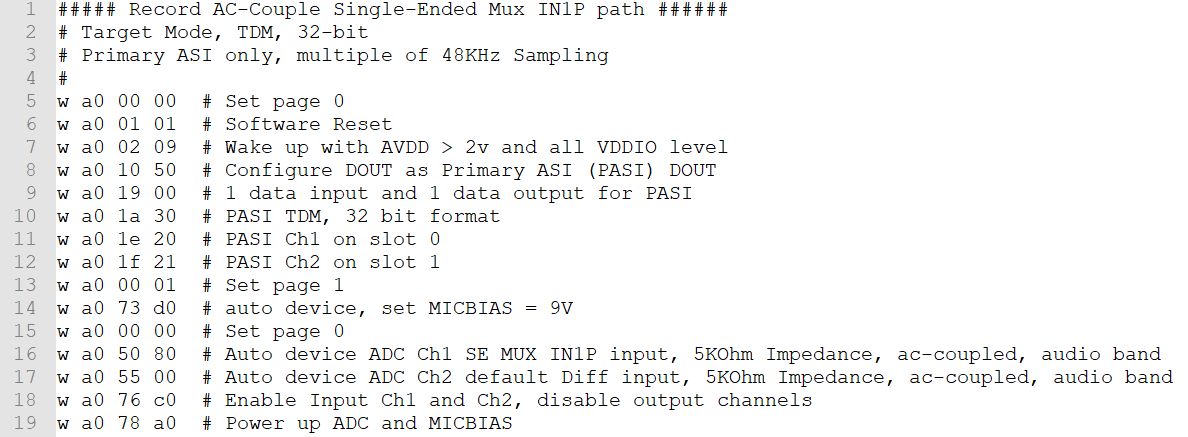

圖 2-18 IN1P 多路復用器輸入寄存器設置

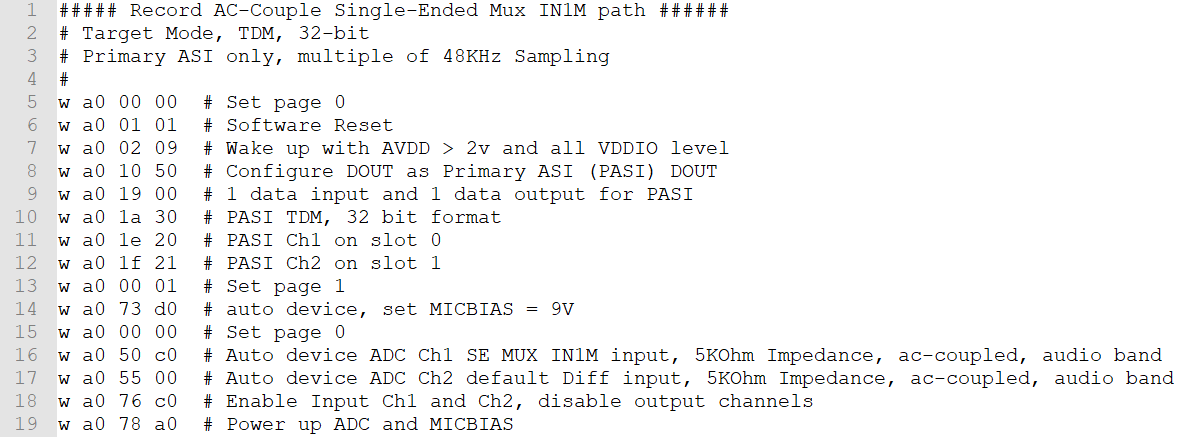

圖 2-19 IN1M 多路復用器輸入寄存器設置

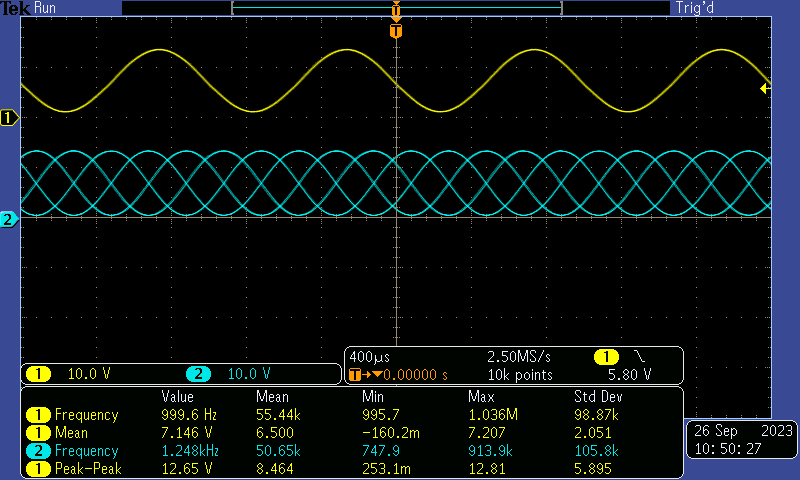

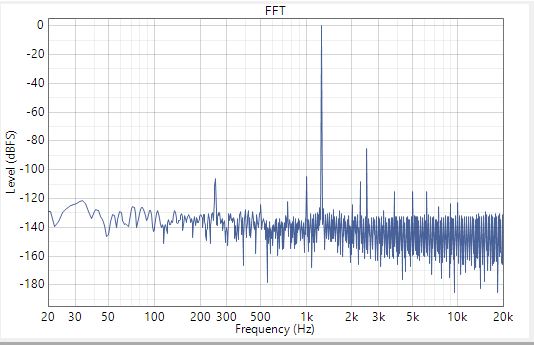

圖 2-20 1dBrG (0dBrG = 5Vrms) 時的 IN1P 和 IN1M 多路復用器輸入相應設置的輸出顯示所需信號，以及其他輸入信號的抑制情況。
圖 2-21 配置了 IN1P 多路復用器輸入的輸出
圖 2-22 配置了 IN1M 多路復用器輸入的輸出
