ZHCADM3 January 2024 BQ76905 , BQ76907
2.1 內部電池平衡電路設計
在啟用其中一個內部平衡 FET 后，此內部 FET 會同時拉該電池的引腳，從而使電流流經該電池的輸入電阻器。在使用內部平衡功能時，輸入濾波電阻器的最小建議值為 20Ω。該值可以最大限度地提高平衡電流，同時使其不超出內部 FET RDS(ON) 范圍內的絕對最大電池平衡電流。輸入濾波電阻器的最大建議值為 1kΩ。
內部 FET 的典型內部電芯平衡電阻（RDS(ON)）為 80Ω。對于完全充電電壓為 4.2V 的典型鋰離子電池，這會產生大約 35mA 的平衡電流。如果開關持續接通，那么該電流為直流電流，因此平均平衡電流會更低。占空比由多種因素決定，節 4將對這些因素進行更加詳細的討論。
方程式 1.
圖 2-1 用于內部平衡的應用電路對于許多應用來說，器件的內部平衡電流足以滿足要求，不需要額外的外部元件。不過，必須考慮功率耗散及其對器件溫度的影響。例如，35mA 電流流過 80Ω 電阻器會產生約 0.098W 功耗（幾乎為 100mW）。器件的結至環境熱阻 (θ-JA) 為 47.2°C/W。如果同時對 5 節電芯進行平衡，則會導致結溫上升約 23°C。
可以通過不同的備份方法來避免過大的功率耗散。主機可以限制允許同時平衡的電芯的最大數量，請參閱如何限制最大平衡電芯數。另一種替代方法是增大電芯輸入電阻器，從而降低平衡電流并改善功率耗散。

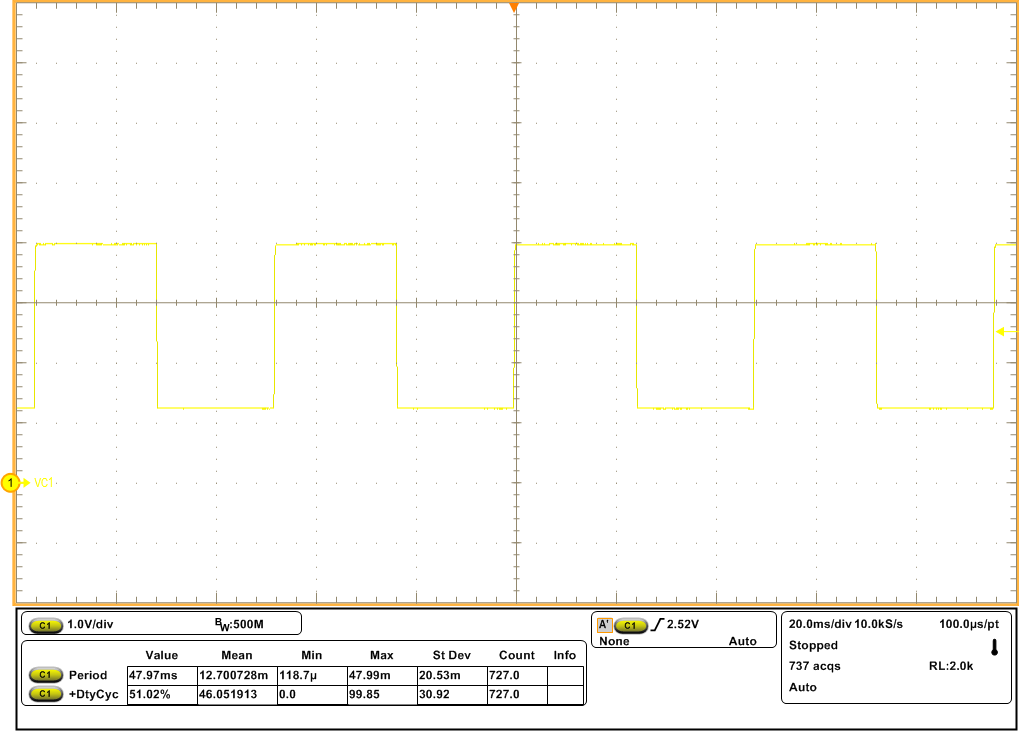

圖 2-2 電芯 1 (VC1) 上的內部電芯平衡注： 在圖 2-2 中，占空比的開通時間表示有效測量時間。而下部周期表示電芯平衡時間。
