3 主機平衡算法注意事項

警告：如果電芯平衡控制位設置不當，則會損壞 IC。

對于主機控制型平衡，可以使用主機發送的特定子命令來實現控制，也可以在密封模式下訪問這些子命令，這樣就無需在操作中通過解封電池組來啟動平衡。如果不進行主機控制型平衡，則可以通過設置 Balancing Configuration[CB_NO_CMD] 配置位來禁用對這些子命令的訪問。表 3-1中說明了主機用于控制電芯平衡的子命令。

表 3-1 主機控制型電芯平衡子命令

子命令	說明
0x0083 CB_ACTIVE_CELLS()	執行讀取操作后，報告位掩碼，其中顯示了哪些電池處于主動平衡狀態。寫入時，開始對指定的電芯進行平衡。寫入 0x00 來關閉平衡功能。

注：寫入主機控制型平衡命令時，必須向寄存器 0x60/0x61 中寫入校驗和及長度，這樣才能成功寫入值。請參閱 BQ76907 技術參考手冊或 BQ7690x 軟件開發指南，獲取有關寫入校驗和及長度的信息。

相鄰和非相鄰電芯都可以進行平衡。使用主機發送的 0x0083 CB_ACTIVE_CELLS() 子命令來控制平衡。使用這個子命令啟動平衡時，器件會啟動一個計時器，并開始對指定的電芯進行平衡，持續時間最長達 20 秒。如果發出新的均衡子命令，計時器將復位。這是一種預防措施，以防主機處理器啟動了平衡但隨后又停止與 BQ7690x 通信，這樣平衡就無法無限期地繼續。主機可以將 0x00 寫入子命令來禁用平衡。讀取這個子命令時，該子命令會報告位掩碼，用于顯示對哪些電芯進行主動平衡。

如果熱敏電阻（如果 TS 引腳配置為進行熱敏電阻測量）的 ADC 測量值高于 Settings:Cell Balancing:Min Temp Threshold（最低溫度的閾值）或低于 Settings:Cell Balancing:Max Temp Threshold（最高溫度的閾值），或者器件的內部裸片溫度超過 Settings:Cell Balancing:Max Internal Temp 設置的可編程閾值，那么器件將禁用平衡。

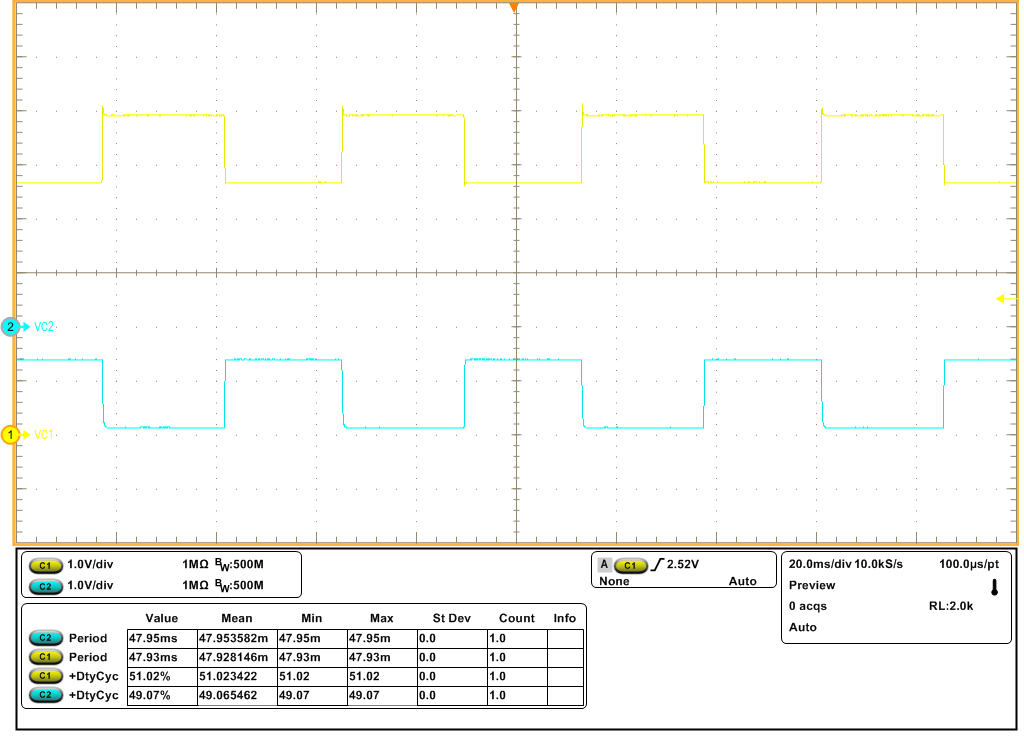

圖 3-1 相鄰電芯平衡，電芯 1 (VC1) 黃色，電芯 2 (VC2) 藍色。

注： 有關相鄰電池平衡的說明：進行主機控制型平衡時需要注意確保功率耗散處于安全水平。僅在特殊情況下并經過仔細考慮后才可以進行相鄰電芯平衡。必須注意不要超過 50mA（絕對最大值）的電池平衡電流限值或 VC0（絕對最大值）的輸入電壓限值。

如何限制最大平衡電芯數

為了避免在電芯平衡時產生過多的功率耗散，主機可以限制允許同時平衡的電芯的最大數量。為了實現這一點，主機需要通過寫入 CB ACTIVE CELLS 寄存器來指定允許進行平衡的電芯。

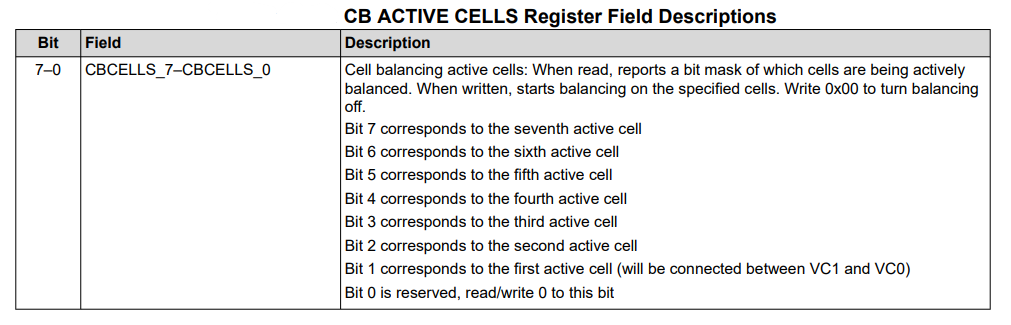

圖 3-2 CB ACTIVE CELLs 寄存器

例如，您可以執行以下序列，允許電芯 5 和電芯 7 進行平衡。

寫入 0x0083 CB_ACTIVE_CELLS()，后跟指定的電芯。
1. W:10 3E 83 00 A0
寫入校驗和及長度。
1. W:10 60 DC 05
（可選）在寫入后讀取，確保指定的電芯處于平衡狀態。
1. R:10 40 2

注： BQ7690x 軟件開發指南中介紹了如何寫入 RAM 寄存器。
